高效组合式污水脱硝除磷净化技术

发布时间:2018-11-26 19:41:36

  申请日2009.05.27

  公开(公告)日2010.01.27

  IPC分类号C02F3/30; C02F9/14

  摘要

  本发明涉及一种高效组合式污水脱硝除磷净化装置,主要包括曝气调节箱系统、初沉箱系统、厌氧箱系统、中沉箱系统、硝化箱系统、反硝化箱系统、终沉箱系统、过滤箱系统、污泥浓缩箱系统和集水箱系统,所述各箱系统均包括一个或多个依次连接的箱体,所述中沉箱系统的上清液进入硝化箱系统进行硝化反应,污泥进入反硝化箱系统与硝化后的污水进行反硝化反应,而终沉箱系统的部分污泥回流到厌氧箱系统,部分污泥排出进入浓缩箱系统进行浓缩。本发明采用了合理和简单的工艺过程,实现了脱硝除磷和净化的目的,并且适应于工业化批量生产,成本低,效率高,安装和使用方便,主要可用于生活污水等污水处理。



权利要求书

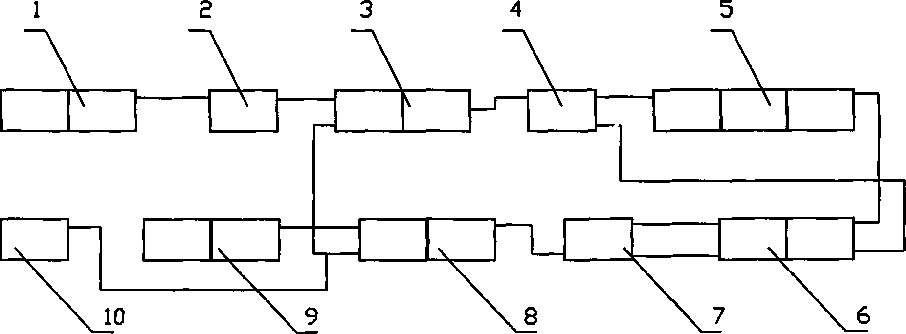

  1.一种高效组合式污水脱硝除磷净化装置,其特征在于主要包括曝气调 节箱系统、初沉箱系统、厌氧箱系统、中沉箱系统、硝化箱系统、反硝化箱系 统、终沉箱系统、过滤箱系统、污泥浓缩箱系统和集水箱系统,所述曝气调节 箱系统、初沉箱系统、厌氧箱系统、中沉箱系统、硝化箱系统、反硝化箱系统、 终沉箱系统、过滤箱系统、污泥浓缩箱系统和集水箱系统分别包括一个或多个 依次连接的箱体,所述箱体的一端设有上中下三个进口,另一端设有上中下三 个出口,所述曝气调节箱系统最后一个箱体的上出口连接所述初沉箱系统第一 个箱体的上进口,所述初沉箱系统最后一个箱体的上出口连接所述厌氧箱系统 第一箱体的上进口,所述厌氧箱系统最后一个箱体的中出口连接所述中沉箱系 统第一个箱体的上进口,所述中沉箱系统最后一个箱体的上出口连接所述硝化 箱系统第一个箱体的上进口,所述中沉箱系统最后一个箱体的下出口连接所述 反硝化箱系统第一个箱体的下进口,所述硝化箱系统最后一个箱体的上出口连 接所述反硝化箱系统第一个箱体的上进口,所述反硝化箱系统最后一个箱体的 出口直接或通过曝气箱系统间接连接所述终沉箱系统第一个箱体的上进口,所 述终沉箱系统最后一个箱体的上出口连接所述过滤箱系统,所述终沉箱系统最 后一个箱体的下出口分别连接所述厌氧箱的中进口和所述污泥浓缩箱系统第 一个箱体的上进口,所述过滤箱系统最后一个箱体的上出口连接所述集水箱系 统第一箱体的上进口。

  2.如权利要求1所述的高效组合式污水脱硝除磷净化装置,其特征在于 所述曝气调节箱系统的箱体底部设有曝气头,所述曝气头连接有空气供气管道 或气泵。

  3.如权利要求1所述的高效组合式污水脱硝除磷净化装置,其特征在于 所述初沉箱系统、中沉箱系统和终沉箱系统的箱体内均设有若干相互平行设置 的斜板,箱体的底部设有刮板机构。

  4.如权利要求1所述的高效组合式污水脱硝除磷净化装置,其特征在于 所述厌氧箱系统的箱体内设有填料层,所述填料层内悬挂有若干填料。

  5.如权利要求1所述的高效组合式污水脱硝除磷净化装置,其特征在于 所述硝化箱系统的箱体内设有填料层,所述填料层由支架支撑在箱体中部,填 料层内堆积有若干填料块,箱体的底部设有进气口或者曝气器,所述进气口或 曝气器连接有空气供气管道或气泵。

  6.如权利要求1所述的高效组合式污水脱硝除磷净化装置,其特征在于 所述反硝化箱系统的箱体内设有填料层,所述填料层由支架支撑在箱体中部, 填料层内堆积有若干填料块。

  7.如权利要求1所述的高效组合式污水脱硝除磷净化装置,其特征在于 所述过滤箱系统的箱体内设有过滤层,所述过滤层由支架支撑在箱体中部,过 滤层内设有过滤材料,位于上部的过滤材料的过滤孔径小于位于下部的过滤材 料的过滤孔径。

  8.如权利要求1所述的高效组合式污水脱硝除磷净化装置,其特征在于 所述污泥浓缩箱系统的底部设有刮板机构。

  9.如权利要求1所述的高效组合式污水脱硝除磷净化装置,其特征在于 所述集水箱系统的箱体为空箱体。

  10.如权利要求1、2、3、4、5、6、7、8或9所述的高效组合式污水脱 硝除磷净化装置,其特征在于所述各箱体均采用同一尺寸的标准箱,各标准箱 的两端均设有上中下三个标准连接短管,分别构成所述的上中下三个进口或三 个出口,所述标准连接短管上设有管道连接用的标准法兰,所述箱体的底部至 少四角处设有支脚,所述箱体的上部设有吊环。

  说明书

  高效组合式污水脱硝除磷净化装置

  技术领域

  本发明涉及一种高效组合式污水脱硝除磷净化装置,适应于生活或生产污 水的处理,特别是小规模的污水处理,属于环保技术领域。

  背景技术

  对于生活或生产中经常出现小规模的污水排放,特别是远离市政管道的场 所,需要设置小型的污水处理系统进行污水的处理,使之符合排放标准,以便 就地排放,这类小规模的污水处理系统由于处理量小,能够承担的投资不大, 因此需要一种适应性广、成本比较低的成品,以便在工厂生产统一的成品,而 不需要针对各种具体的污水性质进行独立的设计和工程建设,根据污水性质以 及处理要求,通常需要消除其中的以有机物为主形成的BOD和COD,这种有机 物的消除通常采用好氧或者好氧和厌氧相结合的方式即可实现,但是对于污水 中含有一定的磷和氮时,则同时还需要进行脱氮除磷。

  发明内容

  为克服现有技术的上述缺陷,本发明提供了一种高效组合式污水脱硝除磷 净化装置,这种系统适于进行一般的小规模污水排放源,其处理效果好,结构 紧凑,安装和维护方便,占地面积小,并且还具有脱氮除磷的能力。

  本发明实现上述目的的技术方案是:一种高效组合式污水脱硝除磷净化装 置,其特征在于主要包括曝气调节箱系统、初沉箱系统、厌氧箱系统、中沉箱 系统、硝化箱系统、反硝化箱系统、终沉箱系统、过滤箱系统、污泥浓缩箱系 统和集水箱系统,所述曝气调节箱系统、初沉箱系统、厌氧箱系统、中沉箱系 统、硝化箱系统、反硝化箱系统、终沉箱系统、过滤箱系统、污泥浓缩箱系统 和集水箱系统分别包括一个或多个依次连接的箱体,所述箱体的一端设有上中 下三个进口,另一端设有上中下三个出口,所述曝气调节箱系统最后一个箱体 的上出口连接所述初沉箱系统第一个箱体的上进口,所述初沉箱系统最后一个 箱体的上出口连接所述厌氧箱系统第一箱体的上进口,所述厌氧箱系统最后一 个箱体的中出口连接所述中沉箱系统第一个箱体的上进口,所述中沉箱系统最 后一个箱体的上出口连接所述硝化箱系统第一个箱体的上进口,所述中沉箱系 统最后一个箱体的下出口连接所述反硝化箱系统第一个箱体的下进口,所述硝 化箱系统最后一个箱体的上出口连接所述反硝化箱系统第一个箱体的上进口, 所述反硝化箱系统最后一个箱体的出口直接或通过曝气箱系统间接连接所述 终沉箱系统第一个箱体的上进口,所述终沉箱系统最后一个箱体的上出口连接 所述过滤箱系统,所述终沉箱系统最后一个箱体的下出口分别连接所述厌氧箱 的中进口和所述污泥浓缩箱系统第一个箱体的上进口,所述过滤箱系统最后一 个箱体的上出口连接所述集水箱系统第一箱体的上进口。

  本发明采用了简单而且合理的处理工艺,其中所述中沉箱系统的上清液进 入硝化箱系统进行硝化反应,硝化箱系统的污泥基本上不向外排放,由此保证 了硝化污泥的污泥龄符合要求,而反硝化活性污泥在厌氧和缺氧条件下循环, 进入反硝化箱系统与硝化后的污水进行反硝化反应,消除污水中的硝酸盐,然 后随着污水一起进入终沉箱系统,在终沉系统的部分污泥回流到厌氧箱系统, 使这部分反硝化活性污泥得以吸附有机物并释放出磷,吸附的有机物在反硝化 过程中用作碳源,部分污泥连同其中的磷酸盐一同排出,以降低水中的磷含量, 由此在简化工艺过程的情况下实现了高效的脱氮除磷目的,避免了现有脱氮除 磷工艺中好氧污泥在好氧曝气池和厌氧池大量循环和污水在好氧曝气池和反 硝化池大量回流的缺陷,节省了动力消耗,减小了设备体积。另外,由于各工 序的处理设备均采用箱体或箱体组合的方式,各箱体可以采用标准箱体,根据 水处理量以及工艺参数即可确定各部分(各组合)的箱体数量,而这些箱体是 可以采用工业化生产方式在车间里依据同一的箱体标准制造的,由此极大地简 化了设备的生产过程,提高了生产规模化程度,可以大幅度减低生产成本,并 且在现场的安装和维护也变得非常方便。
