申请日2009.11.10
公开(公告)日2010.06.16
IPC分类号E03D1/00; E03D1/01; E03C1/182; E03C1/14; E03C1/122
摘要
本发明涉及一种废水蓄能滤洁自回用装置,包括洗漱盘、多通集水管、弹力伸缩盛水器皿、过滤器、伸缩水管、脚踏冲水阀,其特征在于,所述的弹力伸缩盛水器皿上部固定于洗漱盘底下,所述的弹力伸缩盛水器皿上部设有溢水口与多通集水管,底部设有过滤器与伸缩水管,伸缩水管连接脚踏冲水阀。本发明的优点是具有卫生新颖,高效实用,安全无顾虑,节水节能,达到零能耗永动,保护环境的目的。
权利要求书

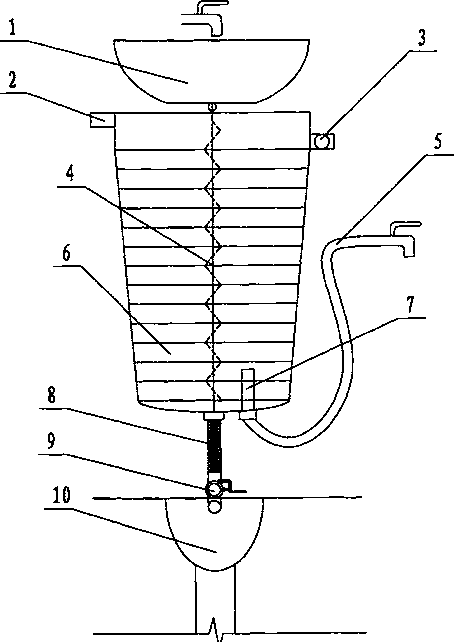

1.一种废水蓄能滤洁自回用装置,包括洗漱盘、多通集水管、弹力伸缩盛水器皿、过滤器、伸缩水管、脚踏冲水阀,其特征在于,所述的弹力伸缩盛水器皿(6)上部固定于洗漱盘(1)底下,所述的弹力伸缩盛水器皿(6)上部设有溢水口(2)与多通集水管(3),底部设有过滤器(7)与伸缩水管(8),伸缩水管(8)连接脚踏冲水阀(9)。
2.根据权利要求1所述的废水蓄能滤洁自回用装置,其特征在于,所述的过滤器(7)用软管连接龙头(5)。
3.根据权利要求1所述的废水蓄能滤洁自回用装置,其特征在于,所述的脚踏冲水阀(9)固定在便器(10)附近。
4.根据权利要求1所述的废水蓄能滤洁自回用装置,其特征在于,所述的弹力伸缩器(4)设置在弹力伸缩盛水器皿(6)内腔或体外。
5.根据权利要求1所述的废水蓄能滤洁自回用装置,其特征在于,所述的弹力伸缩器(4)可用弹簧条、橡皮筋、蹦极绳或者磁铁。
6.根据权利要求1所述的废水蓄能滤洁自回用装置,其特征在于,所述的伸缩盛水器皿(6)可用水管内安装活塞做成,活塞连接弹力伸缩器(4)。
7.根据权利要求1所述的废水 蓄能滤洁自回用装置,其特征在于,所述的伸缩盛水器皿(6)可用多通管连接伸缩软管做成,多通管连接弹力伸缩器(4)。
8.根据权利要求1所述的废水蓄能滤洁自回用装置,其特征在于,所述的伸缩盛水器皿(6)可用水桶上安装弹力伸缩器(4)做成。
9.根据权利要求1所述的废水蓄能滤洁自回用装置,其特征在于,所述的伸缩盛水器皿(6)用弹性材料做成。
10.根据权利要求1所述的废水蓄能滤洁自回用装置,其用途在于,所述的伸缩盛水器皿(6)用于其它废弃溶液的蓄能滤洁自回用,利用弹力作动力贮蓄能量进行使用。
说明书
废水蓄能滤洁自回用装置
技术领域:
本发明属于废水回收装置,尤其是一种废水蓄能滤洁自回用装置。
背景技术:
目前社会用水量大,水污染严重,污水处理成本高,水资源匮乏;尤其是水质性缺水已危及生活用水的安全。生活用、排水基础设施投资大,运行成本高,政府负担重,运行打折扣,停产事故多。之前各种废水回用技术缺陷多:需耗能源,耗人力舀、提水,麻烦肮脏;户外收集处理不卫生,容易传染疾病;回用水源脱节、不合时;未及时沉淀过滤分类去污,易发臭、积垢;占用空间大,使用效率低。
发明内容:
本发明的目的在于提供一种卫生新颖、高效实用、安全无顾虑、节水节能的废水蓄能滤洁自回用装置。
本发明的技术解决方案如下:
1、一种废水蓄能滤洁自回用装置,包括洗漱盘、多通集水管、弹力伸缩盛水器皿、过滤器、伸缩水管、脚踏冲水阀,其特征在于,所述的弹力伸缩盛水器皿上部固定于洗漱盘底下,所述的弹力伸缩盛水器皿上部设有溢水口与多通集水管,底部设有过滤器与伸缩水管,伸缩水管连接脚踏冲水阀。
2、如技术方案1所述的废水蓄能滤洁自回用装置,其中,所述的过滤器用软管连接龙头。
3、如技术方案1所述的废水蓄能滤洁自回用装置,其中,所述的脚踏冲水阀固定在便器附近。
4、如技术方案1所述的废水蓄能滤洁自回用装置,其中,所述的弹力伸缩器设置在弹力伸缩盛水器皿内腔或体外。
5、如技术方案1所述的废水蓄能滤洁自回用装置,其中,所述的弹力伸缩器可用弹簧条、橡皮筋、蹦极绳或者磁铁。
6、如技术方案1所述的废水蓄能滤洁自回用装置,其中,所述的伸缩盛水器皿可用水管内安装活塞做成,活塞连接弹力伸缩器。
7、如技术方案1所述的废水蓄能滤洁自回用装置,其中,所述的伸缩盛水器皿可用多通管连接伸缩软管做成,多通管连接弹力伸缩器。
8、如技术方案1所述的废水蓄能滤洁自回用装置,其中,所述的伸缩盛水器皿可用水桶上安装弹力伸缩器做成。
9、如技术方案1所述的废水蓄能滤洁自回用装置,其中,所述的伸缩盛水器皿用弹性材料做成。
10、如技术方案1所述的废水蓄能滤洁自回用装置,其用途在于,所述的伸缩盛水器皿用于其它废弃溶液的蓄能滤洁自回用,利用弹力作动力贮蓄能量进行使用。
本发明的优点是具有卫生新颖,高效实用,安全无顾虑,节水节能,达到零能耗永动,保护环境的目的。
