申请日2009.11.16
公开(公告)日2011.05.18
IPC分类号C02F9/02; C02F1/44
摘要
本发明公开一种可快速清洁滤膜的水处理装置，其是在一水平延伸的壳体内部轴设一产水管，该产水管上套设有至少一过滤单元，该过滤单元具有复数个垂直于该产水管而呈等间隔设置的过滤膜袋，并且该壳体的内周面上伸设有一喷洗单元，该喷洗单元的一喷水管恰对应该过滤单元的过滤膜袋，当启动一空气泵浦时，高压空气便经由该喷气管的曝气口打入该壳体内部，以快速冲击清洁过滤膜袋的表面。本发明具有滤膜清洁效果良好、清洗效率快速以及动力损耗低的效果。
权利要求书
1.一种可快速清洁滤膜的水处理装置，包含一壳体、一产水管、至少一过滤单元及一喷洗单元，其特征在于：
该壳体，具有一沿着一水平轴线延伸且界定出一过滤室的管壳以及与该过滤室连通的一进水孔、一排水孔及一进气口;
该产水管，与该水平轴线同轴向装设在该壳体内，具有一环绕该轴线且界定出一出水孔的管壁以及多数个自该管壁的一外周面朝内贯通该出水孔的穿孔;
该过滤单元，可拆卸地层迭套设在该产水管的外周面上，该过滤单元具有复数个碟片状的过滤膜袋、一位于前述过滤膜袋中央且恰与该产水管穿孔形成连通的中央孔，及复数个以两两为一组以将邻接的过滤膜袋相互嵌接的导水盘;以及
该喷洗单元，具有一与该进气口形成导接的供气泵浦、一自该进气口延伸入该壳体内且贴设在管壳内壁面上的喷气管以及复数个自该喷气管的内壁面朝外开通的曝气口，并且使得前述曝气口恰对应前述过滤单元的过滤膜袋。
2.如权利要求1所述的一种可快速清洁滤膜的水处理装置，其特征在于：该壳体还具有一排气口。
3.如权利要求1所述的一种可快速清洁滤膜的水处理装置，其特征在于：该壳体包括一两端呈开放状的管壳、一密接在该管壳一端部上的第一壳盖以及一密接在该管壳另一端部上的第二壳盖。
4.如权利要求1所述的一种可快速清洁滤膜的水处理装置，其特征在于：该产水管穿设枢接在该壳体的两端，并受一动力单元的驱动而绕着该水平轴线产生枢转。
5.如权利要求1所述的一种可快速清洁滤膜的水处理装置，其特征在于：该水处理装置还包含有复数个导引盘，该导引盘套设在该产水管的外周面上，且夹压在该过滤单元的两端，该导引盘分别具有复数个自一外周面沿径向朝外凸伸的支撑部，前述支撑部恰抵触在该壳体的内周面上。
6.如权利要求1所述的一种可快速清洁滤膜的水处理装置，其特征在于：该产水管包括有一第一管段、一第二管段以及一衔接在该第一、二管段之间的套接件。
7.如权利要求1所述的一种可快速清洁滤膜的水处理装置，其特征在于：该过滤单元的滤膜袋呈垂直于该产水管的轴向排列。
说明书
一种可快速清洁滤膜的水处理装置
技术领域
本发明涉及一种污水 处理装置，更具体的说涉及一种能延长操作使用周期的可快速清洁滤膜的水处理装置。
背景技术
利用薄膜来进行固液分离的技术，已属众所周知的技艺，然而其膜管容易产生污堵的问题，也一直困扰着使用者，因此，如何降低滤膜膜孔的堵塞与增加使用的周期性，一直是相关业者亟欲突破与解决的重点。
中国专利第ZL 200510072852.2号发明专利揭露了一种利用高压水柱来推动轮叶，使轮叶来刮除积附在滤膜表面的污泥或胶羽的技术，其主要是在一密封容器的内部轴设有一产管，该产水管的外周面水密地套设有一滤水单元，该滤水单元是被包隔设置在密封容器内，其主要是由多数个滤膜及旋转板交互组迭构成，每个旋转板都具有一可活动旋转的轮叶与滤膜表面作接触，此外，该密封容器内部又在该滤水单元的四周位置处装设了四根喷水管，每个喷水管的管身沿纵向开设有一隙缝，该隙缝刚好是正对着轮叶的叶片旋向，当水流通入喷水管的后，水流透过隙缝便可朝外对旋转板喷出高压水柱喷洗，并驱动旋转板的轮叶产生转动，转动中的轮叶便可接触滤膜表面并刮除其杂质，借此，对滤膜可达到提高清洁作用的目的。
虽然，轮叶可受喷水管所喷出水柱的冲击而旋转，但是，其实际上仍有下列的问题：
一、在高水压的状态下，喷水管所喷出的水柱势必无法有效地驱动轮叶旋转，所以在进行喷洗作业之前，必须先将密封容器内的污水予以完全排净，但如此一来，由于滤膜通常是以质软的水可透析材料所制成，一旦污水完全排出容器后，滤膜外缘的膜面就会丧失水压浮力而呈下垂状，如此一来，滤膜的上表面就无法跟轮叶产生接触，使得旋转板的刮除效果大打折扣。
二、该滤膜中央部位也会受到旋转板的阻隔，而无法有效的清洁，一旦积附了大量的悬浮微粒与杂质，滤膜表面所产生结垢固化的滤饼层，造成拆除清洁滤膜的困扰。
三、喷水管在作动清洗时须要先对容器进行排出污水，相当耗时，且喷水管的水柱也耗费大量清水，在清洗上并不经济。
发明内容
本发明的目的在于提供一种可快速清洁滤膜的水处理装置，以解决现有技术中滤膜清洁效果不好、清洗速率慢和动力损耗高的问题。
为了达成上述目的，本发明的解决方案是：

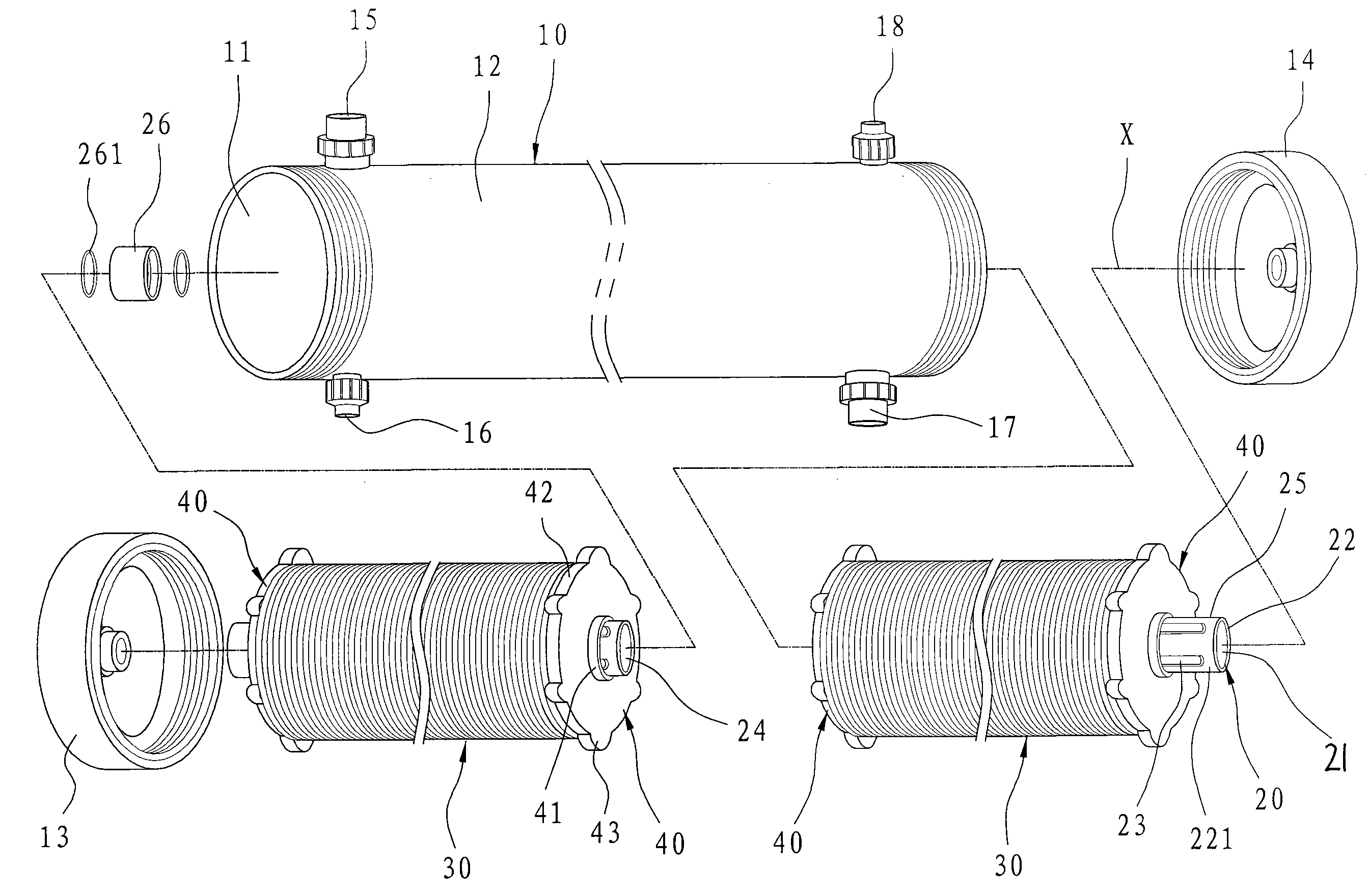

一种可快速清洁滤膜的水处理装置，包含一壳体、一产水管、至少一过滤单元及一喷洗单元，其中：
该壳体，具有一沿着一水平轴线延伸且界定出一过滤室的管壳以及与该过滤室连通的一进水孔、一排水孔及一进气口;
该产水管，与该水平轴线同轴向装设在该壳体内，具有一环绕该轴线且界定出一出水孔的管壁以及多数个自该管壁的一外周面朝内贯通该出水孔的穿孔;
该过滤单元，可拆卸地层迭套设在该产水管的外周面上，该过滤单元具有复数个碟片状的过滤膜袋、一位于前述过滤膜袋中央且恰与该产水管穿孔形成连通的中央孔，及复数个以两两为一组以将邻接的过滤膜袋相互嵌接的导水盘;以及
该喷洗单元，具有一与该进气口形成导接的供气泵浦、一自该进气口延伸入该壳体内且贴设在管壳内壁面上的喷气管以及复数个自该喷气管的内壁面朝外开通的曝气口，并且使得前述曝气口恰对应前述过滤单元的过滤膜袋。
进一步，该壳体还具有一排气口。
进一步，该壳体包括一两端呈开放状的管壳、一密接在该管壳一端部上的第一壳盖以及一密接在该管壳另一端部上的第二壳盖。
进一步，该产水管穿设枢接在该壳体的两端，并受一动力单元的驱动而绕着该水平轴线产生枢转。
进一步，该水处理装置还包含有复数个导引盘，该导引盘套设在该产水管的外周面上，且夹压在该过滤单元的两端，该导引盘分别具有复数个自一外周面沿径向朝外凸伸的支撑部，前述支撑部恰抵触在该壳体的内周面上。
进一步，该产水管包括有一第一管段、一第二管段以及一衔接在该第一、二管段之间的套接件。
进一步，该过滤单元的滤膜袋呈垂直于该产水管的轴向排列。
采用上述结构后，本发明由于壳体与过滤单元采用卧式排列的结构，使得过滤膜袋可保持在垂立状态，外部打入的高压气体可直接地对过滤膜袋产生喷击、扰动，以达到快速清洁膜面的作用，且因为本发明没有旋转盘，可使整个过滤膜袋完全受到喷除，降低膜面中央结垢的情形，并且，以高压气体取代原有的喷洗水柱，因此水源及动力的损耗相当小，不仅经济且环保。
