申请日2009.11.16
公开(公告)日2010.07.07
IPC分类号G05B19/05
摘要
本实用新型是一种水处理系统智能控制装置，包括机壳及其内部的控制电路，在机壳上设置有显示触摸屏与机壳内的控制电路相连接，其主要技术特点是：机壳内的控制电路主要包括PLC控制器，该PLC控制器的输入端与安装在现场的数据采集器相连接，该PLC控制器的输出端与水处理设备相连接，该PLC控制器还通过I/O接口与显示触摸屏相连接。本实用新型使用PLC控制器将各种数据采集器和水处理设备有机地连接在一起，实现了对各种水处理设备的自动控制功能，保证了水体的质量，具有无人值守、自动化程度高、操作简单、使用方便等特点。
权利要求书
1.一种水处理系统智能控制装置，包括机壳及其内部的控制电路，在机壳上设置有显示触摸屏与机壳内的控制电路相连接，其特征在于：机壳内的控制电路主要包括PLC控制器，该PLC控制器的输入端与安装在现场的数据采集器相连接，该PLC控制器的输出端与水处理设备相连接，该PLC控制器还通过I/O接口与显示触摸屏相连接。
2.根据权利要求1所述的水处理系统智能控制装置，其特征在于：所述的数据采集器包括温度传感器、PH值传感器、ORP传感器和浊度传感器中的一种或多种。
3.根据权利要求1所述的水处理系统智能控制装置，其特征在于：所述的水处理设备包括加热装置、制冷装置、加酸装置、加碱装置、氯化物加药泵及聚合氯化物加压泵中的一种或多种。
4.根据权利要求1所述的水处理系统智能控制装置，其特征在于：在机壳上还安装有温度控制仪、PH控制仪、ORP控制仪、电压表、电流表、状态指示灯及操作按键与PLC控制器相连接。
说明书
水处理系统智能控制装置
技术领域
本实用新型涉及水处理控制设备，尤其是一种水处理系统智能控制装置。
背景技术
在游泳场馆内经常需要对泳池水体进行加热、制冷、消毒等处理，在对水体处理过程中，需要使用相应的加热设备、制冷设备、加药消毒设备、水泵、过滤设备等。目前，对上述各种水处理设备通常采用分别控制方式，例如当水温较低时，需要手工启动加热设备工作;当水体浊度指数较高时，则需要手工启动加药泵向水体加药等，由于需要进行水处理的设备较多，采用这种分别控制及手工操作方式，一方面造成操作使用不便的问题，另一方面造成控制的准确度较差，难以满足实际需要。
发明内容
本实用新型的目的在于克服现有技术的不足，提供一种能够对各种水处理设备进行联动控制并且使用方便的水处理系统智能控制装置。
本实用新型解决其技术问题是采取以下技术方案实现的：

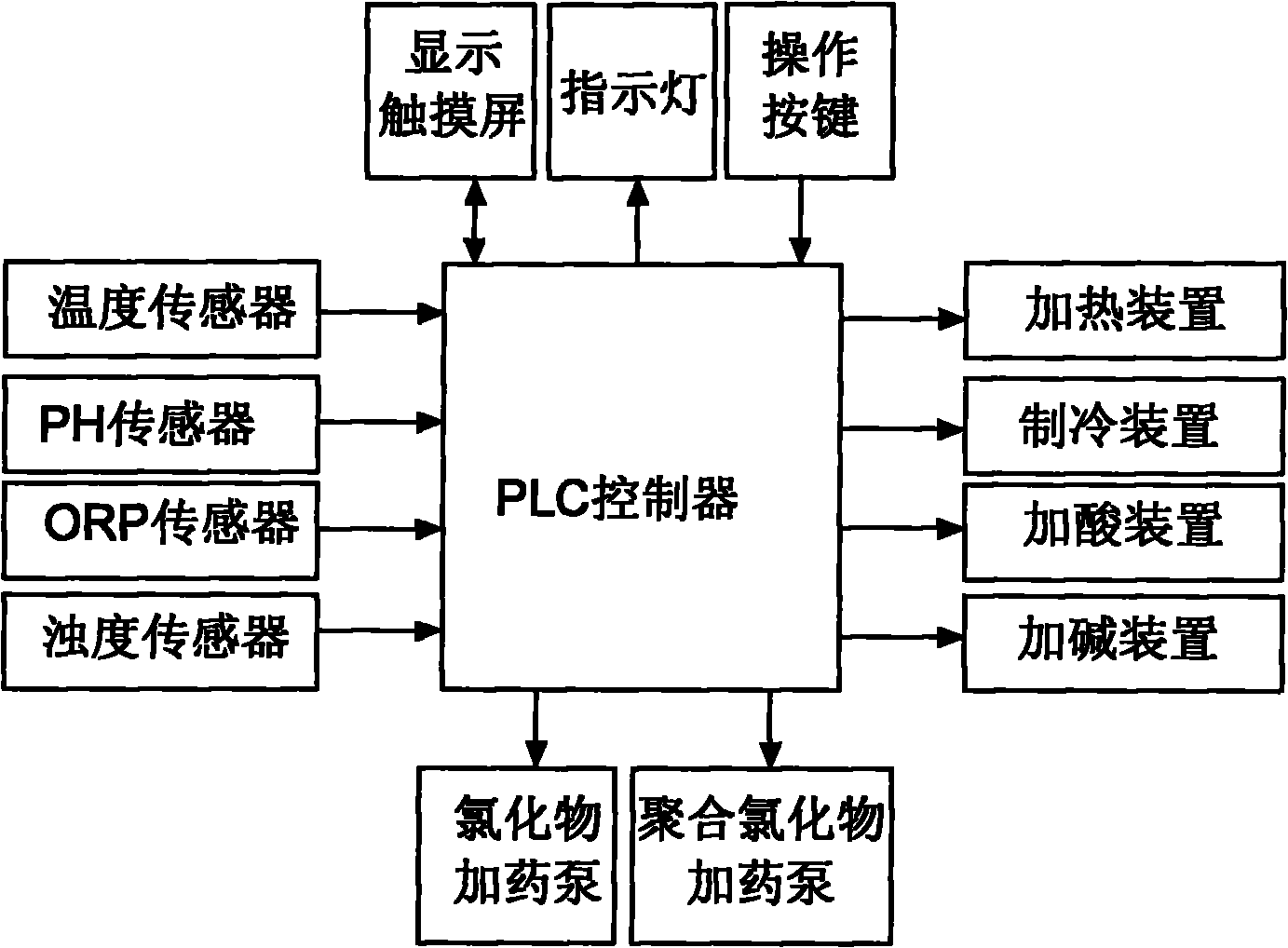

一种水处理系统智能控制装置，包括机壳及其内部的控制电路，在机壳上设置有显示触摸屏与机壳内的控制电路相连接，机壳内的控制电路主要包括PLC控制器，该PLC控制器的输入端与安装在现场的数据采集器相连接，该PLC控制器的输出端与水处理设备相连接，该PLC控制器还通过I/O接口与显示触摸屏相连接。
而且，所述的数据采集器包括温度传感器、PH值传感器、ORP传感器和浊度传感器中的一种或多种。
而且，所述的水处理 设备包括加热装置、制冷装置、加酸装置、加碱装置、氯化物加药泵及聚合氯化物加压泵中的一种或多种。
而且，在机壳上还安装有温度控制仪、PH控制仪、ORP控制仪、电压表、电流表、状态指示灯及操作按键与PLC控制器相连接。
本实用新型的优点和积极效果是：
1、本智能控制装置使用PLC控制器将各种数据采集器及水处理设备有机地连接在一起，通过各种数据采集器能够检测水体的各项参数，通过PLC控制器内置的控制程序对采集的各项参数进行分析处理，自动控制各种水处理设备的操作，实现了各种水处理设备的联动控制，保证了水体的质量，具有无人值守、自动化程度高的特点。
2、本智能控制装置通过PLC控制器实现了对各种水处理设备的自动控制功能，同时还在机壳上设置的显示触摸屏及操作按键进行人工控制，机壳上的触摸显示屏及指示灯可以显示各种参数、状态，具有操作简单、使用方便的特点。
3、本实用新型使用PLC控制器将各种数据采集器和水处理设备有机地连接在一起，实现了对各种水处理设备的自动控制功能，保证了水体的质量，具有无人值守、自动化程度高、操作简单、使用方便等特点。
