申请日2009.10.16
公开(公告)日2010.04.14
IPC分类号A01G25/00; B01D35/027; A01C21/00
摘要
本发明涉及一种生化处理后的生活污水滴灌施肥设施，由贮水系统和滴灌系统所构成;贮水系统包括串联的贮水池、砂滤池、集水池，砂滤池内设有布水器;所述贮水池末端对应砂滤池外侧水面处平行设有集水管，且与砂滤池内设有的导流管连接;所述砂滤池与集水池相隔墙体顶部设有溢流堰;贮水池内另一侧底部设有排沙口。贮水系统中的集水池内底部设有与主滴灌带相连的潜水泵;所述主滴灌带一路通过输水阀门连接过滤器，另一路通过输肥阀门连接施肥器;所述施肥器分别与贮肥罐、过滤器连接，过滤器通过调压阀门、压力表与滴灌支管连接。本发明有效解决处理后生活污水的贮存、滴灌以及肥料施用等关键环节，完全适用各生活污水处理厂出水滴灌用于农作物。
权利要求书
1.一种生化处理后的生活污水滴灌施肥设施，其特征在于：由贮水系统和滴灌系统所构成;

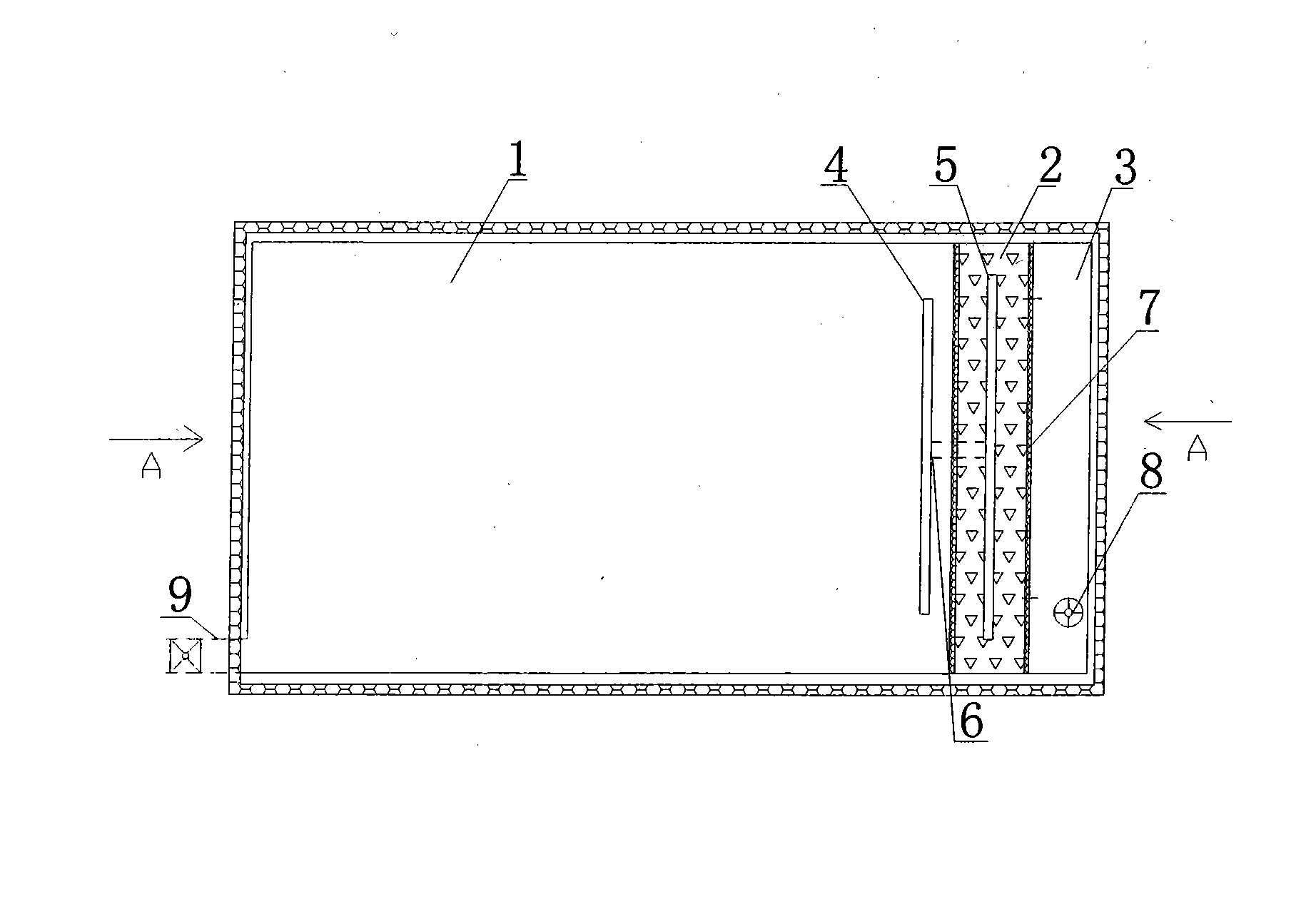

所述贮水系统包括：贮水池、砂滤池、集水池、集水管、布水器、导流管、溢流堰、排沙口;所述贮水池、砂滤池与集水池串联，砂滤池内设有布水器;所述贮水池末端对应砂滤池外侧水面处平行设有集水管，且与砂滤池内设有的导流管连接;所述砂滤池与集水池相隔墙体顶部设有溢流堰;贮水池内另一侧底部设有排沙口;
所述滴灌系统包括：潜水泵、主滴灌带、输水阀门、输肥阀门、施肥器、贮肥罐、调压阀门、压力表、过滤器、滴灌支管;所述潜水泵设置于贮水系统中的集水池内底部与主滴灌带连接;所述主滴灌带一路通过输水阀门连接过滤器，另一路通过输肥阀门连接施肥器;所述施肥器分别与贮肥罐、过滤器连接，过滤器通过调压阀门、压力表与滴灌支管连接。
2.根据权利要求1所述的生化处理后的生活污水滴灌施肥设施，其特征在于：所述贮水系统中的贮水池底坡度为5～10°。
3.根据权利要求1所述的生化处理后的生活污水滴灌施肥设施，其特征在于：所述贮水系统中设置的溢流堰位置低于集水管10～20cm。
4.根据权利要求1所述的生化处理后的生活污水滴灌施肥设施，其特征在于：所述贮水系统中的贮水池、砂滤池和集水池有效容积比为8∶1∶1。
说明书
生化处理后的生活污水滴灌施肥设施
技术领域
本发明涉及水资源循环利用设施，特别涉及一种用于农业灌溉的生化处理后的生活污水滴灌施肥设施。
背景技术
随着社会经济条件改善，人们生活水平的提高，生活污水处理设施逐渐完备。生活污水处理工艺的逐步改进与完善，大部分处理后的污水已经达到国家农业灌溉标准，同时污水中含有大量的碳源，氮和磷，既可以为作物补充所需的养分，也可以改善土壤结构，提高土壤生物含量，是集水与养分可充分再利用的宝贵资源，尤其是如今在我国农业用水资源和矿质资源严重短缺的地区，寻求最有效的水资源利用方式和资源节约方式更是迫在眉睫。
目前，滴灌作为一种最先进的灌溉技术，由于其具有增产、省水、省肥、省工、降低田间湿度，减少病虫害的发生和促熟等优点而被人们广为利用。而根据处理后污水水质特点和污水排放量，设计集贮水、滴灌、施肥于一体的设施目前尚无先例。
因此，提供一种适合上述地区用于农业灌溉的生化处理后的生活污水滴灌施肥设施，将是该技术领域的科技人员研究开发的重要课题之一。
发明内容
本发明的目的在于克服上述不足之处，解决上述地区存在的淡水资源短缺，生活污水、肥料利用率低等问题;提供一种用于农业灌溉的生化处理后的生活污水滴灌施肥设施。
为实现上述目的本发明所采用的实施方式如下：一种生化处理后的生活污水滴灌施肥设施，其特征在于：由贮水系统和滴灌系统所构成;
所述贮水系统包括：贮水池、砂滤池、集水池、集水管、布水器、导流管、溢流堰、排沙口;所述贮水池、砂滤池与集水池串联，砂滤池内设有布水器;所述贮水池末端对应砂滤池外侧水面处平行设有集水管，且与砂滤池内设有的导流管连接;所述砂滤池与集水池相隔墙体顶部设有溢流堰;贮水池内另一侧底部设有排沙口;
所述滴灌系统包括：潜水泵、主滴灌带、输水阀门、输肥阀门、施肥器、贮肥罐、调压阀门、压力表、过滤器、滴灌支管;所述潜水泵设置于贮水系统中的集水池内底部与主滴灌带连接;所述主滴灌带一路通过输水阀门连接过滤器，另一路通过输肥阀门连接施肥器;所述施肥器分别与贮肥罐、过滤器连接，过滤器通过调压阀门、压力表与滴灌支管连接。
所述贮水系统中的贮水池底坡度为5～10°。
所述贮水系统中设置的溢流堰位置低于集水管10～20cm。
所述贮水系统中的贮水池、砂滤池和集水池有效容积比为8∶1∶1。
本发明的有益效果是：利用该设施，有效节水、高效施肥灌溉;能够缓解农业水资源紧张，大大提高处理后污水资源利用率，减少地下水资源的消耗和肥料施用量，避免由此产生的资源浪费及面源污染，使作物高产、稳产，达到环境效益和经济效益的统一。本发明具有建设投资少，运行稳定，操作简便，且便于大范围推广应用于正在运行的二级生化处理生活污水的再利用。
总之，本发明结构设计合理，使用方便，应用广泛，效果非常显著。
