申请日2009.11.19
公开(公告)日2010.05.12
IPC分类号C02F9/08; C02F1/30; C02F1/74
摘要
本发明公开了一种水力自动化水处理曝气循环系统，包括与储水池一侧相连通的水泵，水泵的出水口通过管路依次连通设有高速复合滤料过滤器、曝气箱和重力式溶药器、杀菌器进口三通，杀菌器进口三通的一个出口连通设有回水管路，该进口三通的另一个出口连通设有光触媒杀菌灭藻器，杀菌灭藻器的出口连通设有杀菌器出口三通，该出口三通通过其另外两个接口串联在回水管路上;杀菌器进、出口三通之间的回水管路上设有阀门，光触媒杀菌灭藻器与杀菌器进口三通、出口三通之间皆串联设有阀门;回水管路与储水池相连通。本发明结构简单，占地面积小，自动化程度高，后期维护工作量少，适于给水厂、游泳池、海水浴池、湖泊、水景、观赏鱼池等循环水处理。
权利要求书
1.水力自动化水处理曝气循环系统，包括与储水池一侧相连通的水泵，其特征在于：水泵的出水口通过管路连通设有高速复合滤料过滤器，高速复合滤料过滤器的出水口与一溶药器三通的进水口相连通，溶药器三通的一个出水口通过管路连通设有曝气箱，溶药器三通的另一个出水口通过管路连通设有重力式溶药器，重力式溶药器固连在曝气箱上且其出口与曝气箱相连通;曝气箱的出水口连通设有杀菌器进口三通，杀菌器进口三通的一个出口连通设有回水管路，杀菌器进口三通的另一个出口连通设有光触媒杀菌灭藻器，光触媒杀菌灭藻器的出口连通设有杀菌器出口三通，杀菌器出口三通通过其另外两个接口串联在回水管路上;杀菌器进、出口三通之间的回水管路上设有阀门，光触媒杀菌灭藻器与杀菌器进口三通、出口三通之间皆串联设有阀门;回水管路与储水池相连通。
2.根据权利要求1所述的水力自动化水处理曝气循环系统，其特征在于：所述水力自动化水处理曝气循环系统的所有部件均为塑料件。
3.根据权利要求1或2所述的水力自动化水处理曝气循环系统，其特征在于：水泵与储水池之间串联设有滤网除污器。
说明书
水力自动化水处理 曝气循环系统
技术领域
本发明涉及一种水处理系统。
背景技术
水处理系统用于净化水质，现有的水处理系统包括有与水源相连通的水泵，水泵出口连通设有过滤器，水源水在过滤器中得到净化，然后向水中加药，根据需要可加入杀菌剂、脱氧剂、阻垢剂、浮选剂、助凝剂中的一种或多种，当然也可加入其他水处理药剂。最后得到处理的水源水回流至水源或供给用水单位使用。这种水处理系统存在如下的缺陷：1.普通过滤器过滤速度慢，过滤精度较差，占地面积多，工作中磨蚀较大，后期维护工作量多。2.没有向水中加氧的设备，不适合景观水体等循环水处理的场合。3.溶药装置需要动力才能将药剂加入水中，从而增大了能耗。4.没有采用独立的杀菌设备，仅靠加药杀菌限制了杀菌效果。5.水泵、过滤器等多处部件含有金属成份，与水长期接触会产生锈蚀，从而影响水质。6.景观水体中常常落入游客的毛发，现有的水处理系统没有加入针对毛发的除污器，长期使用后毛发会进入系统各部件中并留存在各部件(或管路)狭窄部位，久之容易产生水路堵塞的现象，增加了后期的维护工作量。
发明内容
本发明的目的在于提供一种过滤效果更好、能耗更低、能够对循环水进行杀菌灭藻处理并为循环水自动加氧的水力自动化水处理曝气循环系统。

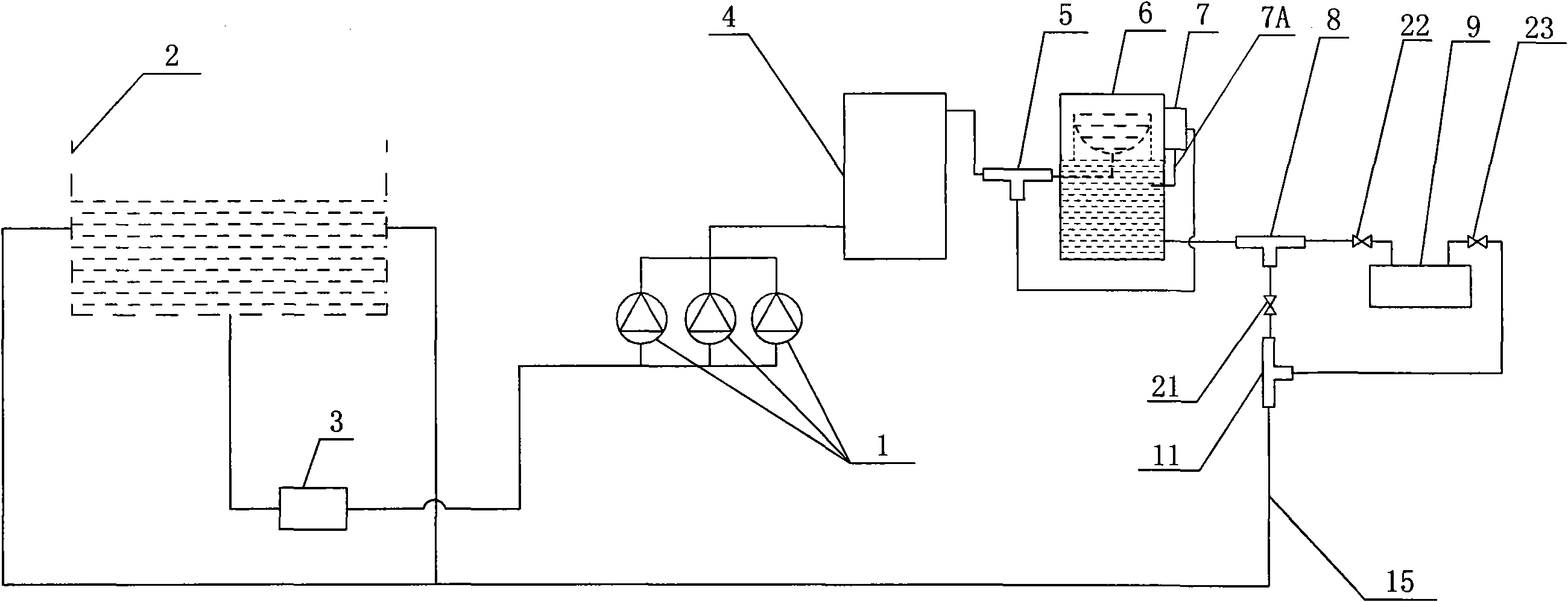

为实现上述目的，本发明的水力自动化水处理曝气循环系统，包括与储水池一侧相连通的水泵，水泵的出水口通过管路连通设有高速复合滤料过滤器，高速复合滤料过滤器的出水口与一溶药器三通的进水口相连通，溶药器三通的一个出水口通过管路连通设有曝气箱，溶药器三通的另一个出水口通过管路连通设有重力式溶药器，重力式溶药器固连在曝气箱上且其出口与曝气箱相连通;曝气箱的出水口连通设有杀菌器进口三通，杀菌器进口三通的一个出口连通设有回水管路，杀菌器进口三通的另一个出口连通设有光触媒杀菌灭藻器，光触媒杀菌灭藻器的出口连通设有杀菌器出口三通，杀菌器出口三通通过其另外两个接口串联在回水管路上;杀菌器进、出口三通之间的回水管路上设有阀门，光触媒杀菌灭藻器与杀菌器进口三通、出口三通之间皆串联设有阀门;回水管路与储水池相连通。
所述水力自动化水处理曝气循环系统的所有部件均为塑料件。
水泵前的进水管上串联设有滤网除污器。
本发明具有如下的优点：
1.过滤器采用高速复合滤料，相比以往采用普通过滤器具有过滤速度快、过滤精度高、占地面积小、无磨蚀、后期维护工作量少的优点;曝气箱的设置便于水在曝气箱中吸收空气中的氧气，从而增加水体的含氧量;溶药装置采用重力式溶药器，无须外置的动力装置即可将药剂加入水中，从而降低了能耗;光触媒杀菌灭藻器的设置，不但能够强化杀菌效果，而且能够除去水体中含有的藻类物质.各阀门的设置，便于根据需要控制水或者流经或者不流经光触媒杀菌灭藻器.以往的溶药装置都是单独设在地上，占用空间较多，本发明的重力式溶药器固连在曝气箱上，从而节省了占地面积.
2.本发明包括过滤器、水泵在内的所有部件均为塑料件，从而在根本上杜绝了系统中的锈蚀现象，避免了系统锈蚀对水质的污染、减少了后期的维护工作量。
3.滤网除污器的设置可以避免毛发等杂质进入除污器之后的水处理系统，从而避免了以往毛发进入水处理系统带来的部件或管路的堵塞现象。
