申请日2010.04.02
公开(公告)日2011.10.12
IPC分类号C02F9/08; C02F11/12; C02F1/48; C02F1/52
摘要
本发明涉及一种污水处理设备，属于污水处理装置领域。一种污水净化快速处理一体机，包括进机污水管路、加药系统、反应器和泥水分离器，泥水分离器包括泥水分离槽和磁盘组，泥水分离槽内上半部分由污水槽和清水槽间隔分开，磁盘组藉由盘轴架设在泥水分离槽顶部两边的轴承座上，泥水分离槽内隔板上开有清水溢流槽口，磁盘组的每片磁盘的出水面边设置有榨泥脱水辊，磁盘组的每片磁盘的入水面安装有铲泥条、落泥板和扫泥装置，磁盘组由减速电机带动;其特征是在所述落泥板外与落泥板相连接安装有一个对应的堆泥板，所述堆泥板设有引水结构，所述堆泥板与水平面呈角度斜向下设置。本发明在现有落泥板之前增加堆泥板，使最终出泥的含固量大大提升。
权利要求书
1.一种污水净化快速处理一体机，包括进机污水管路、加药系统、反应器和泥水分离器，
进机污水管路和加药系统均连接至反应器内上部，进机污水管路上设置有加药口，加药系统内的絮凝助剂由计量泵加入反应器，反应器内下部中心出水口与泥水分离器下部管道相通;
泥水分离器包括泥水分离槽和磁盘组，泥水分离槽内上半部分由污水槽和清水槽间隔分开，磁盘组藉由盘轴架设在泥水分离槽顶部两边的轴承座上，泥水分离槽内隔板上开有清水溢流槽口，磁盘组的每片磁盘的出水面边设置有榨泥脱水辊，磁盘组的每片磁盘的入水面安装有铲泥条、落泥板和扫泥装置，磁盘组由减速电机带动;
其特征是：在所述落泥板外与落泥板相连接安装有一个对应的堆泥板，所述堆泥板设有引水结构，所述堆泥板与水平面呈角度斜向下设置。
2.如权利要求1所述的污水净化快速处理一体机，其特征是：所述堆泥板的引水结构为堆泥板底部有细密的网孔，网孔下设有清水引流槽，与泥水分离器的清水槽相通。
3.如权利要求2所述的污水净化快速处理一体机，其特征是：所述堆泥板由一端相接的两条边板组成，其中一条边板的另一端与落泥板相接，两条边板的夹角为锐角，第二条边板的另一端延伸至清水引流槽之上。
4.如权利要求1或2或3所述的污水净化快速处理一体机，其特征是：在所述堆泥板正前下方设有接泥装置。
说明书
一种污水净化快速处理一体机
技术领域
本发明涉及一种污水净化处理装置，尤其涉及一种污水净化快速处理一体机。
背景技术
中国实用新型专利CN200720067787.9于2008年3月19日公开了一种多功能一体化污水处理机，包括进机污水管路、加药系统、反应器和泥水分离器，进机污水管路和加药系统均连接至反应器内上部，进机污水管路上设置有至少1个加药口、至少1个内磁或外磁式方形或圆形的管状磁化器和至少1个管状内插多块金属板的电解装置;加药系统内的絮凝助剂由计量泵加入反应器;反应器为圆桶形，反应器内下部中心出水口与泥水分离器下部管道相通;泥水分离器包括泥水分离槽和磁盘组，泥水分离槽内上半部分由污水槽和清水槽间隔分开，磁盘组藉由盘轴架设在泥水分离槽顶部两边的轴承座上，泥水分离槽内隔板上开有清水溢流槽口，磁盘组上设置有榨泥脱水辊、铲泥条、落泥板和扫泥装置，磁盘组由减速电机带动。
上述污水净化装置可用于各种污水和含泥污水的处理，也适用于生化处理前的污水处理。将传统污水三级处理中一级处理去除污水中呈悬浮状态的固体污染物质，二级处理去除污水中呈胶体和溶解状态的有机污染物质，三级处理难降解的有机物及氮和磷等能够导致水体富营养化的可溶性无机物等处理程序浓缩在一次即处理完毕，使各种污染物质最后呈泥状被扫出。
但是由于是一次处理，传统三级处理能将含固量为0.5%的污水经过最后的处理后的泥水含固量可达到20%，而现在的一体化处理机最后扫出的泥状物质的含固量只能达到约10%。
发明内容
本发明所要解决的技术问题是提供一种污水净化快速处理一体机，解决现在的一体化处理机污水处理后排出的泥水含固量不高，回收不便且浪费了水源的缺陷。
技术方案

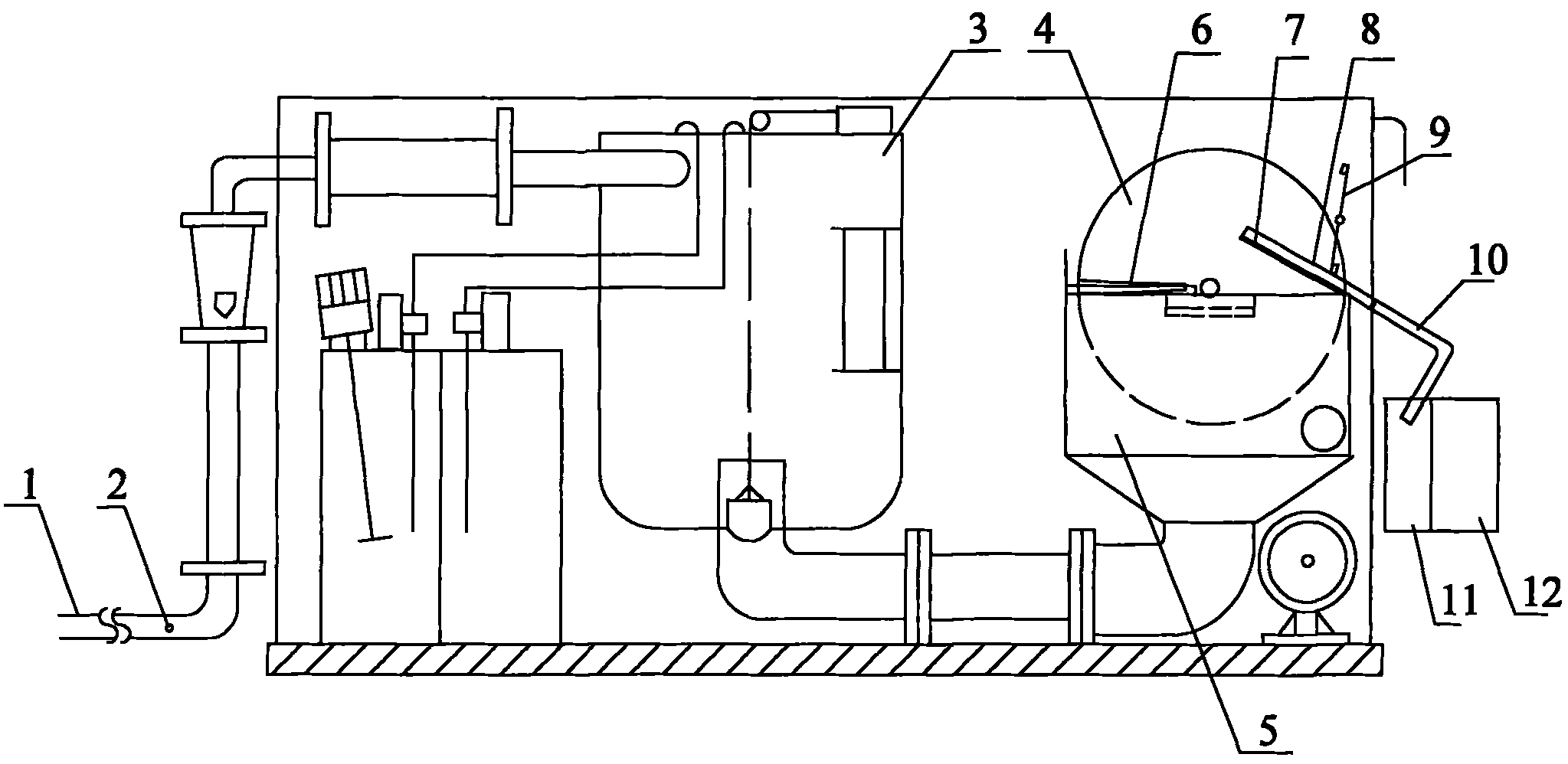

一种污水净化快速处理一体机，包括进机污水管路、加药系统、反应器和泥水分离器，
进机污水管路和加药系统均连接至反应器内上部，进机污水管路上设置有加药口，加药系统内的絮凝助剂由计量泵加入反应器，反应器内下部中心出水口与泥水分离器下部管道相通;
泥水分离器包括泥水分离槽和磁盘组，泥水分离槽内上半部分由污水槽和清水槽间隔分开，磁盘组藉由盘轴架设在泥水分离槽顶部两边的轴承座上，泥水分离槽内隔板上开有清水溢流槽口，磁盘组的每片磁盘的出水面边设置有榨泥脱水辊，磁盘组的每片磁盘的入水面安装有铲泥条、落泥板和扫泥装置，磁盘组由减速电机带动;
其特征是：在所述落泥板外与落泥板相连接安装有一个对应的堆泥板，所述堆泥板设有引水结构，所述堆泥板与水平面呈角度斜向下设置。
进一步，所述堆泥板的引水结构为堆泥板底部有细密的网孔，网孔下设有清水引流槽，与泥水分离器的清水槽相通。
进一步，所述堆泥板由一端相接的两条边板组成，其中一条边板的另一端与落泥板相接，两条边板的夹角为锐角，第二条边板的另一端延伸至清水引流槽之上。
进一步，在所述堆泥板正前下方设有接泥装置。
有益效果
本发明在现有落泥板之前增加堆泥板，当扫泥装置将落泥板上的泥水物质扫出后，在堆泥板上再次让水沥过一次，清水过滤到清水引流槽内，因为堆泥板有一定斜度，堆砌到一定高度后，沥水沉淀后的固体泥自然掉落进接泥装置内;因为在前面经过磁盘组的作用，水泥分离在此处相对容易，因此经过堆泥板一定时间的堆积沥水，能使最终出泥的含固量大大提升。
