申请日2010.04.06
公开(公告)日2010.11.03
IPC分类号E03D1/00; E03C1/12
摘要
本实用新型涉及一种家庭洗涤废水自动蓄输复次应用控制装置，由三通管式废水分流过滤联用器、装有低水位传感器的蓄废水罐、电动加水控制器以及自来水/废水转换控制阀组成，废水分流过滤联用器装接在家庭洗涤池或家用洗衣机排水管口上，其一个输水口与蓄废水罐进水口连通，蓄废水罐的出水口通过电动吸废水管通至电动加水控制器进水口，电动加水控制器的出水口通过输出废水联管与自来水/废水转换控制阀的废水进口连接，自来水/废水转换控制阀的出水口通过输水软管通至卫生洁具的进水口，在蓄废水罐内设有低水位传感器。产品具有结构科学、安全可靠、操作便利、价格低、节水效果显著、新建筑和旧卫生间改进组装都方便等优点。
权利要求书

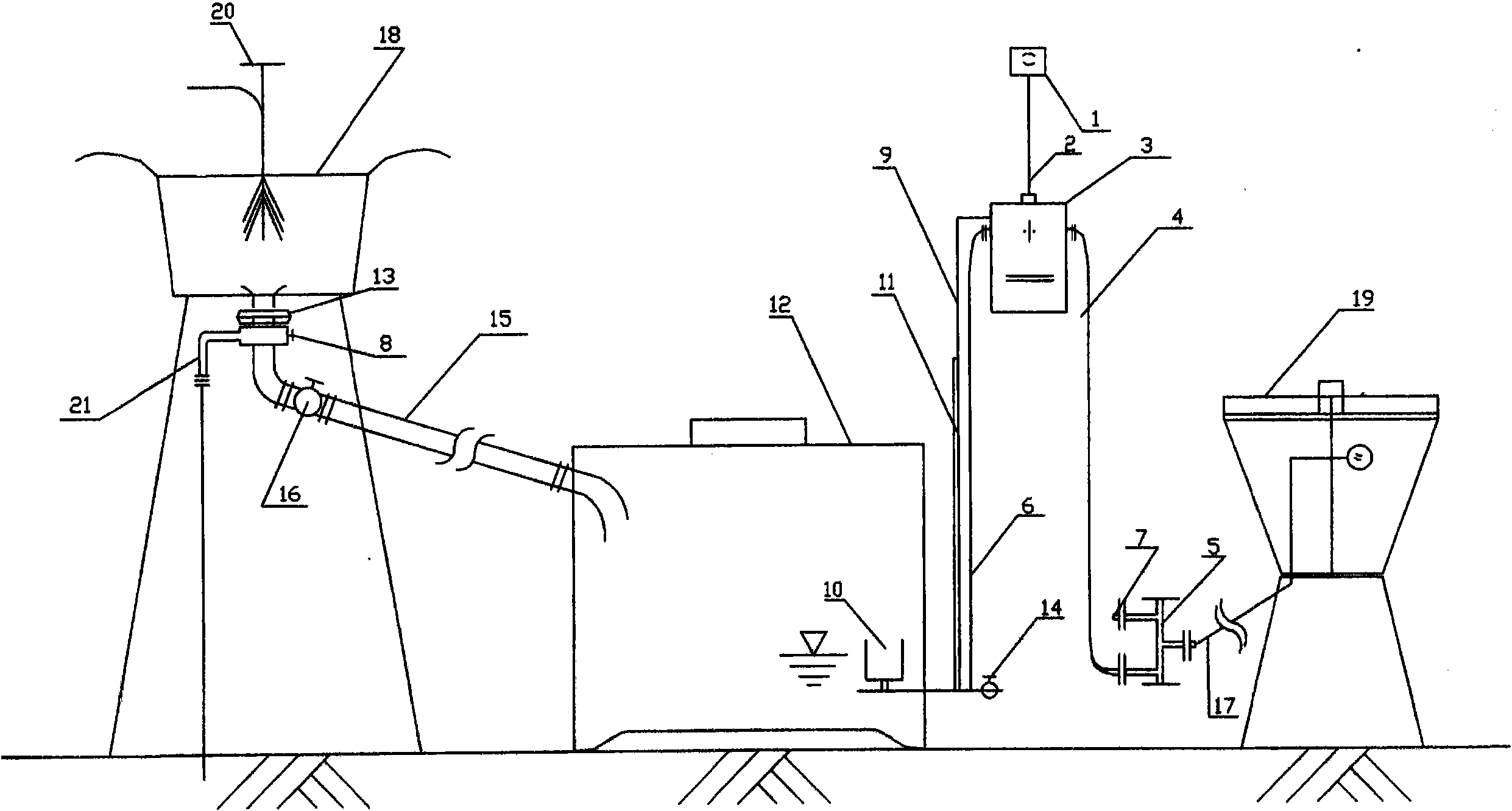

1.一种家庭洗涤废水自动蓄输复次应用控制装置，其特征在于由连接在家庭洗涤池(18)或家用洗衣机排水管口和卫生洁具(19)进水管口之间的三通管式废水分流过滤联用器(8)、装有低水位传感器的蓄废水罐(12)、直流12V电动加水控制器(3)以及自来水/废水转换控制阀(5)组成，带有双排水口的废水分流过滤联用器(8)装接在家庭洗涤池(18)或家用洗衣机排水管口上，其一个排水口通过蓄废水连通管(15)与蓄废水罐(12)的进水口连通，蓄废水罐(12)的出水口通过电动吸废水管(6)连通至电动加水控制器(3)的进水口，电动加水控制器(3)的出水口通过输出废水联管(4)与自来水/废水转换控制阀(5)的废水进口连接，自来水/废水转换控制阀(5)的出水口通过输水软管(17)通至卫生洁具(19)的进水口。
2.根据权利要求1所述的家庭洗涤废水自动蓄输复次应用控制装置，其特征是在蓄废水罐(12)内设有与电动加水控制器(3)配合工作的低水位传感器(10)。
3.根据权利要求1所述的家庭洗涤废水自动蓄输复次应用控制装置，其特征是在蓄废水连通管(15)上设有停蓄废水控制阀(16)。
4.根据权利要求1所述的家庭洗涤废水自动蓄输复次应用控制装置，其特征是电动加水控制器(3)与水压开关一体联用。
说明书
家庭洗涤废水自动蓄输复次应用控制装置
技术领域
本实用新型属于家庭节水环保设备技术领域，涉及一种利用家庭洗涤废水自动蓄储系统冲洗卫生洁具的洗涤水自动蓄输复次应用控制装置。
背景技术
水是人类生活和发展不可缺少并无可替代的资源，在我国，由于淡水资源非常紧缺，节水减排也自然成为防止水资源危机、解决供需矛盾和环境保护的长期重要的国策方针，为中央和各地方所高度重视。特别是近年来，随着市场经济的快速发展，近期水价也随之有较大幅度的上涨，群众对节水设备要求更加迫切，为此，提倡一水复用以提高水的利用率，无疑具有非常重要的实用意义和战略意义。
目前全国亿万家庭绝大多数都采用传统的一次性用水、排水方式，水量浪费严重。为解决这一问题，据设计人调查了解，本领域曾多有人作过家中废水复用设备的研制，但其管道系统均很繁复，有的要装多个电磁阀，用220v交流电、价钱贵、操作麻烦，也有的采取楼上排蓄废水供楼下使用的方案，却存在不能自已蓄废水使用、有不安全感等问题，凡上种种缺陷，都需要做进一步的改进，才能满足广大人民群众高效用水的需求和国家节水减排的大政方针。
实用新型内容
本实用新型的目的在于对现有废水复用设备存在的问题加以解决，提供一种结构科学、安全可靠、适宜应用、操作便利、价格低、节水效果显著、不变更家庭原有的洗涤用具及卫生洁具即可方便转换组装的家庭洗涤废水自动蓄输复次应用控制装置。
为实现上述发明目的而采用的技术解决方案是这样的：所提供的家庭洗涤废水自动蓄输复次应用控制装置由连接在家庭洗涤池或家用洗衣机排水管口和卫生洁具进水管口之间的三通管式废水分流过滤联用器、装有低水位传感器的蓄废水罐(桶)、直流12V(或24V)电动加水控制器以及自来水/废水转换控制阀组成，其中，带有双排水口的废水分流过滤联用器装接在家庭洗涤池或家用洗衣机排水管口上，其一个排水口通过蓄废水连通管与蓄废水罐(桶)的进水口连通，蓄废水罐的出水口通过电动吸废水管连通至电动加水控制器的进水口，电动加水控制器的出水口通过输出废水联管与自来水/废水转换控制阀的废水进口连接，自来水/废水转换控制阀的出水口通过输水软管通至卫生洁具的进水口。
本实用新型的具体实施方案还包括：在蓄废水罐内设有与直流12V电动加水控制器配合工作的低水位传感器;电动加水控制器与水压开关一体联用;在蓄废水连通管上设有停蓄废水控制阀。
实际使用中，经家庭洗涤池或家用洗衣机用过的“废”水通过三通管式废水分流过滤联用器的一个排水口被收集储存在蓄废水罐内(蓄废水罐充满废水时，其余的废水可经三通管的另一个排水口由原排水管自动排出)，当卫生洁具需用水时，打开冲水阀，则电动加水控制器作用下，蓄废水罐内的废水依次由电动吸废水管、电动加水控制器水箱、输出废水联管及输水软管进入卫生洁具水池，冲洗洁具。蓄废水罐内设置低水位传感器，由低压电线与加水控制器联结，水位低时，可自动切断电源，电动加水控制器暂停工作，可以节电，蓄水罐内投放沉净剂，能防水变质又可灭菌，当无废水抽入洁具时，可随即通过自来水/废水转换控制阀转开住宅原有自来水管系，不影响使用卫生洁具。
与现有技术相比，本实用新型具有下述的优点：
1、该家庭洗涤废水自动蓄输复次应用控制装置既可作为新装设备在新建住宅中设置，也可在原有住宅中做改造系统加装应用，新建筑和旧卫生间改进组装都很方便;改造系统时，原有洗手水池和洗衣机等不移动，原有卫生洁具也无须移动，非常方便;
2、装置中装有废水分流过滤联用器，自蓄废水为主，蓄满自排;
3、应用直流低压电源驱动“电动加水控制器”联用水压开关，操作安全方便，节水效果显著，预计节水30%以上;此外，“电动加水控制器”的功率小，内设有电源开关、加水器开关与指示灯，可与水压开关同用，有利节约电源;
4、蓄废水罐(桶)内装有低水位传感器，蓄废水不够用时，可自动切断电源，使电动加水控制器随即暂停运转，指示灯灭，提示，转用自来水冲洗洁具;蓄废水罐(桶)内可加有沉净剂，用于止防废水变质污染环境;
5、装置中装设自来水/废水转换控制阀，可以根据实际需要自由使用洗涤废水或自来水两种不同水源;
6、本实用新型中的联接构件大部分为通用规格，组装方便，联接紧密，成套价钱较低。
