申请日2011.08.11
公开(公告)日2011.12.14
IPC分类号C02F1/66
摘要
本发明公开了一种水处理设备中石灰加药管的连接结构,包括连通酸性废水中和池和石灰溶解池之间的加药管，所述加药管的连接顺序为：由石灰溶解池引出，经进药阀门至加药泵入口;加药管再由加药泵出口引出，依次经止回阀、出口阀、气动阀至酸性废水中和池，在出口阀和气动阀之间的连接回流支路，经压力保护阀至石灰溶解池。本发明减少了材料的使用及工程安装中的工作量，降低了成本;由于缩短了管道长度，降低了压力损耗，即降低了能耗，可以使用功率较小的加药泵，还减小了因石灰沉积而堵塞管道的可能性。同时，本发明控制方便，提高了人员的工作效率，能更好的达到投加石灰的效果。
权利要求书

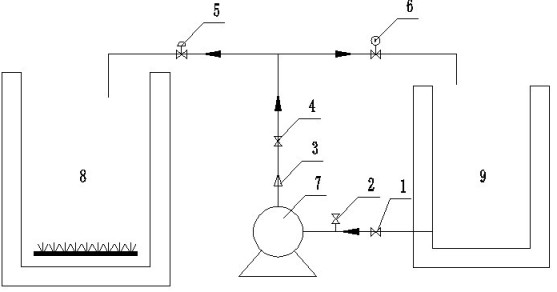

1.一种水处理设备中石灰加药管的连接结构,包括连通酸性废水中和池(8)和石灰溶解池(9)之间的加药管，其特征在于所述加药管的连接顺序为：由石灰溶解池(9)引出，经进药阀门(1)至加药泵(7)入口;加药管再由加药泵(7)出口引出，依次经止回阀(3)、出口阀(4)、气动阀(5)至酸性废水中和池(8)，在出口阀(4)和气动阀(5)之间连接回流支路，经压力保护阀(6)至石灰溶解池(9)。
2. 根据权利要求1所述的水处理设备中石灰加药管的连接结构, 其特征在于在进药阀门(1)至加药泵入口之间的加药管上接入自来水管道及其自来水阀门(2)。
说明书
一种水处理设备中石灰加药管的连接结构
技术领域
本发明涉及一种管道连接方法，具体是一种石灰加药管路的连接结构，该连接结构保证了管道的安全，适用于在线加药量大的管路中。
背景技术
目前，常规石灰加药管路的连接均采用管路回流方式投加石灰，传统的石灰加药管的连接方式是：加药管由石灰溶解池引出后，依次经进药阀门，止回阀、加药泵、止回阀、出口阀、气动阀门至酸性废水中和池，再从紧靠气动阀门前端接回流支路，该支路经手动回流阀门至石灰溶解池。手动回流阀门通过调节石灰的回流量保证管道中的压力，因管道中的压力和几个因素有关，所以回流阀需要经常性的调节大小以保证石灰的加药量，同时还要防止石灰管道的爆裂。此方式的连接有以下缺点：一是损耗管子，尤其是距离比较远时，相当于多用了一倍的管路，不仅增加了管道的成本而且增加了管路的压力损耗以及安装连接时的工作量;二是管道长度的增加引起了水力损失，增加了能耗，且容易造成石灰的沉积而堵塞管道;三是管道长度的增加，造成管道压力的增大，容易造成石灰管道的爆管，增加维修的费用及难度。
发明内容
本发明所要解决的问题是提供本发明所要解决的技术问题是石灰加药过程中常出现的管路爆管以及石灰管路堵塞问题。
本发明所述的水处理设备中石灰加药管的连接结构,包括连通酸性废水中和池和石灰溶解池之间的加药管，所述加药管的连接顺序为：由石灰溶解池引出，经进药阀门至加药泵入口;加药管再由加药泵出口引出，依次经止回阀、出口阀、气动阀至酸性废水中和池，在出口阀和气动阀之间的连接回流支路，经压力保护阀至石灰溶解池。
作为本发明的改进，在进药阀门至加药泵入口之间的加药管上接入自来水管道及其自来水阀门，用于管路的清洗。
本发明的工作过程是，加药泵提升石灰至酸性废水中和池，通过在线监测仪表控制气动阀门的开关，投加适量石灰中和废水的酸性。当气动阀门关闭后管道中的压力会上升，当达到一定压力后，回流支路上的压力保护阀门会自动打开进行泄压，保证管道中的压力不会过高，同时也保护了管道避免了爆管。
本发明减少了材料的使用及工程安装中的工作量，降低了成本;由于缩短了管道长度，降低了压力损耗，即降低了能耗，可以使用功率较小的加药泵，还减小了因石灰沉积而堵塞管道的可能性。同时，本发明控制方便，提高了人员的工作效率，能更好的达到投加石灰的效果。
