申请日2009.12.25
公开(公告)日2010.11.17
IPC分类号C02F9/04; C02F1/44; C02F1/28; C02F1/52; C02F1/78; C02F1/50; C02F1/42
摘要
本实用新型涉及一种炼油污水的深度处理设备，该设备包括依次连接的原水池、预处理装置和后处理装置，其中，所述预处理装置包括依次连接的管道混合装置、多介质过滤装置、臭氧处理装置和生物活性炭过滤装置;所述后处理装置包括依次连接的超滤装置、精密过滤装置、反渗透装置、纯水池和阴阳离子交换床。本实用新型的炼油污水的深度处理设备具有占地小，高效节能、管理方便，高效净化等突出优点，处理后的深度处理后出水满足回用水的各项指标，同时减少了酸碱废水的处理费用，延长了树脂的使用寿命，在经济效益和环境效益上的优势非常明显，特别是对缺水地区，社会效益更加显著。
权利要求书

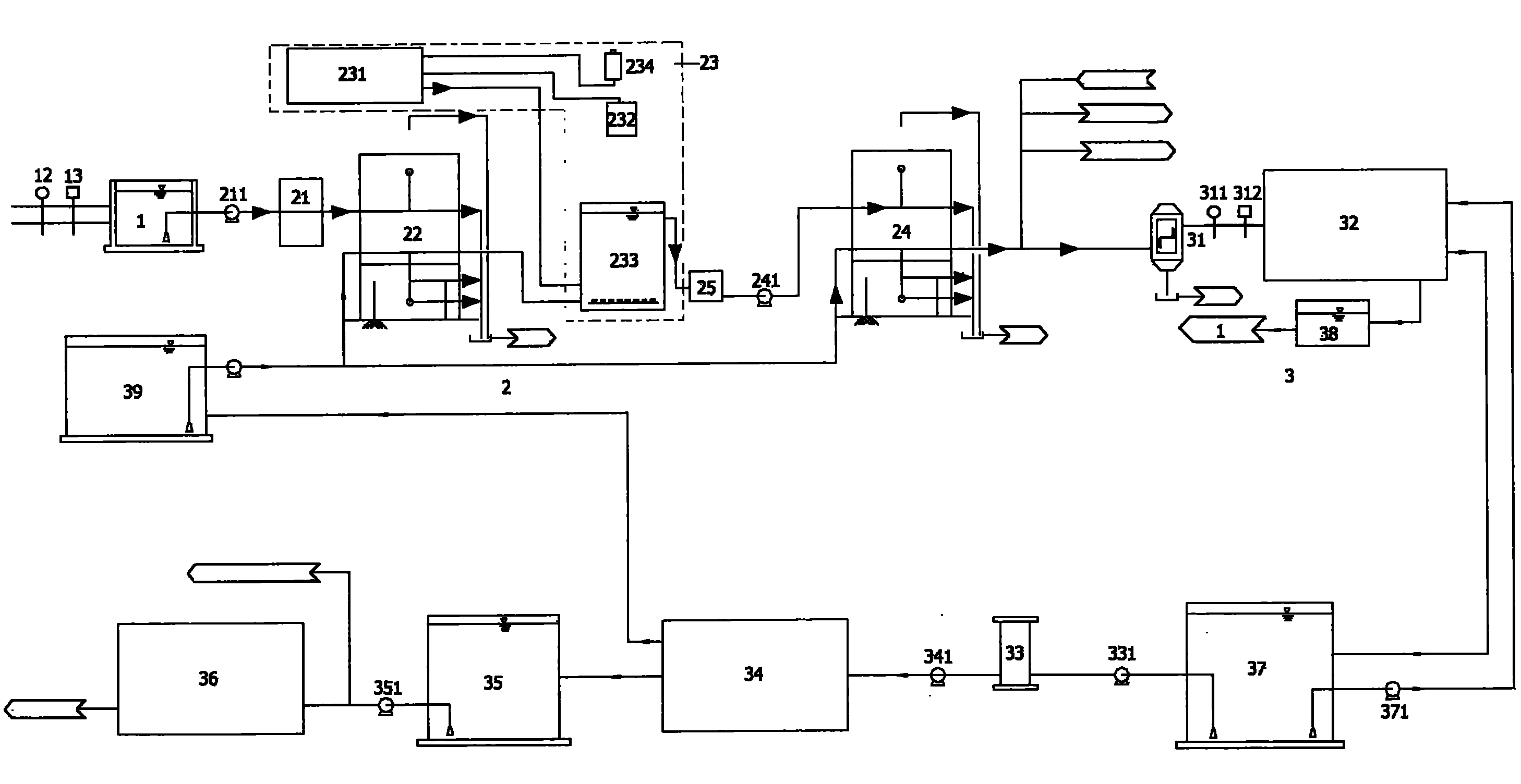

1.一种炼油污水的深度处理设备，其特征在于，所述炼油污水的深度处理设备包括依次连接的原水池、预处理装置和后处理装置;其中，所述预处理装置包括依次连接的管道混合装置、多介质过滤装置、臭氧处理装置和生物活性炭过滤装置;所述后处理装置包括依次连接的超滤装置、精密过滤装置、反渗透装置、纯水池和阴阳离子交换床。
2.如权利要求1中所述的炼油污水的深度处理设备，其特征在于：所述预处理装置和后处理装置之间还设有自清洗过滤装置。
3.如权利要求1中所述的炼油污水的深度处理设备，其特征在于：所述超滤装置和精密过滤装置之间还设有中间水池。
4.如权利要求1-3中任一所述的炼油污水的深度处理设备，其特征在于：所述臭氧处理装置由空气源臭氧发生器、空气处理系统、臭氧接触塔和电源系统组成。
5.如权利要求4中所述的炼油污水的深度处理设备，其特征在于：所述臭氧处理装置和生物活性炭过滤装置之间还设有炭滤给水池。
6.如权利要求5中所述的炼油污水的深度处理设备，其特征在于：所述炼油污水的深度处理设备还设有冲洗排水池和浓水池;其中，所述冲洗排水池与超滤装置连通，所述浓水池与反渗透装置和多介质过滤装置连通。
7.如权利要求6中所述的炼油污水的深度处理设备，其特征在于：所述精密过滤装置和反渗透装置之间设有高压泵，所述原水池和管道混合装置之间设有提升泵，所述中间水池和精密过滤装置之间设有提升泵;所述炭滤给水池和臭氧处理装置之间还设有超滤水泵;所述纯水池和阴阳离子交换床之间设有纯水泵，所述中间水池和超滤装置之间还设有反冲洗泵。
8.如权利要求1中所述的炼油污水的深度处理设备，其特征在于：所述与原水池连接的进水管设有油分析仪和COD分析仪;所述自清洗过滤装置与超滤装置之间设有油分析仪和COD分析仪。
说明书
一种炼油污水的深度处理设备
技术领域
本实用新型涉及环保领域，具体涉及一种炼油污水的深度处理设备。
背景技术
石化厂在事故状态时污水处理场出水的油和有机物会超标，对反渗透膜的损害是毁灭性的，这也是这类污水用膜系统处理无法正常运行的主要原因。由于原油质量各异，污水中的成分复杂，对管道材质的要求较高，而单纯采用高品质的金属管道会大幅增加造价。同时，现有的中水回用工程均采用室外地下混凝土水池，内贴瓷砖，但是在某些寒冷地区，常年温度较低，一年里可以室外施工的时间非常短，室外环境比较差。
在现有的污水处理场一般采用多重除油-CAST生化-BAF深度生化-混凝气浮等工艺来解决石化进水的有机物和油超标问题。并且一般采用地下水作为锅炉补充水源水，直接经过砂滤-阳床-阴床工艺后提供给锅炉系统。每年大量的取水泵站电费、酸碱采购费用、酸碱废水处理费用、树脂更换费用等使处理的成本非常高。特别是在缺水地区，严重影响了这些产区的经济效益和环境效益。
实用新型内容
本实用新型的目的在于克服现有技术的缺陷，提供一种炼油污水的深度处理设备。
本实用新型采用如下技术手段解决上述技术问题：
一种炼油污水的深度处理设备，该装置包括依次连接的原水池、预处理装置和后处理装置，其中，所述预处理装置包括依次连接的管道混合装置、多介质过滤装置、臭氧处理装置和生物活性炭过滤装置;所述后处理装置包括依次连接的超滤装置、精密过滤装置、反渗透装置、纯水池和阴阳离子交换床。
优选的，所述预处理装置和后处理装置之间还设有自清洗过滤装置。
优选的，所述超滤装置和精密过滤装置之间还设有中间水池。
优选的，所述臭氧处理装置由空气源臭氧发生器、空气处理系统、臭氧接触塔和电源系统组成。
优选的，所述臭氧处理装置和生物活性炭过滤装置之间还设有炭滤给水池。
优选的，所述配套设备还设有冲洗排水池和浓水池，其中，所述冲洗排水池与超滤装置连通，所述浓水池与反渗透装置和多介质过滤装置连通。
优选的，所述精密过滤装置和反渗透装置之间设有高压泵，所述原水池和管道混合装置之间设有提升泵，所述中间水池和精密过滤装置之间设有提升泵;所述炭滤给水池和臭氧处理装置之间还设有超滤水泵;所述纯水池和阴阳离子交换床之间设有纯水泵，所述中间水池和超滤装置之间还设有反冲洗泵，用于将中间水池中的水为超滤装置提供反冲洗水。
进一步优选的，所述炭滤给水池、中间水池、浓水池和纯水池采用拼装式不锈钢水箱。
进一步优选的，所述与原水池连接的进水管设有油分析仪和COD分析仪。
优选的，所述自清洗过滤装置与超滤装置之间设有油分析仪和COD分析仪。
优选的，所述提升泵、超滤水泵、高压泵以及纯水泵的进出水口管道采用焊接钢管或不锈钢管，空气管采用无缝钢管，排放管采用焊接钢管，高压泵出水管采用不锈钢管进行连接。所述原水池、预处理装置和后处理装置之间，以及预处理装置和后处理装置的各组成部分之间除了上述提升泵、超滤水泵、高压泵以及纯水泵的进出水口管道以外均通过聚氯乙烯管(UPVC管)进行连接。
本实用新型根据石化行业废水含油浓度高、有机物浓度高、水质条件复杂多变的特点，工程采用O3+BAC-UF-RO为主体的锅炉补充水源水水处理工艺。考虑到工程安全等因素，设置杀菌系统、精密过滤器等安全保障措施。
在本实用新型中，炼油污水首先经过预处理，去除污水处理场出水中大部分的油及有机物，避免了在后续处理中油和有机物对于反渗透膜的损害，使得污水用膜系统能够正常运行。在进行预处理以后，采用超滤(UF)——反渗透(RO)——阴阳离子交换除盐(复床)工艺对预处理后的炼油污水进行后处理。在后处理过程中，通过在超滤和反渗透处理之间设置杀菌、精密过滤及自动清洗过滤等步骤，截留了出水中遗留下来的颗粒状杂质，以防损害反渗透膜;然后进入阳床系统，企业现有阳床及以后流程可以满足要求，继续回用。经过处理后的出水中绝大部分的氨氮化合物、CODCr及油污被去除，处理后出水可以作为锅炉补充水源水、除焦水、绿化用水或者循环水冷却水进行回用。
本实用新型根据石化行业废水含油浓度高、有机物浓度高、水质条件复杂多变的特点，工程采用O3+BAC-UF-RO为主体的锅炉补充水源水水处理工艺。考虑到工程安全等因素，设置杀菌系统、精密过滤器等安全保障措施。
在本实用新型中，炼油污水首先经过预处理，去除污水处理场出水中大部分的油及有机物，避免了在后续处理中油和有机物对于反渗透膜的损害，使得污水用膜系统能够正常运行。在进行预处理以后，采用超滤(UF)——反渗透(RO)——阴阳离子交换除盐(复床)工艺对预处理后的炼油污水进行后处理。在后处理过程中，通过在超滤和反渗透处理之间设置杀菌、精密过滤及自动清洗过滤等步骤，截留了出水中遗留下来的颗粒状杂质，以防损害反渗透膜;然后进入阳床系统，企业现有阳床及以后流程可以满足要求，继续回用。经过处理后的出水中绝大部分的氨氮化合物、CODCr及油污被去除，处理后出水可以作为锅炉补充水源水、除焦水、绿化用水或者循环水冷却水进行回用。
