申请日2009.12.25
公开(公告)日2010.10.13
IPC分类号C02F1/48
摘要
一种组合型磁水处理器，它包括：管接头、强磁块、磁座、磁水处理器管体;管接头位于磁水处理器管体的两端并将磁水处理器管体封闭，在磁水处理器管体内安装有磁座和强磁块组合成的条状体;磁座两端分另开有凹槽，强磁块为片状，其两侧边分别置于两磁座的凹槽内，多个强磁块与磁座互相连接形成长条状。本实用新型具有很好的防垢作用，能阻止产生强、硬、厚垢，仅会有松软很薄的薄垢附着;对已经存在的强、硬、厚垢在使用该磁水处理器后，会逐步变软并脱落。
权利要求书

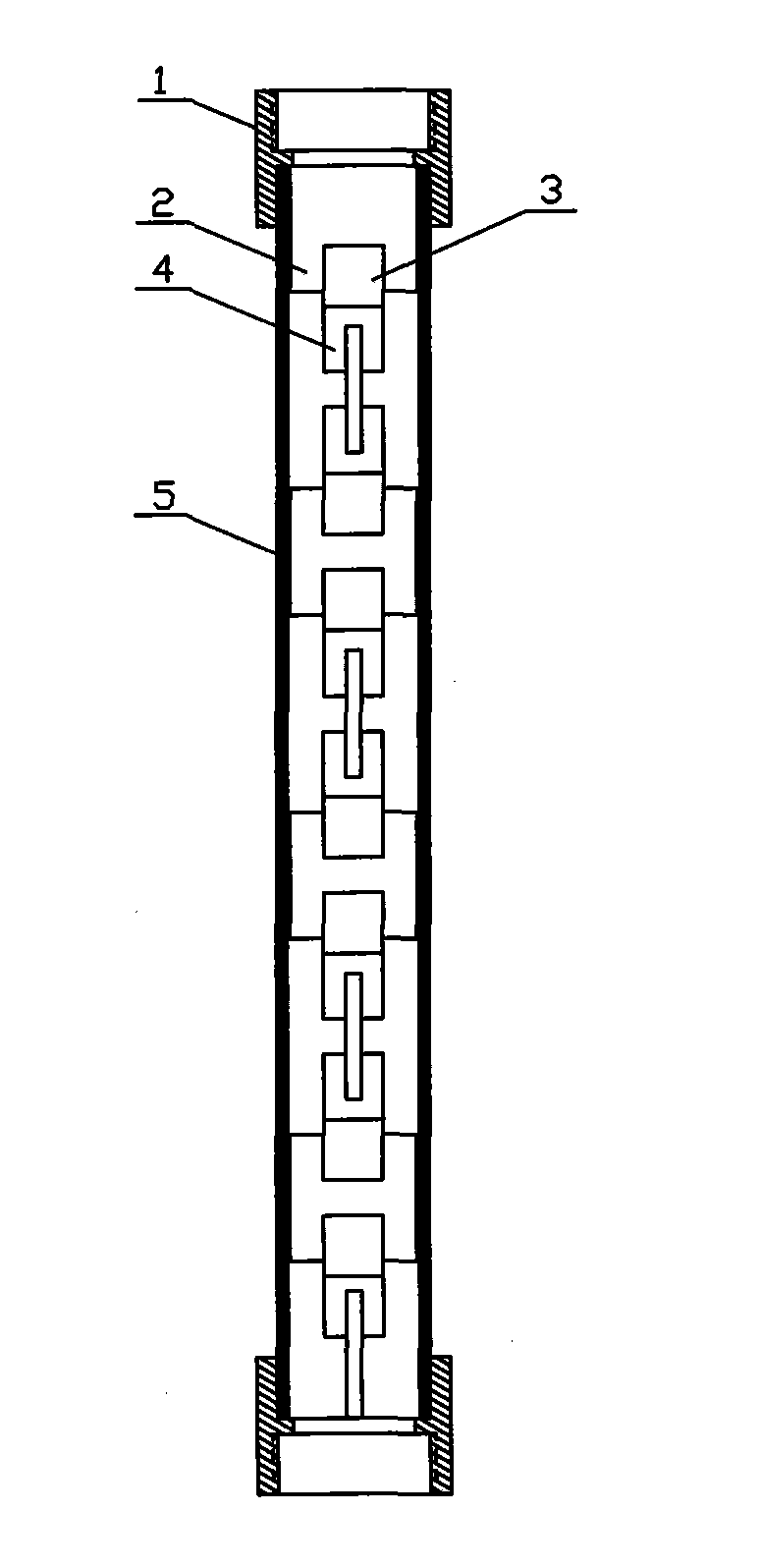

1.一种组合型磁水处理器，其特征在于：它包括：管接头(1)、强磁块(2)、磁座、磁水处理器管体(5);管接头(1)位于磁水处理器管体(5)的两端并将磁水处理器管体(5)封闭，在磁水处理器管体(5)内安装有磁座和强磁块(2)组合成的条状体;磁座两端分另开有凹槽，强磁块(2)为片状，其两侧边分别置于两磁座的凹槽内，多个强磁块与磁座互相连接形成长条状。
2.根据权利要求1所述的一种组合型磁水处理器，其特征在于：磁座由多棱柱凸磁座(3)、多棱柱孔磁座(4)组合而成，多棱柱凸磁座(3)一端开有凹槽，另一端设计有多棱柱状凸台;多棱柱孔磁座(4)一端开有凹槽，另一端设计有多棱柱状沉孔，沉孔与凸台相配合;多棱柱凸磁座(3)、多棱柱孔磁座(4)上的两个凹槽成90度角。
说明书
组合型磁水处理器
技术领域
本实用新型涉及一种太阳能热水器部件，尤其涉及一种太阳能热水器管路中使用的组合型磁水处理器。
背景技术
目前市场上的太阳能热水器都采用热管直接对自来水进行加热，自来水直接在热管、水箱及上下水管路中流动，由于自来水具有一定硬度，长期使用将不可避免地在热管、上下水管路及水箱中结垢，在热管中结垢将大大降低热管的热转换效率;在水箱及上下水管路中结垢则容易导致管路的阻塞，影响水流量，并且容易滋生细菌，影响水质的卫生安全。现有防垢技术很多，但有的成本高如软化水系统，有的则寿命短如镁棒需要定期检查更换，都不适合在太阳能热水器中普及使用。
发明内容
本实用新型的目的是提供一种成本低、安装使用方便的组合型磁水处理器。
为实现上述目的，本实用新型的技术方案如下：
一种组合型磁水处理器，其特征在于：它包括：管接头、强磁块、磁座、磁水处理器管体;管接头位于磁水处理器管体的两端并将磁水处理器管体封闭，在磁水处理器管体内安装有磁座和强磁块组合成的条状体;磁座两端分另开有凹槽，强磁块为片状，其两侧边分别置于两磁座的凹槽内，多个强磁块与磁座互相连接形成长条状。
上述的一种组合型磁水处理器，其特征在于：磁座由多棱柱凸磁座3、多棱柱孔磁座组合而成，多棱柱凸磁座一端开有凹槽，另一端设计有多棱柱状凸台;多棱柱孔磁座一端开有凹槽，另一端设计有多棱柱状沉孔，沉孔与凸台相配合;多棱柱凸磁座、多棱柱孔磁座上的两个凹槽成90度角。
该专利产品采用标准的管接头、磁水处理器管体，除此仅有三种零件，且成本低，使用灵活，根据水质情况其长度可随意组合，其流通量可并联增加，性能稳定可靠，寿命长。几乎没有维护工作量。
本实用新型中，水在垂直通过一定磁场强度与磁路长度时，其张力、介电系数、分子引力与结构均会发生微妙的变化，有些变化甚至通过仪器可测量出来。长期、大量的实践证明，流经过一定磁场强度与磁路长度的普通水，具有很好的防垢作用，能阻止产生强、硬、厚垢，仅会有松软很薄的薄垢附着;对已经存在的强、硬、厚垢在使用该磁水处理器后，会逐步变软并脱落。下面结合附图和实施例作进一步说明。
