申请日2007.04.19
公开(公告)日2008.04.02
IPC分类号C02F1/46; C02F1/48
摘要
本实用新型公开了一种防垢水处理器，它包括罐体、配装于罐体内的过滤装置和罐体封头，其特征在于所述过滤装置的上部装配有磁软化装置，磁软化装置上部的罐壁上装配有高频电子防垢装置。设置的强磁场使细菌生存环境恶化，可有效抑制水中菌、藻类的生成，电子防垢装置可使水中蒂合的链状大分子断裂成单个小分子，并可降低、溶解已形成的垢类，特定频谱的电磁波在水中形成大量溃散的负电荷，达到控制设备腐蚀目的，并可穿透细菌细胞壁，使细菌逐渐死亡，达到抑制菌、藻类生存繁殖的效果，设置的悬臂支架便于及时打开封头进行清洗。具有双重的防垢、阻垢及防腐蚀功能，结构简单，占地面积小，拆卸方便，广泛用于民用和工业水处理。
权利要求书

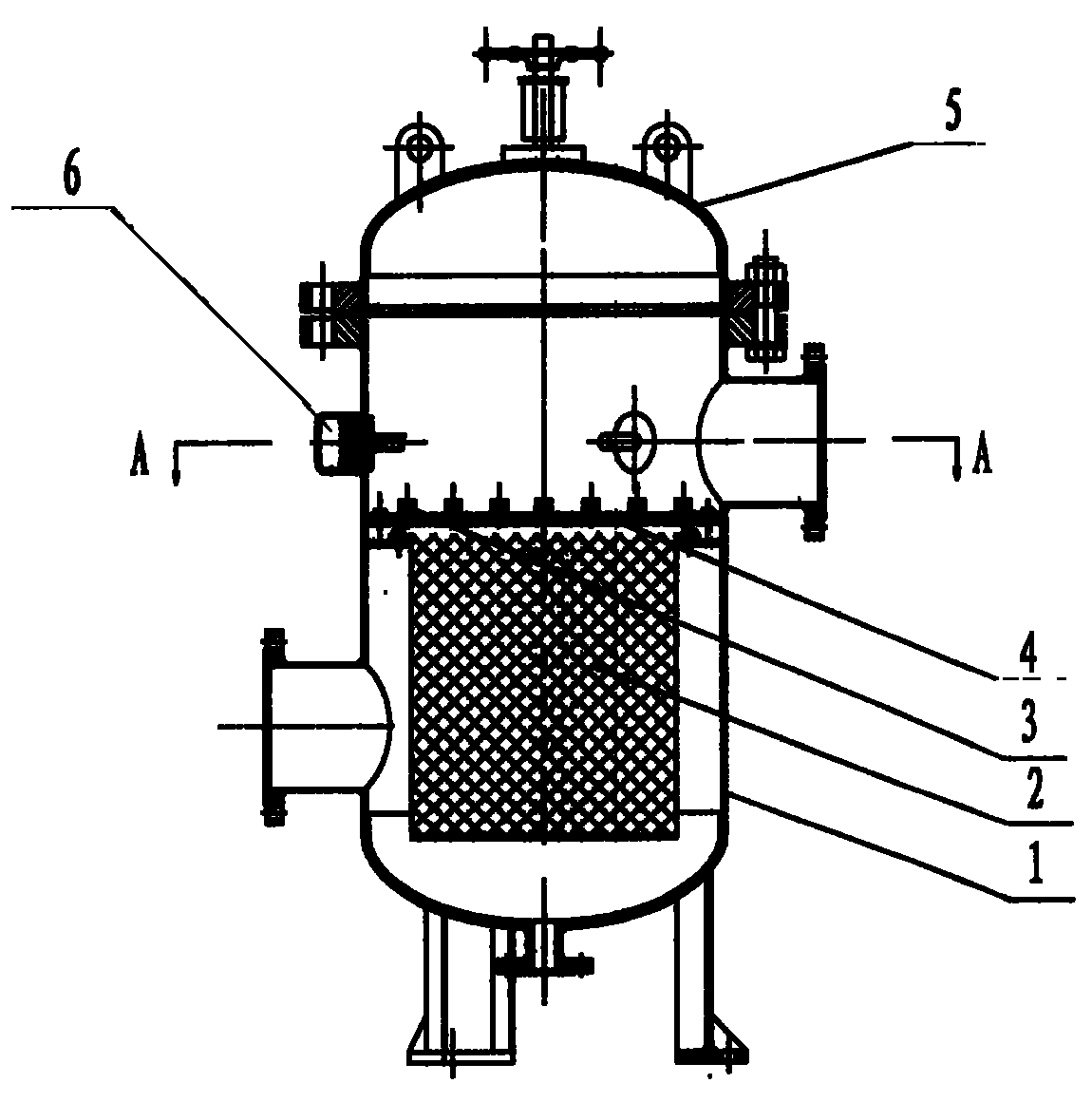

1.一种防垢水处理器，包括罐体、配装于罐体内的过滤装置和罐体封头， 其特征在于所述过滤装置的上部装配有磁软化装置，磁软化装置上部的罐壁上 装配有高频电子防垢装置。
2.根据权利要求1所述的防垢水处理器，其特征在于所述高频电子防垢装 置位于过滤装置的下部。
3.根据权利要求1所述的防垢水处理器，其特征在于所述高频电子防垢装 置在罐体水平方向的罐壁上均匀分布。
4.根据权利要求1所述的防垢水处理器，其特征在于所述罐体与封头间设 有一悬臂，悬臂下端与罐体上部的悬臂支架转动连接，悬臂上端与封头转动连 接。
5.根据权利要求1所述的防垢水处理器，其特征在于所述磁软化装置由层 状间隔排列于罐体内篦状支架上的永磁块组成，永磁块与篦状支架固连。
说明书
一种防垢水处理器
技术领域
本实用新型涉及防垢水处理器，具体涉及可防垢、防腐、杀菌、灭藻的综 合水处理装置。
背景技术
物理化防垢、防腐、杀菌、灭藻、过滤综合水处理于80年代末90年代初在 我国民用和工业水处理过程中得以应用，这些设备主要包括：铁氧体磁水处理 器、钕铁硼磁水处理器、静电水处理器、电子水处理器、全程水处理器、综合 水处理器等等，这些设备在民用和工业水处理环节发挥了重要作用。在长期的 生产实践中，人们发现这些设备存在着结构简单，功能单一，设备拆装繁琐， 防垢、防腐、杀菌、灭藻效果差，过滤精度不高等缺陷。因而如何大幅提高物 理化水处理设备的防垢、防腐、杀菌、灭藻的效果，提高过滤精度，降低环境 污染，成为一亟待解决的问题。
发明内容
本实用新型目的在于提供一种结构合理并具有多种功能和作用的水处理装 置，以克服现有技术存在的不足。
本实用新型目的通过以下措施实现：这种防垢水处理器包括罐体、配装于 罐体内的过滤装置和罐体封头，其特征在于所述过滤装置的上部装配有磁软化 装置，磁软化装置上部的罐壁上装配有高频电子防垢装置。
所述高频电子防垢装置还可位于过滤装置的下部，即过滤装置位于罐体内 中部。其中过滤装置由过滤桶和滤料组成，根据水质、工况、流量情况，过滤 桶可装设一桶至数十桶，滤料可选用机械过滤网或纤维滤布。
所述罐体与封头间设有一悬臂，悬臂下端与罐体上部的悬臂支架转动连接， 悬臂上端与封头转动连接。装设该装置后，可方便快捷打开罐体进行清洗维护。
所述磁软化装置由层状间隔排列于罐体内篦状支架上的永磁块组成，永磁 块与篦状支架固连。该永磁块采用钕铁硼强磁体，可设置一层或多层并以异极 相对排列，当水流经过该强磁永磁场时被磁力线充分切割，可有效破坏水分子 氢键结构，使水的表面张力降低，活性增强，溶解度提高，渗透力增强，从而 破坏Ca2+、Mg2+与CO3 2-的亲和、破坏垢类形成。
所装设的高频电子防垢装置由特定频谱的高频电磁换能器和发射极组成， 当进水从罐体下部进口进入时首先经特定频谱的电磁波的作用。根据水质、工 况、流量情况，该高频电子防垢装置采用一组至二十四组在罐体水平方向的罐 壁上均匀分布。该高频电子防垢装置通过向水中发射高频电磁能量，使水中已 经蒂合的链状大分子断裂成单个小分子，使水中溶解盐的正负离子被水分子包 围，运动速度降低，有效碰撞次数减少，同时由于水体吸收了大量被激活的电 子，使水的偶极矩增强，与碳酸盐的亲和力增强，从而可降低、溶解已经形成 的垢类，从而达到防垢、除垢的效果。同时，通过向水中发射特定频谱的电磁 波，在水中形成大量溃散的负电荷，使钢制器壁的腐蚀产物Fe2O3转化为稳态 的Fe3O4，从而达到控制腐蚀的目的。另外，所发射的特定频谱的高能电磁波， 可穿透细菌细胞壁，破坏其赖以生存的酶系统，使细菌逐渐死亡。
本实用新型取得的技术进步：由于在罐体内装设磁软化装置和高频电子防 垢装置，使本实用新型具有双重的防垢、阻垢及防腐蚀功能，可有效提高循环 水的浓缩倍率，降低新水补充量，减少排污量，具有良好的过滤功能，可大大 降低水中悬浮物含量。所形成的强磁场使得细菌生存环境恶化，可有效抑制水 中菌、藻类的生成，达到抑制菌、藻类生存繁殖的效果，从而保障水质的稳定 性，保证了冷却及换热设备管路和水处理系统的正常运行。当需对罐体内各装 置清洗时，可利用所设置的悬臂支架快速方便省力地打开封头对内部装置进行 清洗。本实用新型是集防垢、防腐、杀菌、灭藻、过滤于一体的综合水处理设 备，运行稳定可靠，维护量少，耗电小，系统阻力低，节约水资源，可减少工 业冷却循环水的加药量，减少化学药剂对水体的污染，降低工业冷却循环水的 运行费用，与传统的加药水处理方式相比，运行费用低，无环境污染，结构简 单，占地面积小，拆卸方便，可广泛用于化工、环保等民用和工业水处理领域。
