申请日2007.04.18
公开(公告)日2007.10.31
IPC分类号F23G7/06; C02F1/04
摘要
本发明属于废水处理领域，具体涉及一种煤气炉用酚水处理工艺及装置。本发明所述工艺其特征是空气与下段煤气进行热交换后与雾化的酚水接触，使酚水中的酚蒸发，再将蒸发出的酚焚烧。本发明所述装置包括两段煤气发生炉，酚水池，其特征在于还设有旋风饱和塔、管壳式换热器、空气泵、酚水泵。本发明所述的工艺及装置具有节能降耗，环保、有效处理酚水的优点。本发明利用两段煤气发生炉的下段煤气加热空气，既降低了下段煤气的温度，减轻了煤气冷却装置的负荷，又为酚水处理提供了足够的热量，蒸发的酚以气态的形式被输送到两段煤气炉底部的燃烧层，焚烧的更加彻底，减少了对环境的污染。
权利要求书
1.一种煤气炉用酚水处理工艺，其特征是空气与下段煤气进行热交换后与雾化的酚水接触， 使酚水中的酚蒸发，再将蒸发出的酚焚烧分解。
2.根据权利要求1所述的煤气炉用酚水处理工艺，其特征是空气通过管壳式换热器与下段煤 气进行热交换，雾化的酚水由上向下喷洒，与逆向的升温后的空气接触，蒸发出的酚随流 动的空气输送到煤气炉的燃烧层焚烧分解。
3.一种所述的煤气炉用酚水处理装置，包括两段煤气发生炉，酚水池，其特征在于还设有旋 风饱和塔、管壳式换热器、空气泵、酚水泵，旋风饱和塔上设有进气口、出气口、排污口， 旋风饱和塔的顶部设有雾化器，出气口通过管路与两段煤气发生炉底部连接，雾化器通过 管路与酚水泵连接，酚水泵通过管路与酚水池连接，管壳式换热器分为管程和壳程，管程 上设有煤气进口、煤气出口，壳程上设有空气进口、空气出口，空气进口通过管路与空气 泵连接，空气出口通过管路与旋风饱和塔的进气口连接。
4.根据权利要求3所述的煤气炉用酚水处理装置，其特征在于进气口位于旋风饱和塔侧壁的 下部，出气口位于旋风饱和塔侧壁的上部。
5.根据权利要求3所述的煤气炉用酚水处理装置，其特征在于进气口位于旋风饱和塔的顶 部，进气口在旋风饱和塔内向下延伸至塔底附近，出气口位于旋风饱和塔侧壁的上部。
6.根据权利要求3或4或5所述的煤气炉用酚水处理装置，其特征在于旋风饱和塔内设有填 料。
说明书
煤气炉用酚水处理工艺及装置
技术领域
本发明属于废水处理领域，具体涉及一种煤气炉用酚水处理工艺及装置。
背景技术
煤气站含酚污水的处理一直是煤气化专业人士特别关注的事，目前普遍采用的方法是采 用焚烧炉进行焚烧，能够彻底将酚水分解为无害的水和二氧化碳，这种方法尽管简单有效， 但是烧掉1kg酚水需要消耗掉约0.12kg焦油或0.7Nm3煤气，一台直径3.2m的两段煤气发生 炉一天约产生4000kg酚水，需要消耗480kg焦油或2800Nm3煤气，企业要为此承担高昂的 处理费用，同时能源的消耗量也很大，在目前能源昂贵的情况下，更加重了企业的负担;还 有一种处理的方法是将酚水作为添加剂制作水煤浆消耗掉，但是这种方法只适用于建筑、陶 瓷场，无法在其他的行业使用，具有局限性。
发明内容
本实用新型的目的在于提供一种节省能源，有效处理酚水的煤气炉用酚水处理工艺及装 置。
本发明是通过以下技术方案实现的：
即一种煤气炉用酚水处理工艺，其特征是空气与下段煤气进行热交换后与雾化的酚水接 触，使酚水中的酚蒸发，再将蒸发出的酚焚烧分解。
空气可以通过管壳式换热器与下段煤气进行热交换，雾化的酚水由上向下喷洒，与逆向 的升温后的空气接触，蒸发出的酚随向上流动的空气输送到煤气炉的燃烧层焚烧分解，将酚 彻底分解为无害的水和二氧化碳。

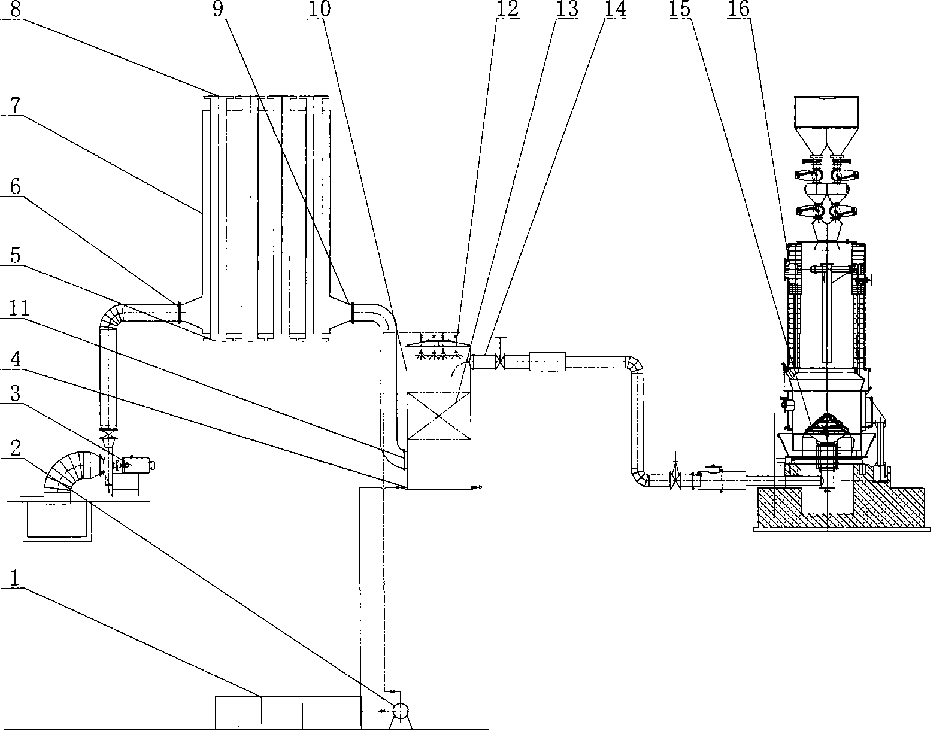

一种所述的煤气炉用酚水处理装置，包括两段煤气发生炉，酚水池，其特征在于还设有 旋风饱和塔、管壳式换热器、空气泵、酚水泵，旋风饱和塔上设有进气口、出气口、排污口， 旋风饱和塔的顶部设有雾化器，出气口通过管路与两段煤气发生炉底部连接，雾化器通过管 路与酚水泵连接，酚水泵通过管路与酚水池连接，管壳式换热器分为管程和壳程，管程上设 有煤气进口、煤气出口，壳程上设有空气进口、空气出口，空气进口通过管路与空气泵连接， 空气出口通过管路与旋风饱和塔的进气口连接。
进气口可以位于旋风饱和塔侧壁的下部，也可以位于旋风饱和塔的顶部，进气口在旋风 饱和塔内向下延伸至塔底附近，出气口位于旋风饱和塔侧壁的上部。
为了使升温的空气与雾化的酚水更加充分的接触，可以在旋风饱和塔内设填料，填料可 以采用瓷环等。
本发明所述的工艺及装置具有节能降耗，环保、有效处理酚水的优点。本发明利用两段 煤气发生炉的下段煤气加热空气，即降低了下段煤气的温度，减轻了煤气冷却装置的负荷， 又为酚水处理提供了足够的热量，蒸发的酚以气态的形式被输送到两段煤气炉底部的燃烧层， 焚烧的更加彻底，减少了对环境的污染，脱离酚的污水经检测，如酚的含量仍然过高，可以 将污水引回酚水池，继续进行处理，直至符合排放要求为止，如酚的含量符合排放要求，可 以直接将污水排放。
