申请日2010.03.27
公开(公告)日2011.02.09
IPC分类号C02F1/28
摘要
一种用于苯甲酸苄酯生产废水处理的筛板布水树脂塔，塔顶部设有废水进水管，塔底部设有出水管，在树脂吸附塔内设有二级组合式筛板，其中一级筛板设置在树脂吸附塔的下部，该筛板与塔底之间形成的空腔与出水管相连通，二级筛板设置在树脂吸附塔的中部，所述一级筛板与二级筛板之间形成的腔体内填充有树脂填料。本实用新型的结构简单合理，使用效果稳定，效率高，投资省，成本低等优点。由于树脂吸附塔塔中、下部分别设一块聚四氟塑料布水板，在树脂量不变的情况下，出水COD值由1000左右降至500以下，废水处理量也由6BV提升到10BV左右。
权利要求书
1.一种用于苯甲酸苄酯生产废水处理的筛板布水树脂塔，塔顶部设有废水进水管，塔底部设有出水管，其特征是树脂吸附塔内设有二级组合式筛板，其中一级筛板设置在树脂吸附塔的下部，该筛板与塔底之间形成的空腔与出水管相连通，二级筛板设置在树脂吸附塔的中部，所述一级筛板与二级筛板之间形成的腔体内填充有树脂填料。
2.根据权利要求1所述的用于苯甲酸苄酯生产废水处理的筛板布水树脂塔，其特征是所述二级筛板上还铺设有树脂填料。
3.根据权利要求1所述的用于苯甲酸苄酯生产废水处理的筛板布水树脂塔，其特征是所述筛板分为三层，上层为小孔径筛板，中层为支撑网格板，底层为大孔径筛板。
说明书
用于苯甲酸苄酯生产废水处理的筛板布水树脂塔
技术领域
本实用新型涉及一种布水树脂塔，尤其是涉及一种用于苯甲酸苄酯生产废水处理的筛板布水树脂塔。
背景技术
在生产苯甲酸苄酯的过程中会产生很多的废水，如果不进行有效的去污处理而直接排放将会对环境造成很大的污染。在工厂里对该废水都是用树脂吸附法进行处理，而通常树脂塔除了塔底铺设阻挡树脂的隔板外，并无其它构件，树脂填充后即可使用。在实际使用过程中，我们发现：废水自塔顶泵流入后，在流动过程中很容易形成“短路”现象，造成处理废水的质量不高，处理量也不大。
发明内容
本实用新型主要解决现有树脂吸附塔对废水进行处理时，塔底只铺设一层隔挡板容易形成“短路”现象，造成处理废水的质量不高、处理量偏低等技术问题。

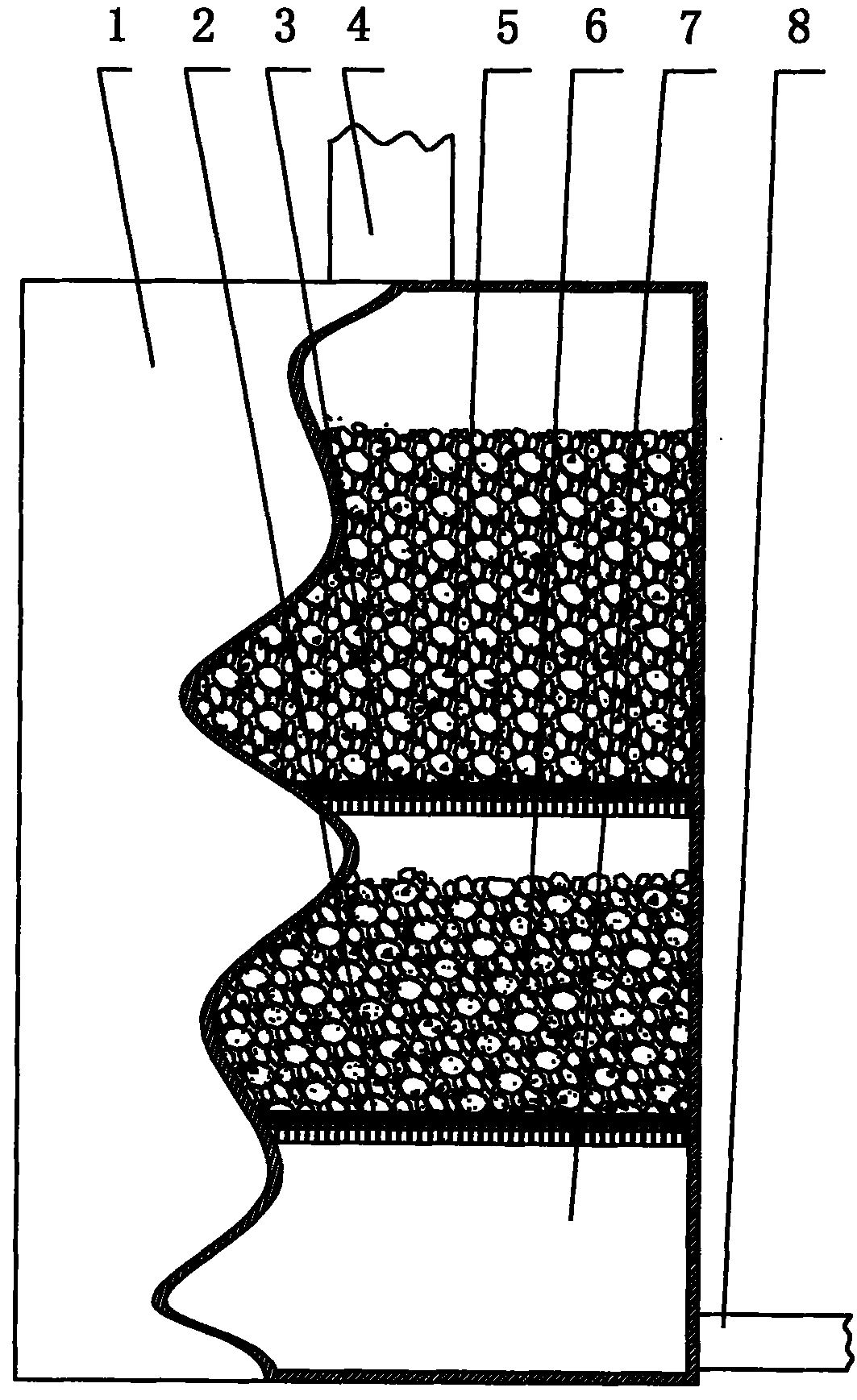

为了解决上述问题，本实用新型所采用的技术方案是：该树脂吸附塔塔顶部设有废水进水管，塔底部设有出水管，在树脂吸附塔内设有二级组合式筛板，其中一级筛板设置在树脂吸附塔的下部，该筛板与塔底之间形成的空腔与出水管相连通，二级筛板设置在树脂吸附塔的中部，所述一级筛板与二级筛板之间形成的腔体内填充有树脂填料。
作为优选，所述二级筛板上还铺设有树脂填料。
作为优选，所述筛板分为三层，上层为小孔径筛板，中层为支撑网格板，底层为大孔径筛板。
本实用新型的结构简单合理，使用效果稳定，效率高，投资省，成本低等优点。由于树脂吸附塔塔中、下部分别设一块聚四氟塑料布水板，在树脂量不变的情况下，出水COD值由1000左右降至500以下，废水处理量也由6BV提升到10BV左右。
