申请日2010.03.29
公开(公告)日2012.02.29
IPC分类号E03C1/122
摘要

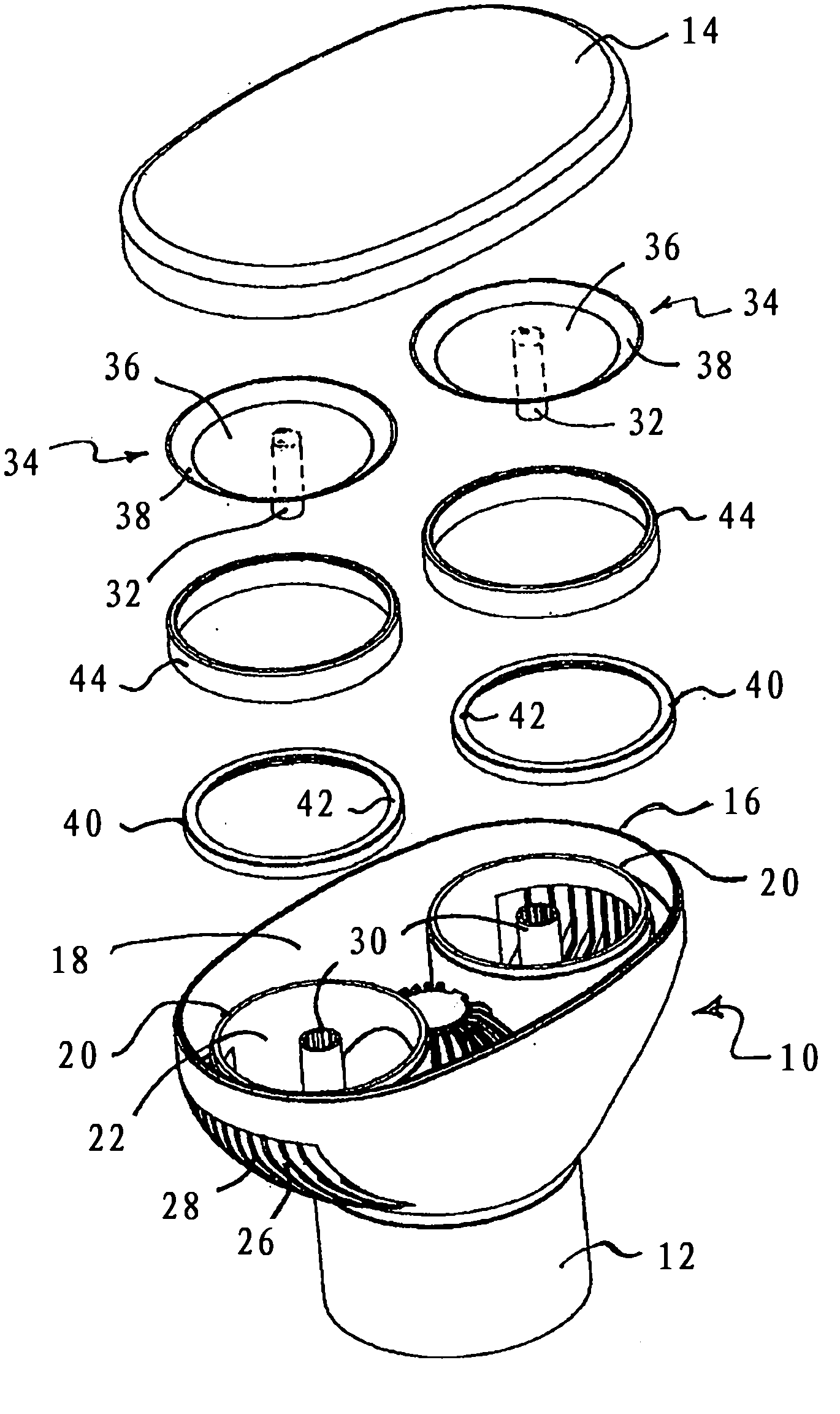

一种阀被设计成连接至生活废水管道系统，以用于响应系统中压力的下降使大气进入废水管道通向阀功能件，从而保护系统中的脱水器并防止来自系统的污浊空气排放到空气中。该阀包括：椭圆的碗形阀壳体(10);竖直的管状件(12)，其从壳体(10)向下延伸并适于连接至废水管道系统;内部空间(18)，其在阀壳体(10)内并容纳阀功能件(20、22、34);至少一个通道(17)，其从管状件(12)的内部空间通向阀功能件(34);至少一个通道(26)，其从阀功能件(22)通向周围环境;以及盖元件(14)，其覆盖所述内部空间(18)，具有在阀功能件(20、22、34)之上的一距离处的顶壁。阀壳体(10)设置有至少两个阀功能件(20、22、34)，每个阀功能件包括圆形阀座(20)，所述圆形阀座向下延伸以便形成在阀壳体(10)内并连接至阀壳体的管状空间(22)，并且可移动的阀元件(34)具有碗形中部(36)和向上延伸的周边锥形边缘(38)，可移动的阀元件的外表面靠在处于闭合位置的圆形阀座(20)上。
权利要求书
1.一种进气阀，其连接至生活废水管道系统，以用于响应系统中 压力的下降使大气进入废水管道通向阀功能件，从而保护系统中的脱 水器并防止来自系统的污浊空气排放到空气中，所述阀包括：椭圆的 碗形阀壳体(10);竖直的管状件(12)，其从壳体(10)向下延伸并 适于连接至废水管道系统;内部空间(18)，其在阀壳体(10)内并容 纳阀功能件(20、22、34);至少一个通道(17)，其从管状件(12) 的内部空间通向阀功能件(34);至少一个通道(26)，其从阀功能件 (22)通向周围环境;以及盖元件(14)，其覆盖所述内部空间(18)， 具有在阀功能件(20、22、34)之上的一定距离处的顶壁;
其特征在于，阀壳体(10)具有至少两个阀功能件(20、22、34)， 每个阀功能件包括圆形阀座(20)，所述圆形阀座向下延伸以便形成在 阀壳体(10)内并连接至阀壳体的管状空间(22)，并且可移动的阀元 件(34)具有碗形中部(36)和向上延伸的周边锥形边缘(38)，可移 动的阀元件的外表面靠在处于闭合位置的圆形阀座(20)上。
2.根据权利要求1所述的进气阀，其特征在于，阀壳体(10)的 内部(16)设置有两个圆形阀座(20)，两个圆形阀座相对于椭圆形壳 体(10)的中心对称地设置。
3.根据权利要求1所述的进气阀，其特征在于，设置在下部的管 状元件(12)之上的管状空间(22)的下部通过连接至管状件(12) 的上部的锥形壁24被隔离。
4.根据权利要求1和3所述的进气阀，其特征在于，管状空间(22) 的下末端的剩余表面设置有通向周围空气的孔(26)，所述孔(26)与 外部格栅(28)分离，以便避免不期望的物体或昆虫进入。
5.根据权利要求1所述的进气阀，其特征在于，每个管状空间(22) 的中心设置有管状引导件(30)，所述管状引导件从阀壳体(10)向上 延伸并且被设计成与杆(32)相配合，所述杆从阀元件(34)的碗形 部分(36)的下部的中心向下延伸。
6.根据权利要求1所述的进气阀，其特征在于，圆形阀座(20) 设置有柔性的环(40)，所述环具有内部的悬臂状唇部42。
7.根据权利要求6所述的进气阀，其特征在于，柔性的环(40) 通过环(44)被夹紧到阀壳体(10)的圆形阀座(20)上。
8.根据权利要求1所述的进气阀，其特征在于，阀壳体(10)的 内部空间(18)借助于孔(17)而通向管状件(12)，所述孔由内部格 栅(19)分开以避免不期望的物体或昆虫进入阀壳体(10)。
9.根据权利要求1和5所述的进气阀，其特征在于，管状引导装 置(30)沿它们的内表面设置有纵向肋(31)，以便减小在可移动的阀 元件(34)的杆(32)和管状引导装置(30)的内表面之间的摩擦。
说明书
用于生活污水管道系统的高容量进气阀
技术领域
本发明涉及大容量的进气阀，其连接至生活废水管道系统，以便 保护在系统中的脱水器并防止废水管道或下水道与周围大气之间的连 通，当所述管道系统内的压力下降时，所述阀自动地打开以便使外部 大气进入管道系统。
建筑物排水装置和通风系统涉及这样的情况，由于任何电器的排 放产生不稳定的向下的水流，在正常操作条件下，在系统的竖直管道 内形成被引入的气流。为了使居住空间免受污浊的气味，每个电器通 常都由脱水器的密封而保护。由于在排水系统内水落下的情况的变化 产生气压的突然的变化，这通常能通过系统内的压降所引起的虹吸作 用或通过水过量引起的气路密封的背压的作用而破坏这些脱水器的密 封。
背景技术
已经提供了一些进气阀，以避免所述缺陷，并且还提供了这样的 可能，即，避免废水管道系统必须在建筑物的顶部的外侧开通风口， 因为所述阀只响应于废水管道系统中的低于大气压的情况而打开。
优选地，所述阀被设计成确保来自阀的进气口的最大可能的进入 空气流向废水管道系统，同时经过暂时打开的阀膜。
本申请人的专利文献US 4232706公开了一种自动阀装置，在该装 置中，构成阀主体的竖直管包括在器上端处的压缩件，该压缩件采取 文氏管的形式，器与盖相配合，以便形成周边进气口，该进气口设置 有环形阀元件，环形阀元件设置在压缩件的外部，并且当在管道中产 生负压时能翘起，同时使新鲜空气穿入竖直的废水管，并且当压力平 衡或当出现过压时，处于闭合位置，在闭合位置中防止废气逸出。
所述阀包括环形周边开口，在环形阀元件抬起的情况下所述开口 干扰进入的空气通向与废水管相连的竖直管。虽然，该装置通常具有 良好的效果，即，由于文氏管状的管而增加了进气量，但可能会发生 这样的情况，在负载很重的情况下，在环形进气开口和通向废水管的 通道之间可能发生湍流。当来自环形阀元件(处于抬起位置)的外径 的全部气流被强迫集中在管道系统的中部管部内(管道系统的中部管 部相对于整个环形阀截面具有较小的直径和通常较小的截面)，并且将 (在一定情况下)减小空气的进入量时，可能发生所述湍流。
在这种类型的阀中，圆形和环形的阀元件通常靠在两个同心的阀 座(每个阀座具有圆形密封表面)上。在阀元件发生变形或扭曲时， 在所述阀元件与两个密封表面中的至少一个密封表面的必要的气密密 封方面会产生问题。
文献US 6532988公开了一种阀，器具有阀主体，该阀主体具有至 少两个与大气连通的进气开口，每个开口交替与通向废水管道系统的 通道连通;开口和通道等距地分配在阀壳体内(在相对于阀座高度的 水平截面中观察时)。在正常位置，阀元件靠在阀座上，阀座将开口与 通道分开。所述阀元件具有大致蝴蝶形的密封表面，一个阀实施例具 有沿直径相反的两个空气开口，开口设置成分别垂直于于沿直径相反 的两个空气通道。空气在阀内分布的特殊形状提供了最大量的并且平 衡良好的进气口和下水道系统的通风口，但是，制造壳体和蝴蝶形的 阀元件时比较难和成本较高的。另外，(具有复杂的周边的)阀元件和 阀座的最佳水平高度不是经常能得到的，模制的塑料元件导致阀产生 可能的密封问题。
发明内容
本发明的主要目的是通过提供自动的进气阀(具有容易制造的节 制阀元件和相应的阀座)来解决上述的缺陷，由此，空气流量保持不 变甚至增大了(对于具有基本相同的外部尺寸的阀而言)。
根据本发明的技术特征实现了以上的目的，这些技术特征在所附 的权利要求中更具体地被描述
