申请日2010.06.23
公开(公告)日2010.11.03
IPC分类号C02F11/12
摘要
本发明公开一种污水处理厂污泥脱水与填埋一体化装置，包括顶部具有开口的污泥池，防渗系统，水平渗滤系统，竖向渗滤系统和吸收蒸发系统;其中，污泥池提供污泥脱水和填埋场所，其池底依次铺设有防渗系统和水平渗滤系统，且水平渗滤系统连接有伸至污泥池外的抽排水系统;污泥池内竖向布设有竖向渗滤系统，且竖向渗滤系统的下端连接至水平渗滤系统，用以将污泥中的水分排至水平渗滤系统内;吸收蒸发系统设置于污泥池内的污泥的表层，用于吸收和蒸发污泥中的水分。采用本发明脱水和填埋一体化装置可大大减少污泥的脱水与固化费用，具有投资省、处理规模大和效率高的功效，实现污泥减量化、无害化和资源化。
权利要求书
1.污水处理厂污泥脱水与填埋一体化装置，其特征在于：包括顶部具有开口的污泥池，防渗系统，水平渗滤系统，竖向渗滤系统和吸收蒸发系统;其中，所述污泥池提供污泥脱水和填埋场所，其池底依次铺设有上述防渗系统和上述水平渗滤系统，且上述水平渗滤系统连接有伸至上述污泥池外的抽排水系统;上述污泥池内竖向布设有上述竖向渗滤系统，且上述竖向渗滤系统的下端连接至上述水平渗滤系统，用以将污泥中的水分排至上述水平渗滤系统内;上述吸收蒸发系统设置于上述污泥池内的污泥的表层，用于吸收和蒸发污泥中的水分。
2.根据权利要求1所述的污水处理厂污泥脱水与填埋一体化装置，其特征在于：上述吸收蒸发系统为种植于上述污泥池内的污泥的表层的芦苇，用以吸收和蒸发污泥中的水分，绿化和除臭。
3.根据权利要求1所述的污水 处理厂污泥脱水与填埋一体化装置，其特征在于：上述污泥池具有高出地面的支挡系统，此支挡系统的内壁同样设置有上述防渗系统和水平渗滤系统，用于支挡上述污泥池内的污泥。
4.根据权利要求1所述的污水处理厂污泥脱水与填埋一体化装置，其特征在于：上述污泥池的开口盖设有密封系统，用以密闭污泥，此密封系统上设置有排气系统，用以排出污泥内的气体。
5.根据权利要求1所述的污水处理厂污泥脱水与填埋一体化装置，其特征在于：上述防渗系统由依次铺设的粘土层和土工膜组成。
6.根据权利要求1所述的污水处理厂污泥脱水与填埋一体化装置，其特征在于：上述水平渗滤系统由依次铺设的砂垫层和土工布组成。
7.根据权利要求1所述的污水处理厂污泥脱水与填埋一体化装置，其特征在于：上述竖向渗滤系统为外表面包覆有滤网的透水管。
8.根据权利要求3所述的污水处理厂污泥脱水与填埋一体化装置，其特征在于：上述支挡系统为钢筋混凝土筑成的挡土墙。
9.根据权利要求4所述的污水处理厂污泥脱水与填埋一体化装置，其特征在于：上述密封系统由依次布设的土工布、砂垫层、土工膜、粘土层、表层土和种植于表层土上的植被组成。
10.根据权利要求4所述的污水处理厂污泥脱水与填埋一体化装置，其特征在于：上述排气系统由PVC管组成。
说明书
污水处理厂污泥脱水与填埋一体化装置
技术领域
本发明是一种污水处理厂的污泥处理设备，具体是指一种用于污泥脱水和填埋一体化处理装置。
背景技术
随着我国经济建设的飞速发展，污水排放量和污泥产量急剧增加。污泥含水量大，传统方法进行处置前必需进行脱水处理，脱水设备运行需消耗大量能源，经济成本高。此外，目前我国污泥处置中，多数以填埋为主，由于污泥力学性质差，填埋前需要经过固化处理，达到一定强度后，才能满足填埋体稳定性的要求，固化也需要较高较高成本。
发明内容
本发明的目的在于提供了一种新型的、经济有效的污水处理厂污泥脱水与填埋一体化装置，可避免传统的污泥脱水处理和填埋费用高的问题，同时实现污泥大规模方便处理与处置。
为实现上述目的，本发明的技术方案是：

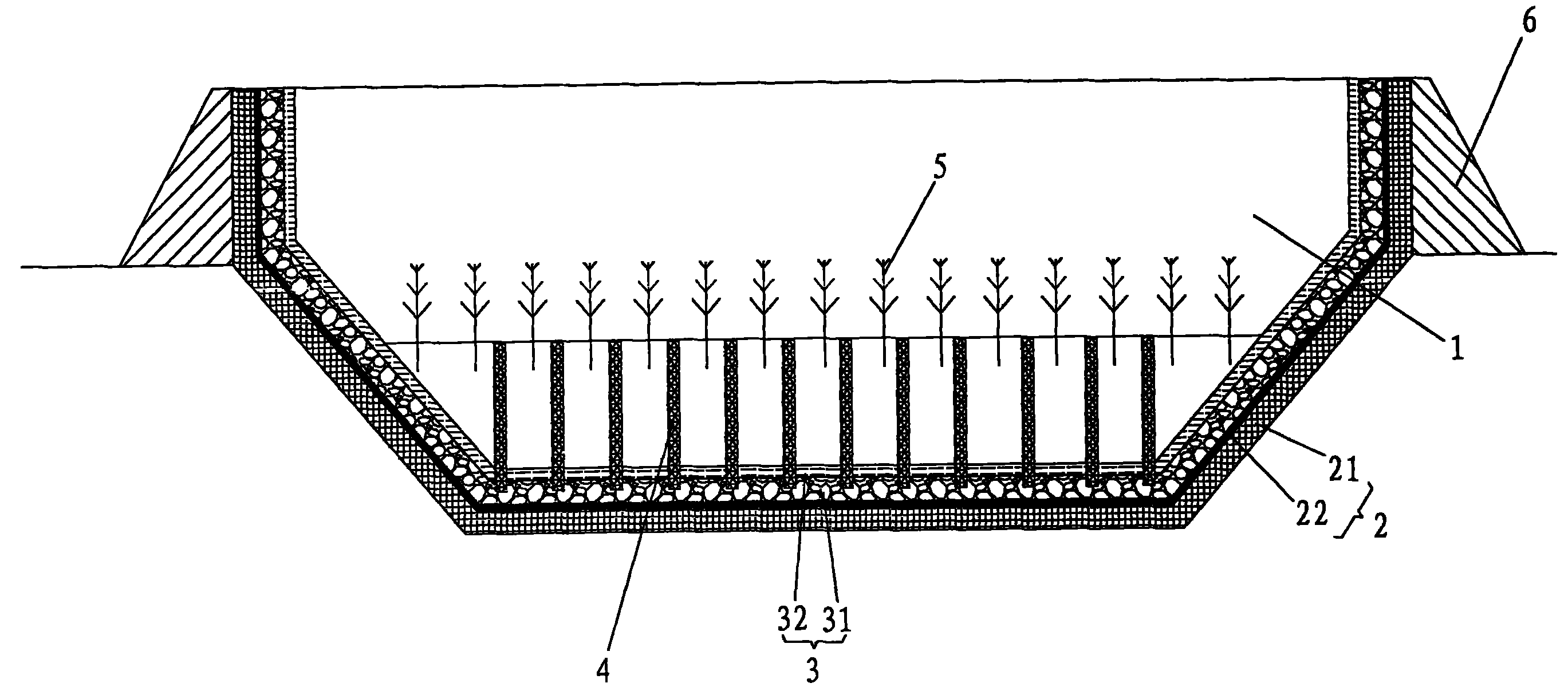

污水处理厂污泥脱水与填埋一体化装置，包括顶部具有开口的污泥池，防渗系统，水平渗滤系统，竖向渗滤系统和吸收蒸发系统;其中，所述污泥池提供污泥脱水和填埋场所，其池底依次铺设有上述防渗系统和上述水平渗滤系统，且上述水平渗滤系统连接有伸至上述污泥池外的抽排水系统;上述污泥池内竖向布设有上述竖向渗滤系统，且上述竖向渗滤系统的下端连接至上述水平渗滤系统，用以将污泥中的水分排至上述水平渗滤系统内;上述吸收蒸发系统设置于上述污泥池内的污泥的表层，用于吸收和蒸发污泥中的水分。
上述吸收蒸发系统为种植于上述污泥池内的污泥的表层的芦苇，用以吸收和蒸发污泥中的水分，绿化和除臭。
上述污泥池具有高出地面的支挡系统，此支挡系统的内壁同样设置有上述防渗系统和水平渗滤系统，用于支挡上述污泥池内的污泥。
上述污泥池的开口盖设有密封系统，用以密闭污泥，此密封系统上设置有排气系统，用以排出污泥内的气体。
上述防渗系统由依次铺设的粘土层和土工膜组成。
上述水平渗滤系统由依次铺设的砂垫层和土工布组成。
上述竖向渗滤系统为外表面包覆有滤网的透水管。
上述支挡系统为钢筋混凝土筑成的挡土墙。
上述密封系统由依次布设的土工布、砂垫层、土工膜、粘土层、表层土和种植于表层土上的植被组成。
上述排气系统由PVC管组成。
采用上述方案后，本发明具有污泥脱水和填埋的作用，充分利用竖向和水平渗滤系统，将污泥中的水分渗滤到水平渗滤系统中，再由抽排水系统将水分从水平渗滤系统抽出待进一步处理;污泥表层设置吸收蒸发系统，能够吸收和蒸发污泥中的水分，减少污泥含水量;采用本发明装置可依靠污泥自重压力、渗滤系统和吸收蒸发系统蒸发排出污泥中的水分，减小污泥体积，实现减量化，不用添加固化材料就可将污泥固化，实现直接卫生填埋，满足填埋体稳定性，实现无害化。当污泥池填满时，在污泥池的开口盖设密封系统，并在密封系统上设置排气系统，通过排气系统将污泥中的气体排出，排出的气体可收集利用，实现资源化。本发明装置处理效率高，能源消耗少，处理量大，解决了常规污泥脱水和填埋方法投资大，为污泥的处理处置提供了一种新的途径。
本发明中，吸收蒸发系统采用种植于污泥池内的污泥表层的芦苇，不仅可用以吸收和蒸发污泥中的水分，还可绿化和除臭。
本发明中，密封系统由依次布设的粘土层、土工膜、表层土和植被组成，起到绿化和保护污泥填埋体的作用。
