申请日2010.05.05
公开(公告)日2011.01.12
IPC分类号C10L5/46; B01D50/00; B01D46/02; C10B53/08
摘要
本实用新型公开了一种污泥清洁燃料生产集成装置，包括依次连接的发酵罐、污泥泵、压滤机、输送机、干燥机加料口、干燥机、输送机、搅拌机、造粒机、炭化炉加料机和炭化炉;发酵罐设有污泥进口;压滤机上设有出水口;所述干燥机上设有气体进口，顶部设有尾气出口;所述搅拌机上设有可燃物质加料口;所述炭化炉上设有热风进口和尾气出口，炭化炉底部设有污泥清洁燃料出口。本实用新型将污泥干燥、炭化、尾气净化集为一体，并在中间加入特定可燃物质，使污泥转化为燃料，且该燃料燃烧时，二氧化碳的排放值为零，成为清洁的燃料。处理中，所排放尾气清洁，不含二恶英。处理成本很低，产出为无碳排放的清洁燃料。从而，达到了污泥无害化、能源化、低碳化。
权利要求书

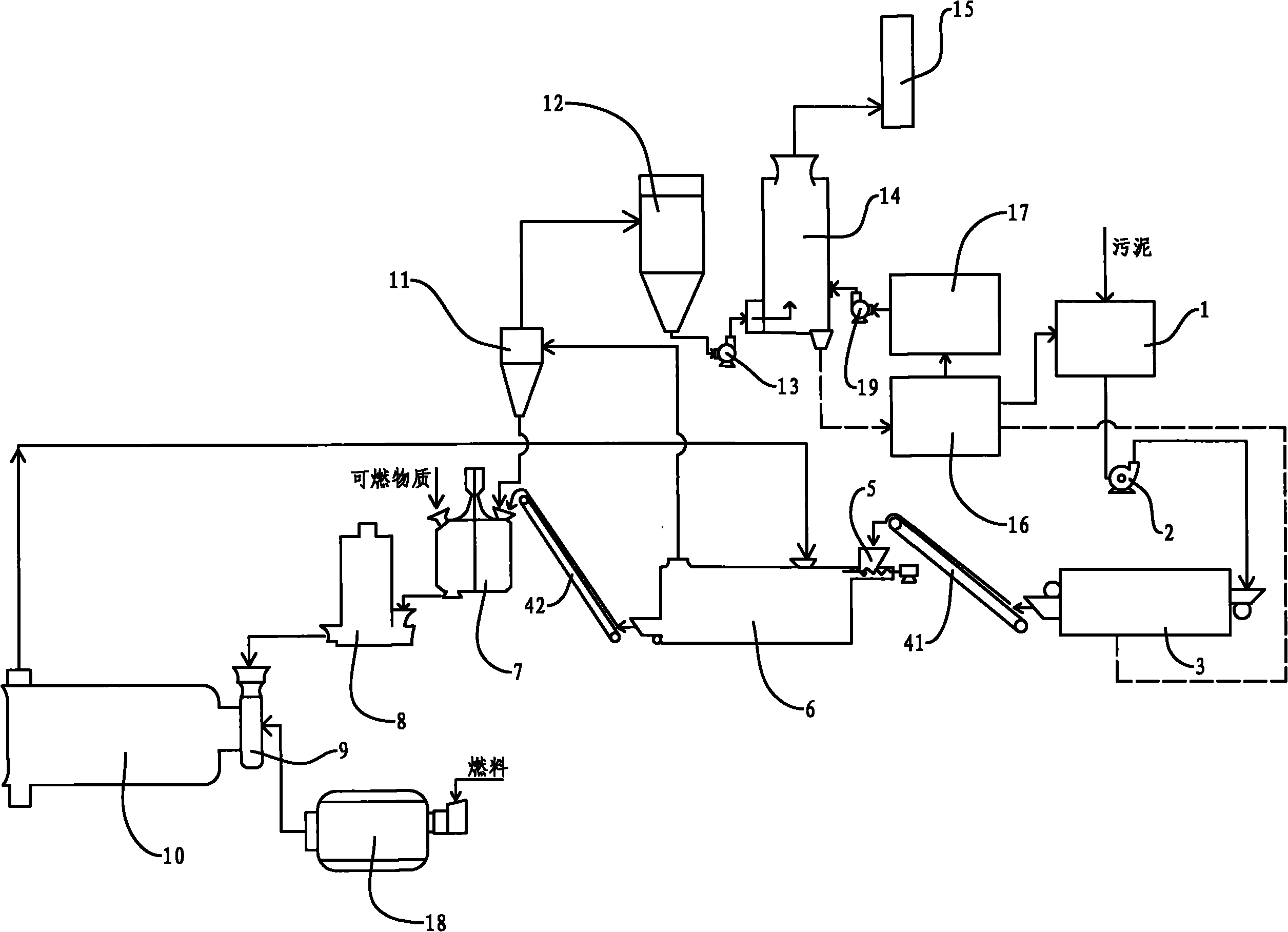

1.一种污泥清洁燃料生产集成装置，其特征在于，包括依次连接的发酵罐、污泥泵、压滤机、输送机、干燥机加料口、干燥机、输送机、搅拌机、造粒机、炭化炉加料机和炭化炉;所述发酵罐设有污泥进口;所述压滤机上设有出水口;所述干燥机上设有气体进口，顶部设有尾气出口;所述搅拌机上设有可燃物质加料口;所述炭化炉上设有热风进口和尾气出口，炭化炉底部设有污泥清洁燃料出口。
2.根据权利要求1所述的污泥清洁燃料生产集成装置，其特征在于，所述压滤机的出水口与第一沉降池连接。
3.根据权利要求1所述的污泥清洁燃料生产集成装置，其特征在于，所述干燥机上的气体进口与所述炭化炉上的尾气出口相接。
4.根据权利要求1所述的污泥清洁燃料生产集成装置，其特征在于，所述干燥机上的尾气出口与旋风分离机相连，所述旋风分离机的底部设有干物出口，上部设有尾气出口。
5.根据权利要求4所述的污泥清洁燃料生产集成装置，其特征在于，所述旋风分离机底部的干物出口连接搅拌机;所述旋风分离机上部的尾气出口连接布袋除尘机。
6.根据权利要求5所述的污泥清洁燃料生产集成装置，其特征在于，所述布袋除尘机的出口依次连接有引风机、水幕净化塔和排风筒，所述水幕净化塔上设有进水口，水幕净化塔底部设有出水口，该出水口连接到所述第一沉降池。
7.根据权利要求6所述的污泥清洁燃料生产集成装置，其特征在于，水幕净化塔上的进水口连接第二沉降池，所述第二沉降池的进水口连接所述第一沉降池的出水口。
8.根据权利要求1所述的污泥清洁燃料生产集成装置，其特征在于，所述炭化炉的热风进口与热风炉的热风出口连接。
说明书
污泥清洁燃料生产集成装置
技术领域
本实用新型涉及污泥处理和清洁燃料生产的技术领域，具体地说，是一种污泥清洁燃料生产集成装置。
背景技术
污泥是污水处理后的主要副产物，如何处理污泥是污水处理领域的一大难题。现有的做法一般是进行弃置处理，或者是进行焚烧或填埋处理。这几种方式不仅占用土地，也会再次污染环境。
实用新型内容
本实用新型要解决的技术问题是提供一种污泥清洁燃料生产集成装置，可能将污泥生产为燃料，从而实现对污泥的清洁处理和回收再利用。
为了解决上述技术问题，本实用新型提供了一种污泥清洁燃料生产集成装置，包括依次连接的发酵罐、污泥泵、压滤机、输送机、干燥机加料口、干燥机、输送机、搅拌机、造粒机、炭化炉加料机和炭化炉;所述发酵罐设有污泥进口;所述压滤机上设有出水口;所述干燥机上设有气体进口，顶部设有尾气出口;所述搅拌机上设有可燃物质加料口;所述炭化炉上设有热风进口和尾气出口，炭化炉底部设有污泥清洁燃料出口。
进一步地，所述压滤机的出水口与第一沉降池连接。
进一步地，所述干燥机上的气体进口与所述炭化炉上的尾气出口相接。
进一步地，所述干燥机上的尾气出口与旋风分离机相连，所述旋风分离机的底部设有干物出口，上部设有尾气出口。
进一步地，所述旋风分离机底部的干物出口连接搅拌机;所述旋风分离机上部的尾气出口连接布袋除尘机。
进一步地，所述布袋除尘机的出口依次连接有引风机、水幕净化塔和排风筒，所述水幕净化塔上设有进水口，水幕净化塔底部设有出水口，该出水口连接到所述第一沉降池。
进一步地，水幕净化塔上的进水口连接第二沉降池，所述第二沉降池的进水口连接所述第一沉降池的出水口。
进一步地，所述炭化炉的热风进口与热风炉的热风出口连接。
本实用新型的污泥清洁燃料生产集成装置，将污泥干燥、炭化、尾气净化集为一体，并在中间加入特定可燃物质，使污泥转化为燃料，且该燃料燃烧时，二氧化碳的排放值为零，成为清洁的燃料。处理中，所排放尾气清洁，不含二恶英。处理成本很低，产出为无碳排放的清洁燃料。从而，达到了污泥无害化、能源化、低碳化。
