申请日2010.12.24
公开(公告)日2011.08.31
IPC分类号F04D29/00; F04D29/22
摘要
一种污水泵的轴与叶轮及切割刀的连接结构，包括泵轴、叶轮、切割刀，叶轮安装在泵轴端部，叶轮的外侧同轴安装切割刀，其特征在于，泵轴端部设置有一轴向的螺纹孔，切割刀中心具有一轴孔，切割刀通过一螺栓固定在泵轴端部，螺栓穿过轴孔旋入泵轴端部螺纹孔中。本实用新型所述的泵轴末端的斜面与叶轮中心内的斜面加工比键槽加工工艺更加简单，成本更低;切割刀与叶轮之间的间隙可以自由调整;切割刀更换或维修方便;由于切割刀或叶轮被硬物阻塞，叶轮和切割刀可以从轴上滑动，避免由于过载而电机烧毁。
权利要求书
1.一种污水泵的轴与叶轮及切割刀的连接结构，包括泵轴、叶轮、切割刀，叶轮安装在泵轴端部，叶轮的外侧同轴安装切割刀，其特征在于，泵轴端部设置有一轴向的螺纹孔，切割刀中心具有一轴孔，切割刀通过一螺栓固定在泵轴端部，螺栓穿过轴孔旋入泵轴端部螺纹孔中。
2.根据权利要求1所述的一种污水泵的轴与叶轮及切割刀的连接结构，其特征在于，泵轴端部具有一环向斜面，叶轮中心内部设置有对泵轴端部对应的斜面，叶轮通过斜面与泵轴压紧连接。
3.根据权利要求1所述的一种污水泵的轴与叶轮及切割刀的连接结构，其特征在于，叶轮中心外部靠近切割刀一侧设置有沉孔，切割刀中心靠近叶轮一侧设置有与沉孔对应的凸起，切割刀上的凸起嵌入叶轮上的沉孔中固定。
4.根据权利要求3所述的一种污水泵的轴与叶轮及切割刀的连接结构，其特征在于，所述沉孔边缘设置有凹槽，切割刀上的凸起根部设置有与凹槽对应小凸块。
5.根据权利要求1所述的一种污水泵的轴与叶轮及切割刀的连接结构，其特征在于，所述叶轮与切割刀之间设置有垫片。
说明书
一种污水泵的轴与叶轮及切割刀的连接结构
技术领域
本实用新型涉及水泵技术领域，具体的来说涉及一种污水泵中的叶轮、切割刀与泵轴的连接结构。
背景技术
随着技术的发展，人们对于切割型污水泵的需要越来越多。污水泵切割刀独立安装于污水泵叶轮的外部，与水泵轴连接，在水泵马达的带动下，将进入水泵的纤维物切割搅碎。切割装置的安装和使用方式影响到产品加工成本和后期使用维护成本。
传统技术中使用传统的键槽连接方式，也可以将切割刀，叶轮和轴连接在一起。污水泵轴、叶轮与切割刀之间的连接采用“键”连接方式。切割刀要达到切割型污水泵的切割效果，那么切割刀与叶轮之间的间隙必须能够自由调整。仅靠延长轴上键槽的长度，不但加工复杂，成本较高，而且切割刀与叶轮之间的间隙也没有办法精确控制，达不到切割泵的间隙控制要求。且使用传统键槽的方式存在：加工复杂，成本高;切割刀与叶轮的间隙不能自由调节;更换或维修切割刀时需要同时卸下叶轮和键;费时费力等问题。
实用新型内容
本实用新型所要解决的技术问题在于，克服现有技术中存在的问题，提供一种污水泵的轴与叶轮及切割刀的连接结构，该结构方便了切割刀与污水泵轴的连接，使得切割刀与叶轮间的间隙可以自由调整。
为了解决上述问题本实用新型的技术方案是这样的：

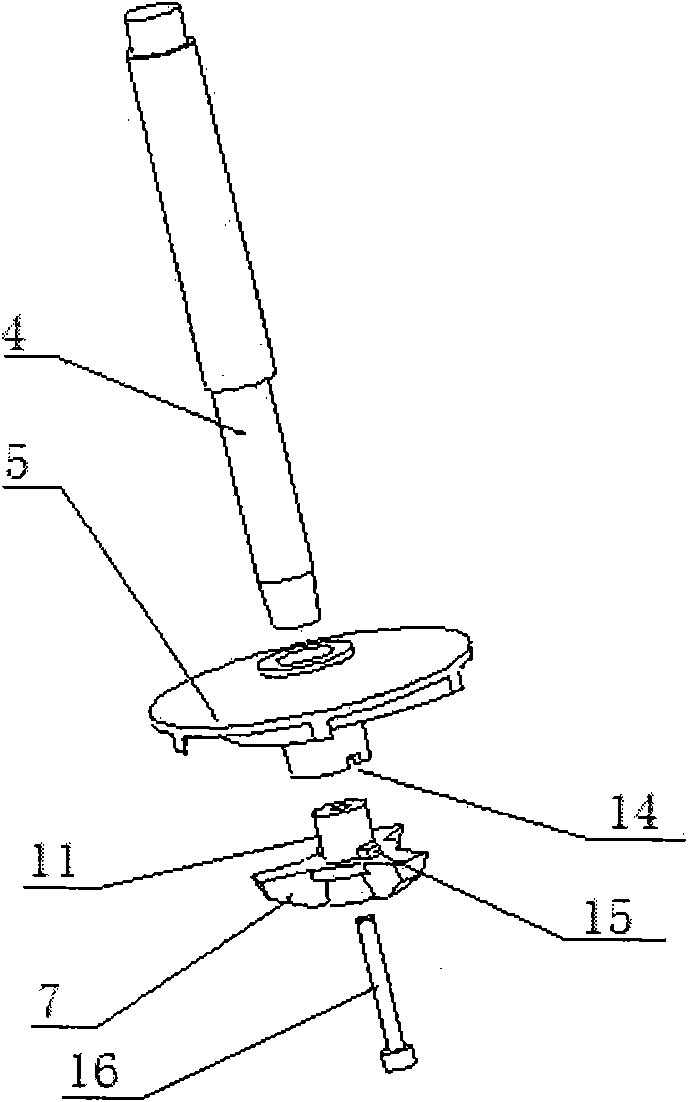

一种污水泵的轴与叶轮及切割刀的连接结构，包括泵轴、叶轮、切割刀，叶轮安装在泵轴端部，叶轮的外侧同轴安装切割刀，其特征在于，泵轴端部设置有一轴向的螺纹孔，切割刀中心具有一轴孔，切割刀通过一螺栓固定在泵轴端部，螺栓穿过轴孔旋入泵轴端部螺纹孔中。
泵轴端部具有一环向斜面，叶轮中心内部设置有对泵轴端部对应的斜面，叶轮通过斜面与泵轴压紧连接。
叶轮中心外部靠近切割刀一侧设置有沉孔，切割刀中心靠近叶轮一侧设置有与沉孔对应的凸起，切割刀上的凸起嵌入叶轮上的沉孔中固定。
所述沉孔边缘设置有凹槽，切割刀上的凸起根部设置有与凹槽对应的小凸块。
所述叶轮与切割刀之间设置有垫片。
有益效果，本实用新型所述的泵轴末端的斜面与叶轮中心内的斜面加工比键槽加工工艺更加简单，成本更低;切割刀与叶轮之间的间隙可以自由调整;切割刀更换或维修方便;在切割刀或叶轮被硬物阻塞时，叶轮和切割刀可以从轴上滑动，避免由于过载而电机烧毁。
