申请日2010.05.14
公开(公告)日2010.09.29
IPC分类号B01D29/33; B01D24/16; B01D61/18
摘要
本发明公开了一种水处理滤瓶，应用于水处理设备技术领域，包括设置有进水孔和出水孔的外盖、安装在外盖下的内盖、与内盖的端板外缘旋熔连接的外壳、设置于外壳中并与外壳有间隙的滤芯、滤芯一端安装有设置于外壳底部的底端板、滤芯另一端安装有端盖;装配后，经由外盖进水孔、内盖管体外侧空隙、端盖管体外侧空隙、外壳与滤芯之间间隙形成进水通道，经由端盖管体内部、内盖管体内部、外盖出水孔形成出水通道，端盖管体上端延伸至内盖管体底端并与其旋熔连接。本发明采用的内盖与端盖旋熔连接，实现滤瓶进水与出水通道完全分开，达到进水与出水的隔离，从而保证过滤后水的品质。
权利要求书
1.一种水处理滤瓶，包括设置有进水孔和出水孔的外盖、安装在外盖下的内盖、与内盖的端板外缘旋熔连接的外壳、设置于外壳中并与外壳有间隙的滤芯、滤芯一端安装有设置于外壳底部的底端板、滤芯另一端安装有端盖;装配后，经由外盖进水孔、内盖管体外侧空隙、端盖管体外侧空隙、外壳与滤芯之间间隙形成进水通道，经由端盖管体内部、内盖管体内部、外盖出水孔形成出水通道，其特征在于：所述端盖管体上端延伸至所述内盖管体底端并与其旋熔连接。
2.根据权利要求1所述的水处理滤瓶，其特征在于：所述滤芯为PP棉。
3.根据权利要求1所述的水处理滤瓶，其特征在于：所述滤芯包括ABS管体和设置于ABS管体内的颗粒活性炭或超滤膜。
4.根据权利要求2所述的水处理滤瓶，其特征在于：所述底端板将滤芯一端包覆。
5.根据权利要求3所述的水处理滤瓶，其特征在于：所述底端板设置有通孔。
说明书
一种水处理滤瓶
技术领域
本发明涉及水处理设备技术领域，具体地说涉及一种水处理滤瓶。
背景技术
目前，水处理滤瓶的出水通道通常采用管式结构：

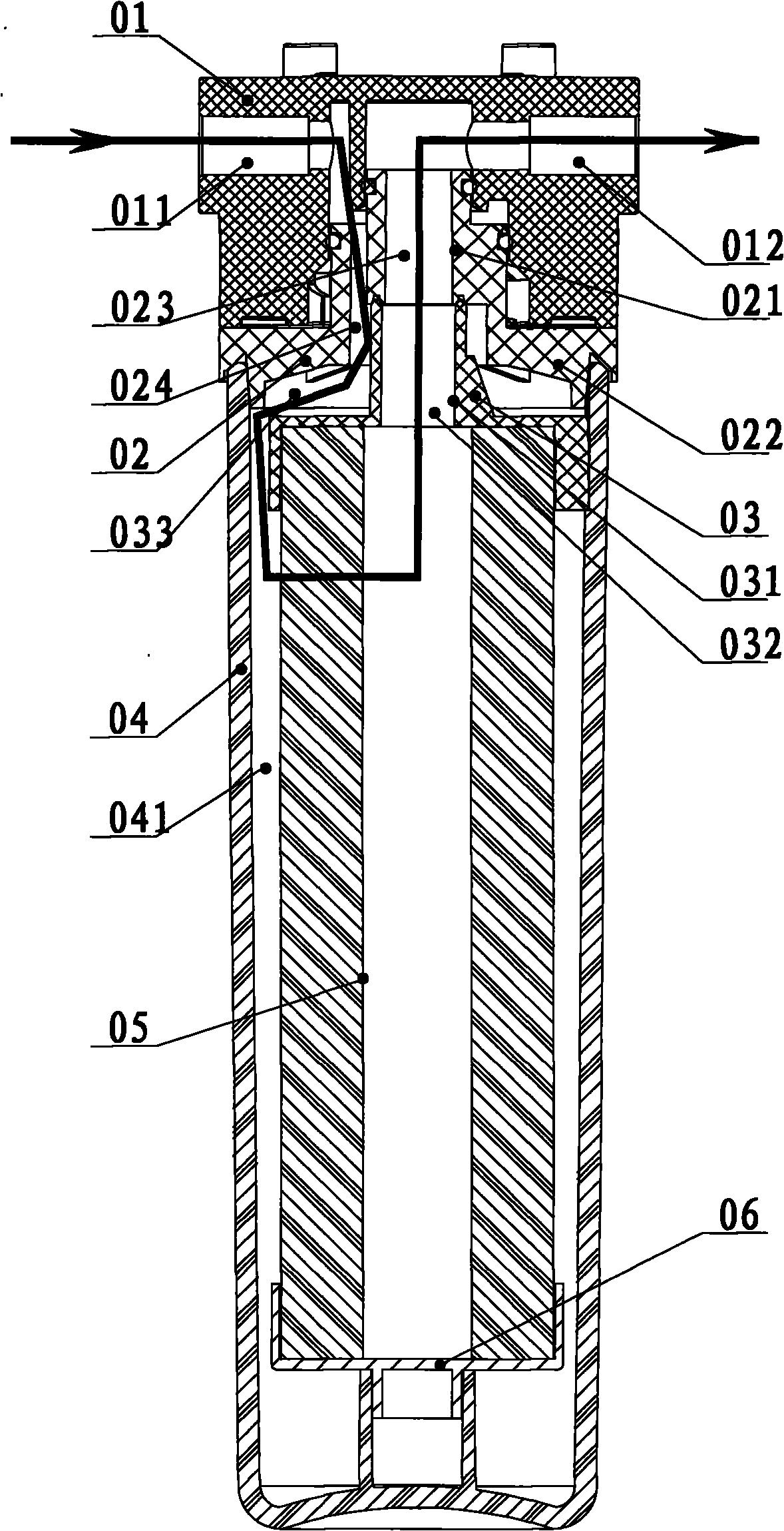

请参见图1，其为现有技术中管式结构的水处理滤瓶结构示意图，其包括外盖01、内盖02、端盖03、外壳04和滤芯05，进水由外盖进水孔011流经内盖管体外侧间隙024和端盖管体外侧间隙033到达外壳与滤芯之间间隙041，然后由滤芯05对水进行过滤，过滤好的水再由连通端盖03和内盖02的出水管07以及外盖出水孔012流出。出水管07与端盖03连接处可能会由于粘接不牢发生水的泄露，使得出水和进水相混合。使得由外盖出水孔012流出的过滤水中混有了未过滤的水，影响了经过滤芯过滤的净水水质。
需要提供一种水处理滤瓶，使得进水与出水不会发生混合，从而实现滤瓶对水的完全过滤、保证净化后水的品质。
发明内容
本发明所要解决的技术问题是提供一种水处理滤瓶，实现滤瓶进水与出水通道完全分开，达到进水与出水的隔离，从而克服现有技术中的进水与出水可能混合的缺陷。
为了解决上述技术问题，本发明采用如下的技术方案：
一种水处理滤瓶，包括设置有进水孔和出水孔的外盖、安装在外盖下的内盖、与内盖的端板外缘旋熔连接的外壳、设置于外壳中并与外壳有间隙的滤芯、滤芯一端安装有设置于外壳底部的底端板、滤芯另一端安装有端盖;装配后，经由外盖进水孔、内盖管体外侧空隙、端盖管体外侧空隙、外壳与滤芯之间间隙形成进水通道，经由端盖管体内部、内盖管体内部、外盖出水孔形成出水通道，端盖管体上端延伸至内盖管体底端并与其旋熔连接。内盖与端盖旋熔连接使得进水通道与出水通道完全隔离。
本发明的滤芯为PP棉，底端板包覆滤芯一端。需要净化的水由进水通道流经PP棉，水经过PP棉的过滤后到达出水通道。
本发明的滤芯包括ABS管体和设置于ABS管体内的颗粒活性炭或超滤膜，底端板底端设置有通孔。需要净化的水由进水通道和底端板底端的通孔流经颗粒活性炭或超滤膜，水经过颗粒活性炭或超滤膜的过滤后到达出水通道。
采用上述技术方案的有益效果：
本发明所采用的内盖与端盖直接旋熔连接，使得经由外盖进水孔、内盖管体外侧空隙、端盖管体外侧空隙、外壳与滤芯之间间隙形成的进水通道与经由端盖管体内部、内盖管体内部、外盖出水孔形成的出水通道完全分开，实现进水与出水的隔离，从而达到滤瓶对水的完全过滤的功效、保证过滤后水的品质。
