申请日2010.07.12
公开(公告)日2011.01.26
IPC分类号C02F3/30; C02F9/14
摘要
本实用新型涉及一种用于医院综合污水二级处理的一体化系统。它包括生物选择区、缺氧区、好氧区和消毒混合区，各个区之间水均靠自流;其中，生物选择区和缺氧区之间设有溢流堰板，生物选择区底部设置清扫孔;缺氧区底部设有与好氧区相通的过水孔，好氧区出水口设置电动阀门与消毒混合区相通;生物选择区与好氧区间设有污泥回流管。本实用新型具有低能耗、系统结构简单、高度集成化、占地面小、成本低、使用方便的集厌氧处理、好氧处理、沉淀池及消毒混合于一体等优点。
翻译权利要求书
1.一种用于医院综合污水二级处理的一体化系统，其特征在于：它包括生物选择区、缺氧区、好氧区和消毒混合区，各个区之间水均靠自流;其中，生物选择区和缺氧区之间设有溢流堰板，生物选择区底部设置清扫孔;缺氧区底部设有与好氧区相通的过水孔，好氧区出水口设置电动阀门与消毒混合区相通;生物选择区与好氧区间设有污泥回流管。
2.如权利要求1所述的用于医院综合污水二级处理的一体化系统，其特征在于：所述生物选择区外侧上部设置进水管，内侧上部设置污泥回流管;进水管与污泥回流管均伸入生物选择区底部，污泥回流管在生物选择区处设置三通和阀门。
3.如权利要求1所述的用于医院综合污水二级处理的一体化系统，其特征在于：所述缺氧区一侧面的顶部设有溢流口。
4.如权利要求1所述的用于医院综合污水二级处理的一体化系统，其特征在于：所述好氧区的一侧分别设有上下两个液位计口，在液位计口内分别设有高液位计A和低液位计B。
5.如权利要求1或4所述的用于医院综合污水二级处理的一体化系统，其特征在于：所述好氧区两中心位置的中部各布置一个潜水曝气器，在好氧区内一侧设有滗水器，滗水器通过管路与电动阀门连接，电动阀门与消毒混合区连接;污泥回流泵设置在两曝气器中间，污泥回流泵与污泥回流管连接。
6.如权利要求1所述的用于医院综合污水二级处理的一体化系统，其特征在于：所述消毒混合区设置加药口和终端出水口，消毒混合区内部设有上下交错排布的折流板。
说明书
用于医院综合污水二级处理的一体化系统
技术领域
本实用新型涉及一种水处理装置，具体涉及一种采用矩形结构，以活性污泥法为处理工艺的低能耗和高度集成化的用于医院综合污水二级处理的一体化系统。
背景技术
医院污水二级处理好氧处理工艺可分为活性污泥法和生物膜法。活性污泥法是水体自净的人工强化方法，是一种依靠在曝气池内呈悬浮、流动状态的微生物群体的凝聚、吸附、氧化分解等作用来去除污水中有机物的方法;生物膜法则是土壤自净(如灌溉田)的人工强化方法，是一种使微生物群体附着于某些载体的表面上呈膜状，通过与污水接触，生物膜上的微生物摄取污水中的有机物作为营养并加以代谢，从而使污水得到净化的方法。传统的活性污泥法和生物膜法在生化池后都设置二沉池，通过重力作用的原理，去除生化中溢出的微细污泥颗粒或脱落的生物膜。甚至一般活性污泥法中还需要设置从二沉池到好氧池的污泥回流系统。其工艺复杂、占地面积大、能耗高、运行管理不方便。
发明内容
本实用新型的目的是为克服上述现有技术的不足，提供一种低能耗、系统结构简单、高度集成化、占地面小、成本低、使用方便的集厌氧处理、好氧处理、沉淀池及消毒混合于一体的用于医院综合污水二级处理的一体化系统。
为实现上述目的，本实用新型采用下述技术方案：
一种用于医院综合污水二级处理的一体化系统，它包括生物选择区、缺氧区、好氧区和消毒混合区，各个区之间水均靠自流;其中，生物选择区和缺氧区之间设有溢流堰板，生物选择区底部设置清扫孔;缺氧区底部设有与好氧区相通的过水孔，好氧区出水口设置电动阀门与消毒混合区相通;生物选择区与好氧区间设有污泥回流管。
所述生物选择区外侧上部设置进水管，内侧上部设置污泥回流管;进水管与污泥回流管均伸入生物选择区底部，污泥回流管在生物选择区处设置三通和阀门。
所述缺氧区一侧面的顶部设有溢流口。
所述好氧区的一侧分别设有上下两个液位计口，在液位计口内分别设有高液位计A和低液位计B。
所述好氧区两中心位置的中部各布置一个潜水曝气器，在好氧区内一侧设有滗水器，滗水器通过管路与电动阀门连接，电动阀门与消毒混合区连接;污泥回流泵设置在两曝气器中间，污泥回流泵与污泥回流管连接。
所述消毒混合区设置加药口和终端出水口，消毒混合区内部设有上下交错排布的折流板。

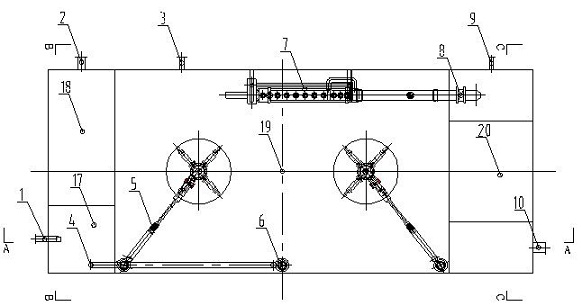

本实用新型中，外部污水与系统内部污泥回流混合于生物选择区，经溢流堰板自流至厌氧区，再从厌氧区底部过水孔自流入好氧主反应区。矩形主反应区正中心两侧各均匀布置一组潜水曝气机的曝气头，用来给好氧区提供充足的溶解氧。滗水器布置于池壁一侧，其本身无需动力升降，只依靠水浮力随池内液面浮动。滗水器出水口设置一常闭电动阀门，当系统周期运行至某段时间电动阀门自动打开，水在重力作用下自流到消毒混合池内，与外部投加消毒药剂充分混合后，从本系统的出水口排出，成为整个设备的终端出水。
本一体化系统运行可设定4小时为一个运行周期，0—1h期间进水、曝气同时进行;1—2h期间进水、曝气同时进行;2—3h期间静止沉淀(此阶段设备仍可进水，也可停止进水，)停止曝气;3—4h期间电动阀打开，滗水器开始滗水及闲置阶段。以上各个时间段运行可依据实际运行情况进行调整，并非一成不变的。
本实用新型的有益效果：(1)保持了典型的完全混合特性，具有较强的耐冲击负荷能力(2)设置生物选择器，促进絮凝型细菌的生长和繁殖，从而抑制了污泥膨胀的发生，高效地进行硝化反硝化，脱氮除磷效果显著。(3)具有高度集成化和低能耗，采用矩形结构，运行时，不需要大量的污泥回流，因此设备投资省，运转费用低，占地面积小。(4)运行稳定可靠，维护简单、操作方便。(5)设备处理工艺自动化程度高，运行操作的劳动强度低，提高了污水处理设备运行管理水平。(6)污水处理系统不产生二次污染源污染环境。(7)对于某一给定规模的医院污水，设计时可采用模块布置方法，根据污水厂规模，先确定其基本模块，然后重复布置此模块直至达到所要求的处理规模，模块结构布置方式节约占地面积，扩建方便，有广阔的应用前景。(8)标准化模块设计造价低，施工方便，既能缩短工程施工周期又利于污水处理系统的改扩建，便于产品的产业化和推广应用。
