申请日2010.05.18
公开(公告)日2011.03.23
IPC分类号C02F1/48; C02F1/36
摘要
本实用新型涉及一种采用电极吸附和超声波组合的污水净化除垢设备。该设备包括罐体，罐体上开设有进水口、排水口和排污口，排污口开设在罐体底部，其特征在于：所述罐体上安装有超声波发生器，超声波发生器通过导线与电源相连接;所述罐体内设置有电吸附除垢装置，电吸附除垢装置包括阳性电极和阴性电极，阳性电极和阴性电极之间留有一定距离，二者分别通过导线与直流电源的正负极相连通。本实用新型结构简单合理，故障率低，使用可靠，制造成本低廉。应用了超声波清洗技术，比机械方式刮垢彻底，有效降低工业系统能耗，且电极可重复使用，实现循环工作。应用了电吸附除垢技术，不仅适合于大部分工业水的除垢灭菌处理，而且对COD、BOD、色度等均能有效改善。
权利要求书
1.一种采用电极吸附和超声波组合的污水净化除垢设备，包括罐体(1)，罐体(1)上开设有进水口(6)、排水口(9)和排污口(2)，排污口(2)开设在罐体(1)底部，其特征在于：所述罐体(1)上安装有超声波发生器(4)，超声波发生器(4)通过导线与电源相连接;所述罐体(1)内设置有电吸附除垢装置，电吸附除垢装置包括阳性电极和阴性电极(7)，阳性电极和阴性电极(7)之间留有一定距离，二者分别通过导线与直流电源的正负极相连通。

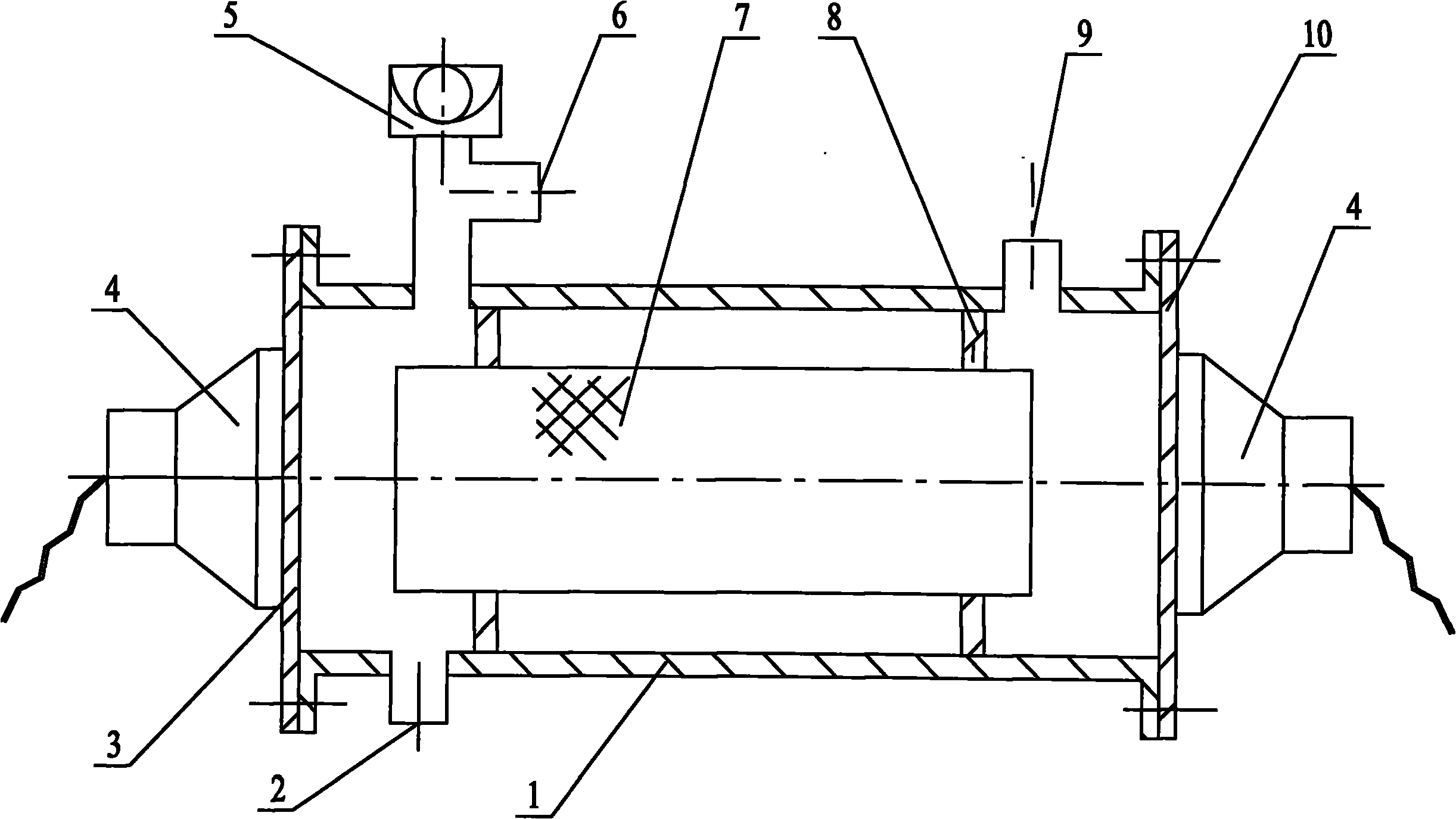

2.如权利要求1所述的采用电极吸附和超声波组合的污水净化除垢设备，其特征在于：所述罐体(1)为圆筒体，罐体(1)的左端盖(3)和右端盖(10)上分别安装一个超声波发生器(4);所述罐体(1)本体作为电吸附除垢装置中的阳性电极，罐体(1)采用金属材料制作，阴性电极(7)为圆筒形，阴性电极(7)通过绝缘支撑环(8)固定在罐体(1)内，圆筒形的阴性电极(7)与作为阳性电极的罐体(1)同轴心设置。
3.如权利要求1所述的采用电极吸附和超声波组合的污水净化除垢设备，其特征在于：所述罐体(1)为长方体，超声波发生器(4)安装在罐体(1)外壁上;所述罐体(1)的一块侧板(11)作为电吸附除垢装置中的阳性电极，该侧板(11)采用金属材料制作，阴性电极(7)为平板形，阴性电极(7)固定在阳性电极对面的另一块侧板(12)的内侧面上。
4.如权利要求1～3任一项所述的采用电极吸附和超声波组合的污水净化除垢设备，其特征在于：所述罐体(1)上的进水口(6)处通过一个三通管件连接有自动排气阀(5)。
5.如权利要求1～3任一项所述的采用电极吸附和超声波组合的污水净化除垢设备，其特征在于：所述阴性电极(7)为网状结构、板状结构或管状结构。
6.如权利要求1～3任一项所述的采用电极吸附和超声波组合的污水净化除垢设备，其特征在于：所述超声波发生器(4)为棒状的超声波发生器，或投入式超声波发生器，所述超声波发生器(4)内置于罐体(1)内。
说明书
采用电极吸附和超声波组合的污水净化除垢设备
技术领域
本实用新型属于污水处理技术领域，具体是涉及一种将超声波清洗净化与电吸附除垢结合在一起的污水净化除垢设备。
背景技术
在现代工业中，水作为一种必备的生产资源，犹如人体的血液，用量巨大。工业生产不仅要创造财富，同时也要兼顾环境保护，提高工业循环冷却水的利用率，特别是我国人均水量偏少，对水的循环利用及保护是必须的。目前的工业用水一般用于冷却、供热等，其中的工业循环冷却水用量平均占工业用水总量的80%左右，这些工业循环冷却水在使用后大多不经处理直接排放。
工业循环冷却水在管路系统内流通使用过程中，管路系统内不断产生结垢，结垢直接影响换热效率，导致能源利用率降低，影响设备的正常运行，甚至产生安全隐患。工业循环冷却水中存在着大量的阳离子，含有阳离子的循环水如果不加处理就直接排放，会给环境带来污染，目前为了去除结垢，通常采用加药法，但是加药法的缺点是对水质的测定麻烦，耗废药剂，处理成本较高，而且对管路系统和设备产生腐蚀，导致管路系统和设备的使用寿命减短。也有的是采用电磁阻垢仪，但是电磁阻垢仪只是延缓结垢生成，管路系统中仍然会缓慢形成并始终存在。
发明内容
本实用新型的目的在于克服现有技术中存在的不足，提供一种结构简单合理、、故障率低、使用可靠、制造成本低廉的污水净化除垢设备。
按照本实用新型提供的技术方案：所述采用电极吸附和超声波组合的污水净化除垢设备包括罐体，罐体上开设有进水口、排水口和排污口，排污口开设在罐体底部，其特征在于：所述罐体上安装有超声波发生器，超声波发生器通过导线与电源相连接;所述罐体内设置有电吸附除垢装置，电吸附除垢装置包括阳性电极和阴性电极，阳性电极和阴性电极之间留有一定距离，二者分别通过导线与直流电源的正负极相连通。
作为本实用新型的进一步改进，所述罐体为圆筒体，罐体的左端盖和右端盖上分别安装一个超声波发生器;所述罐体本体作为电吸附除垢装置中的阳性电极，罐体采用金属材料制作，阴性电极为圆筒形，阴性电极通过绝缘支撑环固定在罐体内，圆筒形的阴性电极与作为阳性电极的罐体同轴心设置。
作为本实用新型的进一步改进，所述罐体为长方体，超声波发生器安装在罐体外壁上;所述罐体的一块侧板作为电吸附除垢装置中的阳性电极，该侧板采用金属材料制作，阴性电极为平板形，阴性电极固定在阳性电极对面的另一块侧板的内侧面上。
作为本实用新型的进一步改进，所述罐体上的进水口处通过一个三通管件连接有自动排气阀。
作为本实用新型的进一步改进，所述阴性电极为网状结构。
本实用新型与现有技术相比，优点在于：(1)、结构简单合理，故障率低，使用可靠，制造成本低廉。(2)、本实用新型应用了超声波清洗技术，比机械方式如毛刷，刮环等刮垢彻底，有效降低工业系统能耗，而且电极可重复使用，实现循环工作。(3)、本实用新型应用了电吸附除垢技术，不仅适合于大部分工业水的除垢灭菌处理，而且对COD、BOD、色度等均能有效改善。
