申请日2010.05.18
公开(公告)日2011.05.11
IPC分类号G05B19/048; C02F1/00
摘要
本实用新型公开了一种安装在污水处理系统中的污水处理药剂在线自动控制系统，包括设置在污水处理系统中药剂投放前的进水在线检测装置、设置在污水处理系统中药剂投放后的出水在线检测装置、电连接进水在线检测装置与出水在线检测装置的数据分析处理装置、电连接在数据分析处理装置上的LED显示屏幕和显色装置、数据分析处理装置还与污水处理设备中的污水处理药剂自动投加装置相连接，所述数据分析处理装置可电连接有打印机。本实用新型具有能合理调整污水处理药剂的添加量、提高污水处理药剂的使用效率和污水处理工艺的效率、降低了污水处理药剂的成本、从而降低了污水处理成本的优点，可广泛应用于各种水处理及废水处理领域。
权利要求书

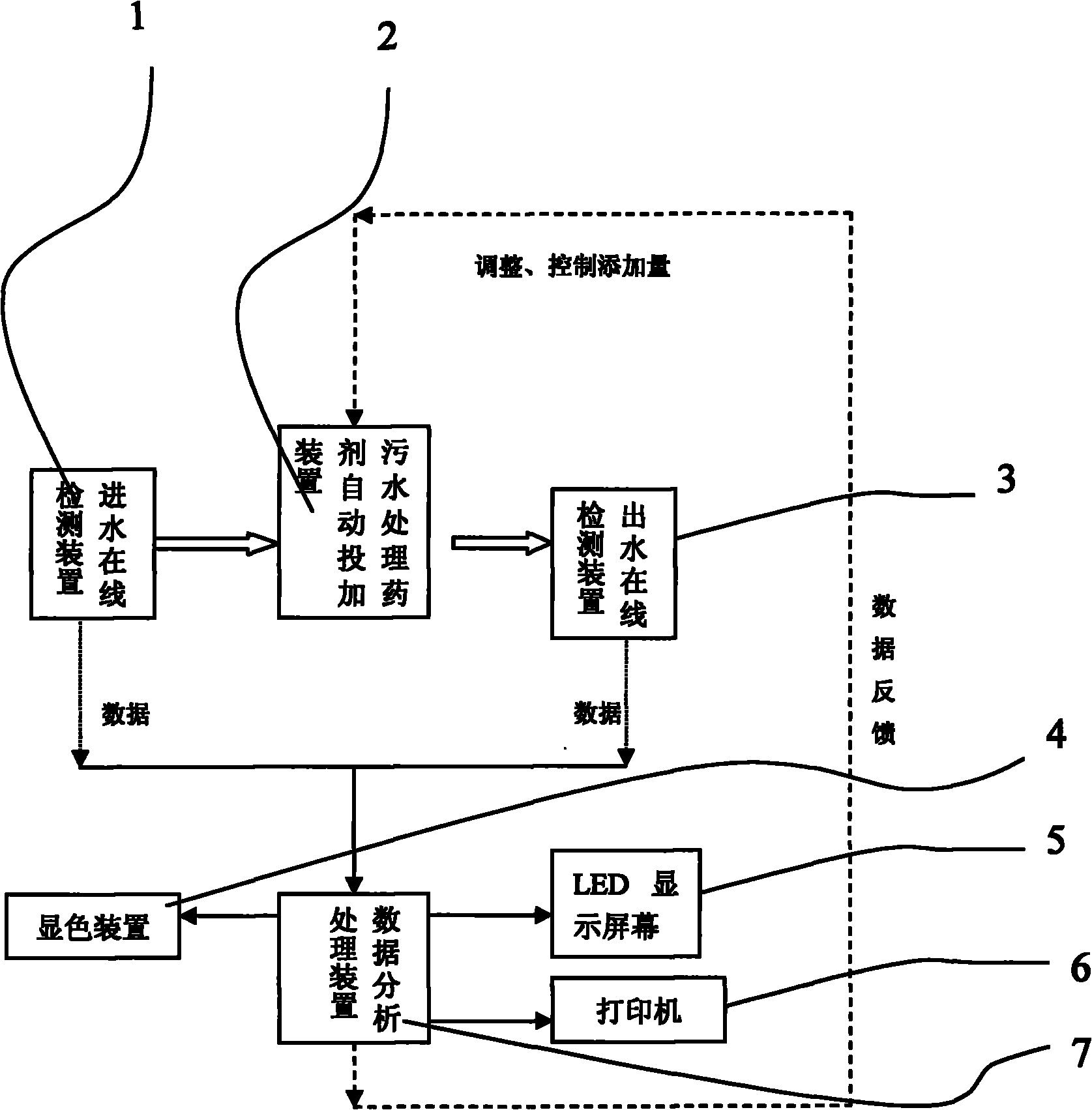

1.一种安装在污水处理系统中的污水处理药剂在线自动控制系统，其特征在于：包括设置在污水处理系统中药剂投放前的进水在线检测装置(1)、设置在污水处理系统中药剂投放后的出水在线检测装置(3)、电连接进水在线检测装置(1)与出水在线检测装置(3)的数据分析处理装置(7)、电连接在数据分析处理装置(7)上的LED显示屏幕(5)和显色装置(4)、数据分析处理装置(7)还与污水处理设备中的污水处理药剂自动投加装置(2)相连接。
2.根据权利要求1所述的污水处理药剂在线自动控制系统，其特征在于：所述数据分析处理装置(7)电连接有打印机(6)。
3.根据权利要求1所述的污水处理药剂在线自动控制系统，其特征在于：所述显色装置(4)的显色分为绿、白、黄、橙、红，五种。
说明书
污水处理药剂在线自动控制系统
技术领域
本实用新型涉及污水处理装置，尤其是涉及一种安装在污水处理系统中的污水处理药剂在线自动控制系统。
背景技术
随着水资源的稀缺，污水处理后再利用，成为必需。而污水处理药剂则是污水处理中所必须使用的化学药剂。
而怎样使得污水处理成为一种低附加值的、高效率的工艺流程，化学药剂的适量使用就是重要的控制因素之一。本实用新型专利旨在通过实时动态监控分析污水处理成分，来控制污水处理药剂添加量，从而提高污水处理药剂的使用效率，提高整个污水处理效率和效果，进而降低污水处理成本。
发明内容
针对以上问题，本实用新型目的在于提供一种安装在污水处理系统中的污水处理药剂在线自动控制系统。
本实用新型是通过以下技术措施实现的，一种安装在污水处理系统中的污水处理药剂在线自动控制系统，包括设置在污水处理系统中药剂投放前的进水在线检测装置、设置在污水处理系统中药剂投放后的出水在线检测装置、电连接进水在线检测装置与出水在线检测装置的数据分析处理装置、电连接在数据分析处理装置上的LED显示屏幕和显色装置、数据分析处理装置还与污水处理设备中的污水处理药剂自动投加装置相连接。
为了能得到数据分析处理装置分析的文本资料，数据分析处理装置电连接有打印机。
为了能直观地观察药剂投放情况，用不同颜色警告来显示在显色装置上，显色装置的显色分为绿、白、黄、橙、红，五种，绿色显示代表污水处理药剂添加量合适;白色代表药剂添加量有轻微的不合适，可根据情况调整或不调整添加量;黄色代表药剂添加量比较不合适，应该调整;橙色代表药剂添加量不当，需要调整，否则造成损失;红色代表药剂添加量严重不当，必须调整。
为了根据数据分析处理装置分析的数据进行污水处理药剂的实时适量化投放，数据分析处理装置电连接有污水处理药剂自动投加装置，从而自动控制污水处理药剂的投入量。
本实用新型适合于添加污水处理药剂的污水处理系统中。在污水处理系统中，使用本实用新型，通过对处理前和处理后污水成分的实时监控分析，来分析、控制、调整污水处理药剂添加量，从而避免污水处理药剂添加过多，对污水处理造成的二次污染和对污水处理药剂的浪费;或因污水处理药剂使用量不够，而造成的污水处理不达标;能有效提高水处理药剂的利用率和整个污水处理系统处理效率和效果。本实用新型具有能合理调整污水处理药剂的添加量、提高污水处理药剂的使用效率和污水处理工艺的效率、降低了污水处理药剂的成本、从而降低了污水处理的成本的优点，可广泛应用于各种水处理及废水处理领域。
