申请日2010.05.18
公开(公告)日2011.01.26
IPC分类号B03C1/00; C02F1/52
摘要
本实用新型公开了一种车载式锰污水处理设备，其包括机架、液压系统、反应容器、污泥泵，所述反应容器设置进水口和排水口，其特征在于：所述反应容器内设置与高场强极性载体相互作用的磁盘，反应容器内注入待处理污水，所述反应容器中设置带有絮凝剂与极性载体的投加装置。该车载式电解锰废水处理设备，通过加入极性载体和絮凝剂混合，快速沉淀，在高场强的作用下，分离出污染物并自动回收极性载体，重负，循环使用，从而达到快速、高效、低耗处理电解锰废水的目的。利用高场强极性载体的特性，使电解锰废水中的Mn2+、Cr6+快速分解、沉降、除染排污，改变水质。结构紧凑，体积精巧，外型美观，维护方便。PLC程序控制，操作简单，运行费用低廉。车载式，模块化，易移动，效率高。
权利要求书
1.一种车载式锰污水处理设备，其包括机架、液压系统、反应容器、污泥泵，所述反应容器设置进水口和排水口，其特征在于：所述反应容器内设置与高场强极性载体相互作用的磁盘，反应容器内注入待处理污水，所述反应容器中设置带有絮凝剂与极性载体的投加装置。
2.根据权利要求1所述的车载式锰污水处理设备，其特征是：所述反应容器为倒圆锥形状，底部顶端设置排水口，磁盘周向设于倒圆锥内壁上。
3.根据权利要求2所述的车载式锰污水处理设备，其特征是：所述反应容器连接一反冲洗装置，所述反冲洗装置一端连接排水口，另一端连接反应容器。
4.根据权利要求3所述的车载式锰污水处理设备，其特征是：所述反应容器连接一磁分离器，在反应容器与磁分离器之间设置高速分离泵，所述磁分离器另一端连接污泥泵。
5.根据权利要求4所述的车载式锰污水处理设备，其特征是：所述絮凝剂为聚合铁类絮凝剂或者聚合铝类絮凝剂。
说明书
车载式锰污水处理设备
技术领域
本实用新型涉及污水处理设备，具体的说是一种用于处理含重金属离子的污水的一种车载式污水处理设备。
背景技术
我国锰矿储量丰富，居世界第四位，电解法生产金属锰是当今采用的主要方法，但每生产一吨金属锰会产生100立方米左右的废水，这些废水澡今中的Mn2+、Cr6+污染物毒性极大且不易生物降解，若不经过处理直接排放会对水体、土壤等生态系统造成危害，而处理此类废水又是一个难题，不是占地面积大就是运行成本高，无法适应金属锰生产企业的要求。
中国实用新型专利87210733公开了一种含铬污水处理设备，特别适用于连续处理PH值为2～5的含铬污水，也可用于连续处理含其他重金属离子(如镍、铜、锌、镉、等)的污水。该装置采用经防腐处理的金属板或其他防腐材料制成的罐体，在罐体之间装有内装铁粉，外缠磁场线圈的处理柱，处理柱上的线圈导线与沸腾控制器连接。
中国实用新型专利200810236221.3公开了一种磁絮凝反应器，该磁絮凝反应器主要由产生磁场的线圈和反应容器两部分组成，线圈分为横向和纵向两套，通过时序控制器的运作。该磁路接有脉冲直流电源，线圈中电流方向不断改变，两套线圈又可产生相反的两个方向磁场。在线圈外套有轭铁和冷凝装置，轭铁用来固定线圈和防止磁外漏;冷凝装置通冷凝水来控制线圈工作时的温度。反应器主要分为反应区、缓冲区和沉淀区，外部配有加药系统，投加絮凝剂。
上述各种污水处理设备及装置虽具有净化效率高、处理速度快的优点，但处理后的铁粉等极性载体直接与重金属离子发生化学反应虽能沉淀重金属离子，却不能将极性载体回收再利用，而且处理不干净极易造成二次污染，而且采用通电线圈的电磁性吸附，结构复杂而且能耗较大。
发明内容
针对现有技术存在的不足，本实用新型所要解决的技术问题是，提供一种整体结构简单、磁化时间短、物理吸附沉降、回收重复利用作为沉降主体的极性载体、避免二次污染的车载式锰污水处理设备。
为解决上述技术问题，本实用新型所采取的技术方案是：一种车载式锰污水处理设备，其包括机架、液压系统、反应容器、污泥泵，所述反应容器设置进水口和排水口，所述反应容器内设置与高场强极性载体相互作用的磁盘，反应容器内注入待处理污水，所述反应容器中设置带有絮凝剂与极性载体的投加装置。

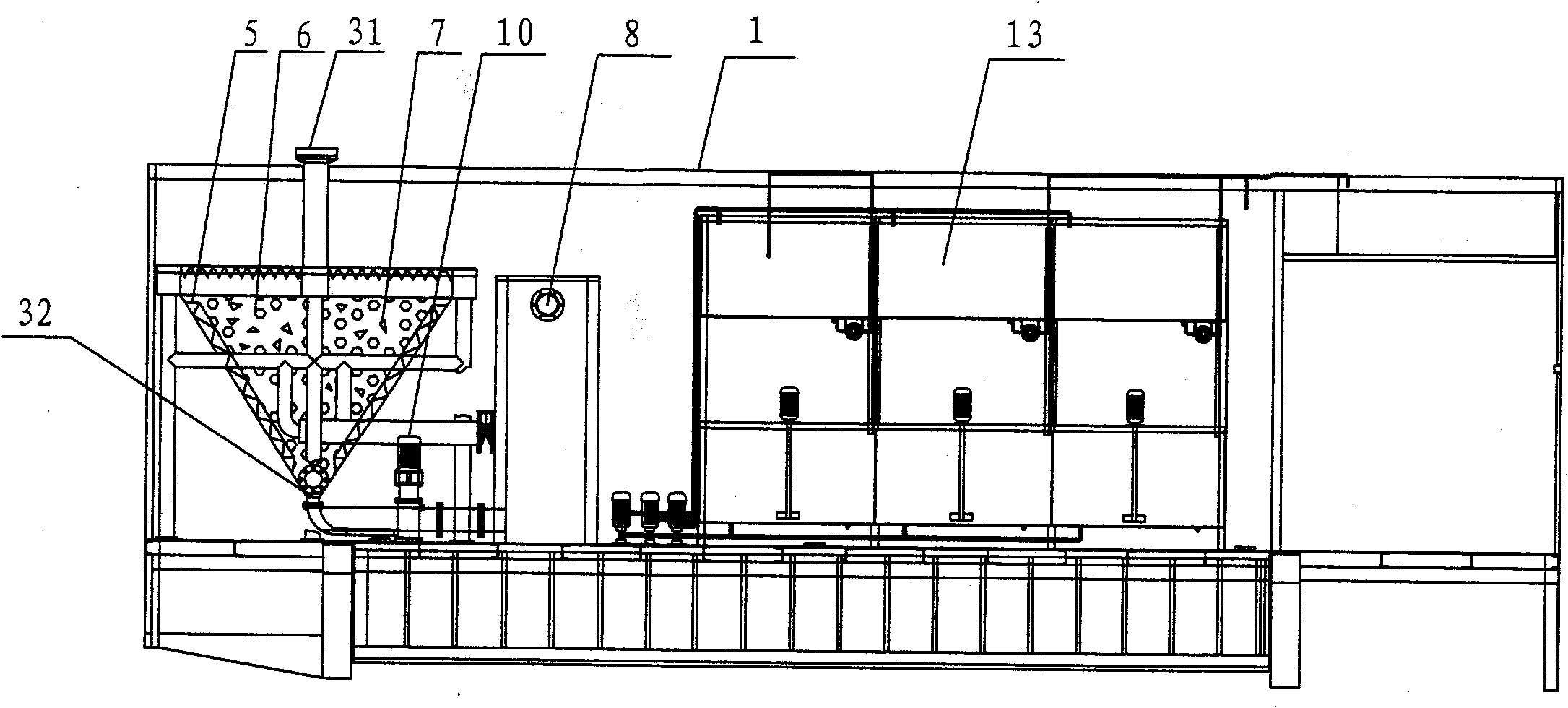

上述的车载式锰污水处理设备，所述反应容器为倒圆锥形状，底部顶端设置排水口，磁盘周向设于倒圆锥内壁上。
上述的车载式锰污水处理设备，所述反应容器连接一反冲洗装置，所述反冲洗装置一端连接排水口，另一端连接反应容器。
上述的车载式锰污水处理设备，所述反应容器连接一磁分离器，在反应容器与磁分离器之间设置高速分离泵，所述磁分离器另一端连接污泥泵。
上述的车载式锰污水处理设备，所述絮凝剂为聚合铁类絮凝剂或者聚合铝类絮凝剂。
本实用新型车载式锰污水处理设备的优点是：该车载式电解锰废水处理设备，通过加入极性载体和絮凝剂混合，快速沉淀，在高场强的作用下，分离出污染物并自动回收极性载体，重负，循环使用，从而达到快速、高效、低耗处理电解锰废水的目的。利用高场强极性载体的特性，使电解锰废水中的Mn2+、Cr6+快速分解、沉降、除染排污，改变水质。结构紧凑，体积精巧，外型美观，维护方便。PLC程序控制，操作简单，运行费用低廉。车载式，模块化，易移动，效率高。
