申请日2010.10.08
公开(公告)日2011.04.13
IPC分类号C02F1/38
摘要
本发明提供一种抛物离心式污水处理器，包括清水壁板、污水容器、清水容器、底座，所述的污水容器的纵切面下面部分为一段抛物线轮廓，在该抛物线上端沿污水容器侧壁一周具有清水孔，清水孔内侧还设置有过滤海绵层，所述污水容器外侧在清水孔上端设置有一圈清水壁板，其形状保证由清水孔流出的水向下流，所述污水容器下方与装有离心电机的底座通过电机轴相连接，所述的清水容器设置在所述清水壁板下方。该处理器可以将一级污水处理提高到极高性能，且本身结构简单，体积较小，适合小规模污水处理。
翻译权利要求书

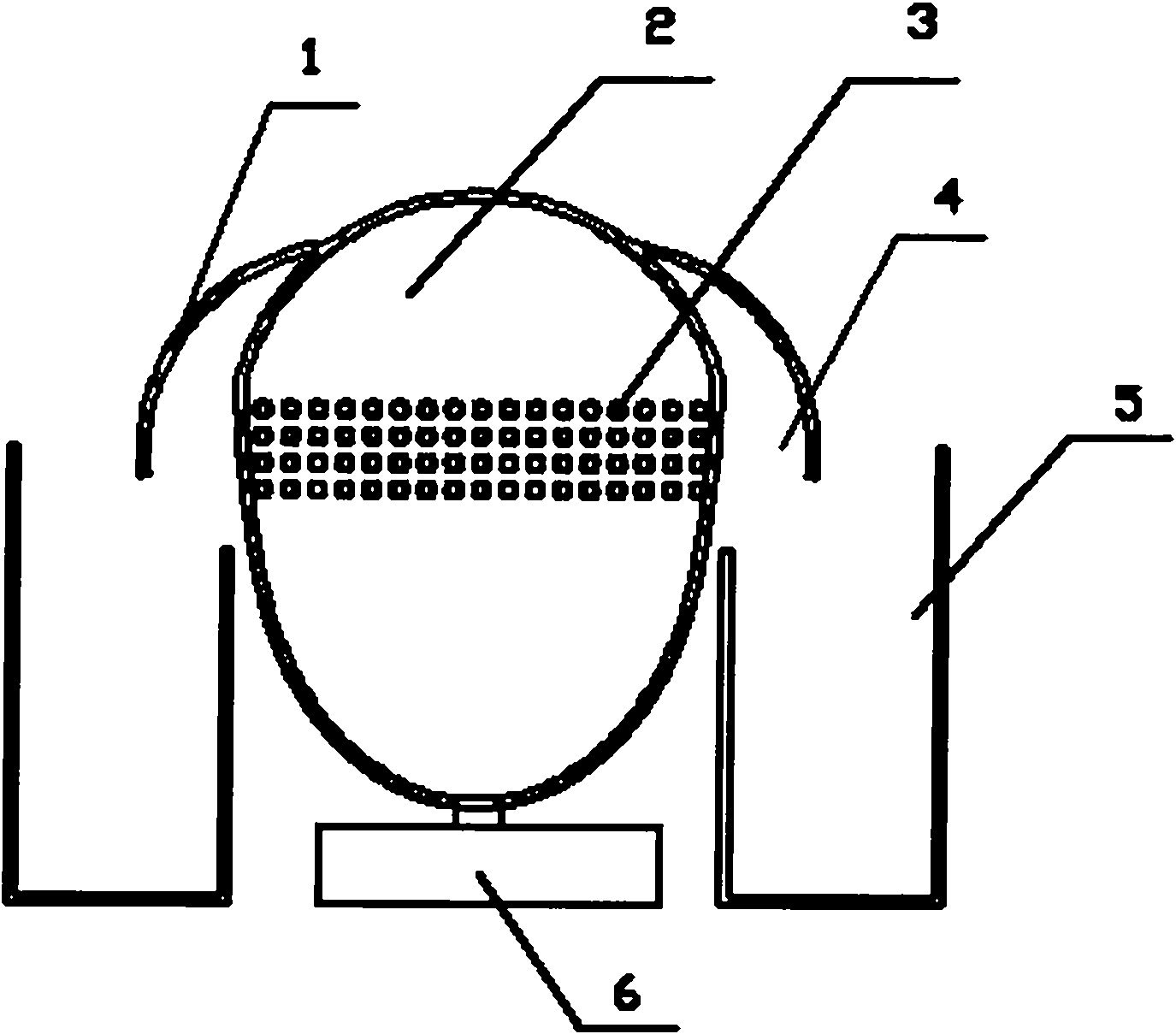

1.一种抛物离心式污水处理器，包括清水壁板(1)、污水容器(2)、清水容器(5)、底座(6)，所述的污水容器(2)的纵切面下面部分为一段抛物线轮廓，在该抛物线上端沿污水容器2侧壁一周具有清水孔(3)，清水孔(3)内侧还设置有过滤海绵层，所述污水容器(2)外侧在清水孔(3)上端设置有一圈清水壁板(1)，其形状保证由清水孔(3)流出的水向下流，所述污水容器(2)下方与装有离心电机的底座(6)通过电机轴相连接，所述的清水容器(4)设置在所述清水壁板(1)下方。
2.根据权利要求1所述的抛物离心式污水处理器，其特征在于：所述污水容器(2)的抛物线张角在y=x2与y=x2/2之间。
3.根据权利要求1所述的抛物离心式污水处理器，其特征在于：所述的清水孔(3)为密布成环带状的圆形小孔。
4.根据权利要求1所述的抛物离心式污水处理器，其特征在于：所述的清水容器(5)为环槽状容器。
说明书
抛物离心式污水处理器
所属技术领域
本发明涉及污水处理领域，尤其是一种抛物离心式污水处理器。
背景技术
在水资源缺乏的地区，对水的利用率是相当讲究的，一些污水脏水，若其中只含有粉尘泥土等无毒颗粒而被废弃是十分可惜的，因此，我们希望此类污水可以在去除杂质后继续使用，如洗衣服等等。实际上，一般情况下，对污水进行除颗粒杂质的过程在污水处理领域称作一级污水处理，它一般采用离心机、筛格等对污水进行过滤，然而，一方面目前的处理机器较大，不能适应小规模过滤，另一方面，目前的一级污水处理过程中，较小的悬浮颗粒仍然可能穿过栅格，留在处理后的水中，即目前的一级污水处理装置过滤性能并不好。
发明内容
针对上述问题，本发明的目的在于提供一种抛物离心式污水处理器，该处理器可以将一级污水处理提高到极高性能，且本身结构简单，体积较小，适合小规模污水处理。
本发明解决其技术问题所采用的技术方案是：该抛物离心式污水处理器包括清水壁板、污水容器、清水容器、底座，所述的污水容器的纵切面下面部分为一段抛物线轮廓，在该抛物线上端沿污水容器侧壁一周具有清水孔，清水孔内侧还设置有过滤海绵层，所述污水容器外侧在清水孔上端设置有一圈清水壁板，其形状保证由清水孔流出的水向下流，所述污水容器下方与装有离心电机的底座通过电机轴相连接，所述的清水容器设置在所述清水壁板下方。
