申请日2010.10.08
公开(公告)日2011.02.16
IPC分类号C02F1/04
摘要
本发明提供一种蒸馏式污水处理器，包括吸水结构、污水容器、蒸发容器、电热丝、蒸汽导管、纯水容器、冷却容器，所述的蒸发容器设置在所述污水容器上方，它们之间由所述吸水结构连结，所述的吸水结构可将污水容器内的污水导至设置在蒸发容器内的电热丝处，所述的蒸汽导管由蒸发容器引出，导入所述纯水容器，所述纯水容器设置在盛有冷水的所述冷却容器中，所述的蒸发容器除在设置所述吸水结构和蒸汽导管的部位之外，均密封。该处理器可以同时完成对污水的一级过滤和二级过滤，使处理后的污水达到一个很高的纯净程度，并且体积较小，结构简单，适合小规模污水纯化。
翻译权利要求书

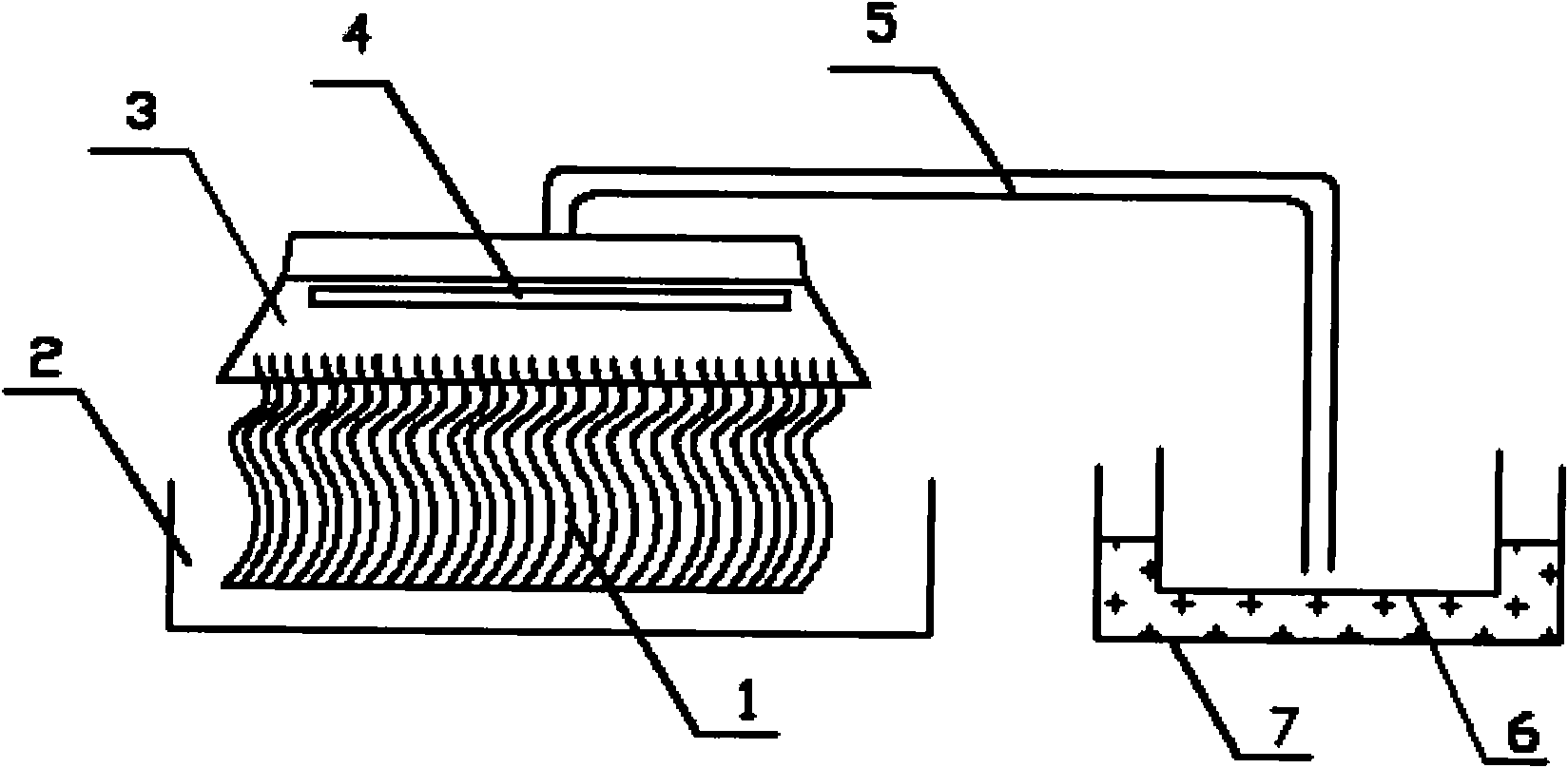

1.一种蒸馏式污水处理器，包括吸水结构(1)、污水容器(2)、蒸发容器(3)、电热丝(4)、蒸汽导管(5)、纯水容器(6)、冷却容器(7)，其特征在于：所述的蒸发容器(3)设置在所述污水容器(2)上方，它们之间由所述吸水结构(1)连结，所述的吸水结构(1)可将污水容器(2)内的污水导至设置在蒸发容器(3)内的电热丝4处，所述的蒸汽导管(5)由蒸发容器(3)引出，导入所述纯水容器(6)，所述纯水容器(6)设置在盛有冷水的所述冷却容器(7)中，所述的蒸发容器(3)除在设置所述吸水结构(1)和蒸汽导管(5)的部位之外，均密封。
2.根据权利要求1所述的蒸馏式污水处理器，其特征在于：所述的吸水结构(1)为密布的棉线。
3.根据权利要求1所述的蒸馏式污水处理器，其特征在于：所述的蒸发容器(3)内部从下到上设置有海绵结构、金属网板、电热丝(4)，所述吸水结构(1)伸入所述海绵结构内部，所述金属网板贴于所述海绵结构上方，所述电热丝贴于所述金属网板上方。
4.根据权利要求1所述的蒸馏式污水处理器，其特征在于：所述的蒸发容器(3)底部盛放有少量稀硫酸。
说明书
蒸馏式污水处理器
所属技术领域
本发明涉及污水处理领域，尤其是一种蒸馏式污水处理器。
背景技术
在水资源缺乏的地区，对水的利用率是十分讲究的，因此，一些生活污水经处理后再循环利用极为必要，而目前在污水处理领域，主要分为一级处理和二级处理，所谓一级处理即是将污水中较大的杂质颗粒通过离心、过滤筛等方式除去，所谓二级处理，即通过萃取、蒸馏等方式对已经经过一级处理的污水进行第二次纯化，除去水中胶状物、大分子等物质，得到更为纯净的水。
目前的情况下，若要将生活污水处理成纯净水，需要先进性一级处理，然后导入二级处理结构，进性二级处理，整个过程较为麻烦，且设备规模较大，需要各种循环装置、动力装置，不适合家庭等小规模型处理。
发明内容
针对上述问题，本发明的目的在于提供一种蒸馏式污水处理器，该处理器可以同时完成对污水的一级过滤和二级过滤，使处理后的污水达到一个很高的纯净程度，并且体积较小，结构简单，适合小规模污水纯化。
本发明解决其技术问题所采用的技术方案是：该蒸馏式污水处理器包括吸水结构、污水容器、蒸发容器、电热丝、蒸汽导管、纯水容器、冷却容器，所述的蒸发容器设置在所述污水容器上方，它们之间由所述吸水结构连结，所述的吸水结构可将污水容器内的污水导至设置在蒸发容器内的电热丝处，所述的蒸汽导管由蒸发容器引出，导入所述纯水容器，所述纯水容器设置在盛有冷水的所述冷却容器中，所述的蒸发容器除在设置所述吸水结构和蒸汽导管的部位之外，均密封。
本发明的有益效果是：该蒸馏式污水处理器，其吸水结构将污水中的水导至设置在蒸发容器内的电热丝处，而污水中的颗粒杂质则被粘附在吸水结构表面，因此，当水进入蒸发容器时，依然经过一级处理，且由于吸水结构吸水作用缓和，电热丝只需少量电能，即可将蒸发容器内的水蒸发，其过程是，水分子受热蒸发，而沸点较高的大分子物质则留在蒸发容器内，因此，蒸汽导管中的蒸汽纯度较高，其进入纯水容器后遇冷液化，得到纯净水，该处理器可以同时完成对污水的一级过滤和二级过滤，使处理后的污水达到一个很高的纯净程度，并且体积较小，结构简单，适合小规模污水纯化。
