申请日2010.08.13
公开(公告)日2011.02.16
IPC分类号C02F9/02
摘要
本实用新型提供了一种止咳糖浆制药废水深度处理系统，该水处理系统可用于经一体化装置处理后的止咳糖浆制药废水的深度处理，主要包括集水池、火山岩反应器和陶瓷膜反应器。火山岩反应器填料采用火山岩滤料，陶瓷膜反应器主要反应元件为微孔陶瓷膜。本止咳糖浆制药废水深度处理系统解决了止咳糖浆制药废水经一体化装置处理后不能达标排放的问题，具有处理效果好、投资费用低、运行稳定等特点，能够有效去除止咳糖浆制药废水中的COD、BOD5、SS和氨氮等污染物质。
权利要求书
1.一种止咳糖浆制药废水深度处理系统，其特征在于，该系统主要包括集水池、火山岩反应器和陶瓷膜反应器。
2.根据权利要求1所述的止咳糖浆制药废水深度处理系统，其特征在于：所述的经一体化装置处理后的止咳糖浆制药废水经集水池收集后，经增压泵抽至火山岩反应器中，废水由下部流经火山岩反应器，出水通过阀门控制，从下部进入陶瓷膜反应器，处理后的出水最终汇集到陶瓷膜反应器底部排放。
3.根据权利要求1所述的咳糖浆制药废水深度处理系统，其特征在于，火山岩反应器内装有火山岩柱，填料采用火山岩滤料。
4.根据权利要求1所述的咳糖浆制药废水深度处理系统，其特征在于，陶瓷膜反应器内装有陶瓷膜反应柱，主要反应元件为微孔陶瓷膜。
5.根据权利要求1所述的咳糖浆制药废水深度处理系统，其特征在于，还包括反冲洗系统，利用空压机通过阀门控制对火山岩反应器进行曝气和反冲，对陶瓷膜反应器进行反冲。
说明书
一种止咳糖浆制药废水深度处理系统
技术领域
本实用新型涉及一种水处理系统，特别涉及一种止咳糖浆制药废水深度处理系统，属于环境保护领域。
背景技术
止咳糖浆在生产过程中，会产生各种废弃物，其中废水主要来源于药罐冲洗水、化验室废水和车间地面冲洗水等。经一体化废水处理装置对止咳糖浆制药废水进行处理，其出水中的COD、BOD、SS和氨氮等主要污染物均不能达标排放，必须经过进一步的深度处理才能够达标排放。
发明内容
本实用新型的目的是提供一种可用于止咳糖浆制药废水深度处理的水处理系统。
本实用新型的目的是通过以下技术方案实现的：
本实用新型为一种止咳糖浆制药废水深度处理系统，主要包括集水池、火山岩反应器和陶瓷膜反应器;

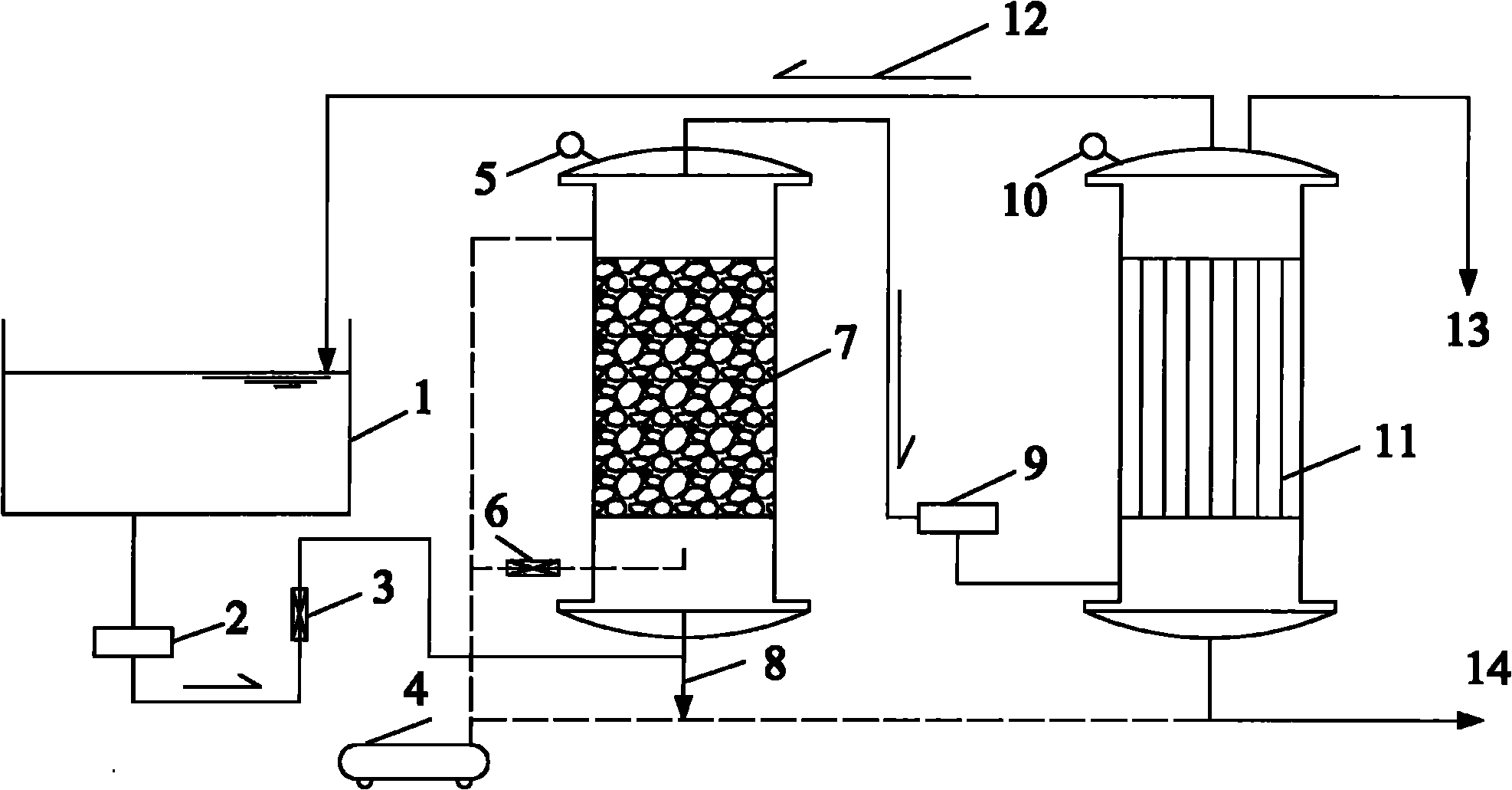

所述的经一体化装置处理后的止咳糖浆制药废水经集水池收集后，经增压泵抽至火山岩反应器中，废水由下部流经火山岩反应器，出水通过阀门控制，从下部进入陶瓷膜反应器，处理后的出水最终汇集到陶瓷膜反应器底部排放。
所述的火山岩反应器内装有火山岩柱，填料采用火山岩滤料;
所述的陶瓷膜反应器内装有陶瓷膜反应柱，主要反应元件为微孔陶瓷膜;
还包括反冲洗系统，利用空压机通过阀门控制对火山岩反应器进行曝气和反冲，对陶瓷膜反应器进行反冲。
本实用新型具有以下优点和积极意义：
由上述本实用新型提供的止咳糖浆制药废水深度处理系统可以看出，本实用新型对止咳糖浆制药废水进行深度处理，解决了止咳糖浆制药废水经一体化装置处理后不能达标排放的问题，具有处理效果好、投资费用低、运行稳定等特点，能够有效去除止咳糖浆制药废水中的COD、BOD5、SS和氨氮等污染物质，使止咳糖浆废水经深度处理后最终达标排放。
