申请日2010.08.23
公开(公告)日2011.03.23
IPC分类号C02F3/32
摘要
一种湿地污水渗透隔离板装置，由植物吸收介质层、平面隔离板层和立体澄清池三部分组成。硬网由玻璃纤维制成，质地坚硬，用于稳固隔离板和软网，承受上部介质的压力。由于软网和硬网的网孔皆小于介质颗粒体积，介质不能通过隔离板。同时植被的根系可以轻易的穿过软网和硬网网孔，达到吸收重金属等有害物质的目的，保证了吸收过滤效果长期不变。当介质达到过滤极限时(4-5年)，才对介质淤积物进行彻底的去污清理，提高了使用年限，改变了当前每年清理1次的现状，节约了清理费用。本实用新型结构简单、成本低、实用性强、易于推广。
权利要求书
1.一种湿地污水渗透隔离板装置，由隔离板、湿地砖、软网、硬网、澄清池、出水口、介质、空隙、表层和植被构成，其特征是：植物吸收介质层在上部，澄清池在底部，隔离板层在植物吸收介质层和澄清池之间;介质之间有空隙;隔离板边框内上方为软网;隔离板边框内下层为硬网。
2.根据权利要求1所述的一种湿地污水渗透隔离板装置，其特征是：植被种植于介质之中，隔离板上表面与介质底部连接，植物的须根系可穿透隔离板进入澄清池。
3.根据权利要求1所述的一种湿地污水渗透隔离板装置，其特征是：隔离板边框内软网由尼龙制成，硬网由玻璃纤维制成，隔离板固定在澄清池湿地砖之上。
4.根据权利要求1所述的一种湿地污水渗透隔离板装置，其特征是：湿地砖下表面与澄清池连接，湿地砖边框内为硬网，硬网由玻璃纤维制成。
说明书
一种湿地污水渗透隔离板装置
技术领域
本实用新型涉及过滤装置领域，尤其是利用滤网过滤湿地污水渗透式隔离板领域。
背景技术
目前公知的生态污水过滤装置，是将污水直接通过过滤介质，利用介质中栽培的特定植物对污水中的重金属等有害物质进行吸收，但是长时间使用会导致介质底部污垢淤积，堵塞介质之间的缝隙，影响污水通路。普通湿地污水过滤装置需每一年清理一次淤积的污垢，每次清理成本较高。所以有设计一种介质不易堵塞、持续过滤年限长的湿地污水渗透隔离板装置的必要。
发明内容
为了解决普通湿地污水过滤装置易堵塞、清理次数频繁的不足，本实用新型提供了一种湿地污水渗透隔离板装置，介质不易堵塞、持续过滤年限长。
本实用新型解决其技术问题所采用的技术方案是：

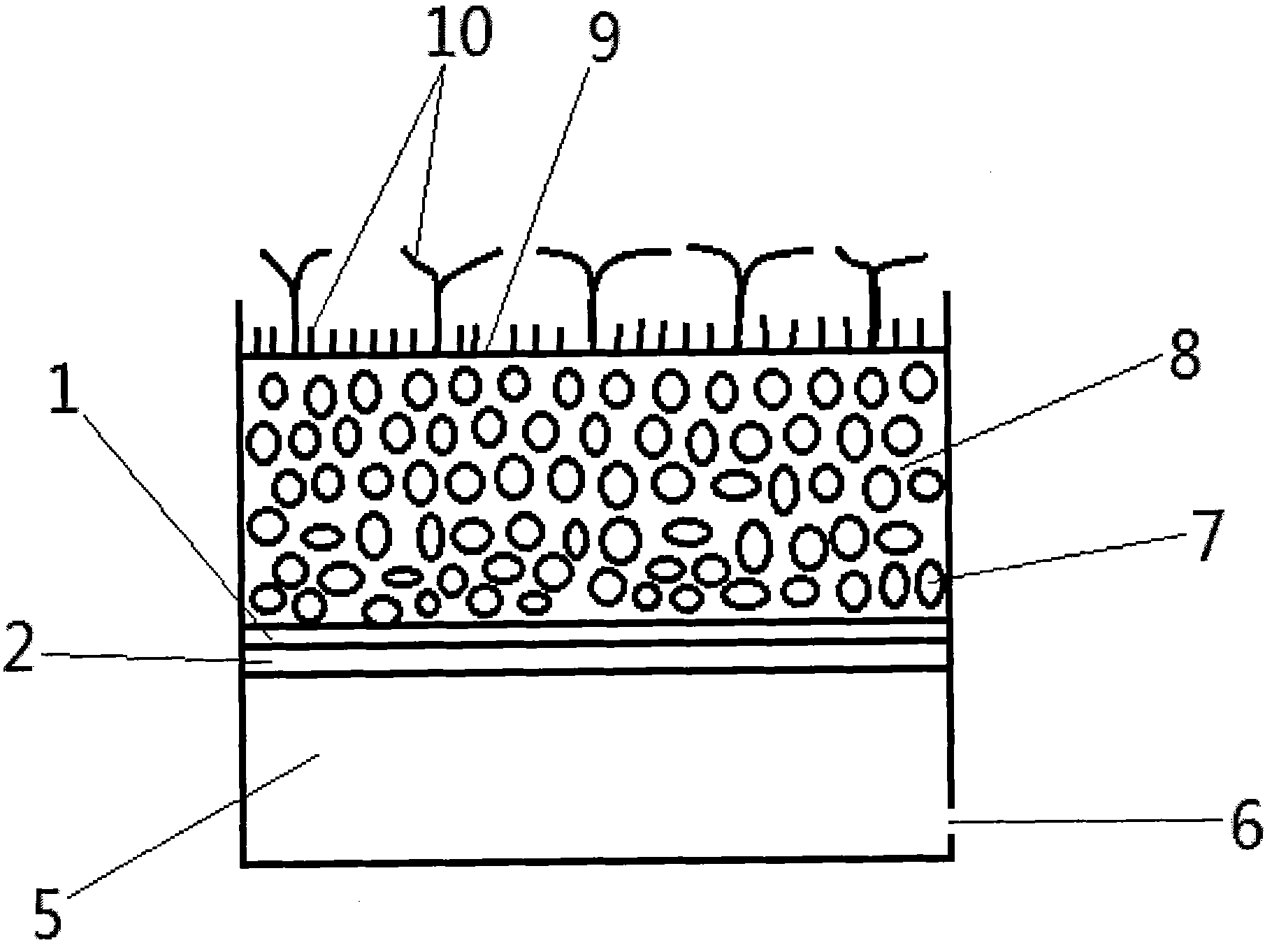

本设计由立体介质植物吸附层、平面隔离板层和立体澄清池三部分组成。介质植物吸附层在上部，澄清池在底部，隔离板层在介质植物吸附层和澄清池之间;介质之间有空隙，植被根系位于介质层之中，隔离板上表面与介质底部连接;隔离板边框内上层为细软网，软网由尼龙制成;隔离板边框内下层为粗硬网，粗硬网由玻璃纤维制成，隔离板固定在湿地砖上。湿地砖下表面与澄清池底连接;出水口位于澄清池底部。污水从表层流经介质，其中的有害物质被植物根系吸收，并通过空隙到达隔离板，穿过隔离板和湿地砖进入澄清池，最后从出水口流出的即为处理水。湿地砖及粗硬网由玻璃纤维制成，质地坚硬，用于稳固隔离板和软网，承受上部介质的压力。由于细软网和粗硬网的网孔皆小于介质颗粒体积，介质不能随水流通过隔离板，因此介质不会堵塞空隙，保证了水流通路，大大增加了介质的使用年限。同时植被的根系可以轻易的穿过软网和硬网网孔，达到稳定介质结构的目的，保证了吸收过滤效果长期不变。穿过网孔的根系将伸入澄清池中，直接处理污水。当介质达到过滤极限时(4-5年)，才对介质淤积物进行彻底的去污清理，提高了使用年限，减少了清理次数，节约了清理费用。
本实用新型的有益效果是利用隔离板上软网网孔对介质的阻碍作用，隔离介质、维持介质结构，具有稳定介质结构、增强植物吸收介质过滤及植被吸收功能和延长介质淤积物清理年限的效果。
