申请日2010.08.23
公开(公告)日2011.03.30
IPC分类号C02F3/34; C02F3/32
摘要
一种污水湿地砖及其装置，由介质过滤层、平面过滤层和过滤池三部分组成。介质过滤层在上部，过滤池在底部，平面过滤层在介质过滤层和过滤池之间。植被位于介质的表层，滤网固定在平面过滤层上表面，滤网与介质底部连接，滤网网孔小于介质颗粒直径。湿地砖上设有四孔，湿地砖中部为一竖直贯穿的直流孔，湿地砖侧面有三个平行贯穿的平流孔，直流孔和平流孔的直径大于介质颗粒直径。平面过滤层由若干块湿地砖平行排列而成数层，水平面相邻湿地砖的三个平流孔连通，竖直方向上相邻湿地砖的直流孔连通。平面过滤层下表面与过滤池连接，排水口位于过滤池底部。本实用新型结构简单、成本低、实用性强、易于推广。
权利要求书
1.一种污水湿地砖及其装置，由湿地砖、滤网、介质、植被、表层、过滤池、排水口、直流孔和平流孔构成，其特征是：介质过滤层在上部，过滤池在底部，湿地砖在过滤池内;滤网固定在湿地砖上表面;湿地砖上设有四孔;两块湿地砖重叠排列，形成若干列;湿地砖下表面与过滤池连接，排水口位于过滤池底部。
2.根据权利要求1所述的一种污水湿地砖及其装置，其特征是：滤网与介质底部连接，滤网网孔小于介质颗粒直径。
3.根据权利要求1所述的一种污水湿地砖及其装置，其特征是：湿地砖中部为一竖直贯穿的直流孔，湿地砖侧面有三个平行贯穿的平流孔，直流孔和平流孔的直径大于介质颗粒直径。
4.根据权利要求1所述的一种污水湿地砖及其装置，其特征是：水平面相邻湿地砖的三个平流孔对称，竖直方向上相邻湿地砖的直流孔连通。
说明书
一种污水湿地砖及其装置
技术领域
本实用新型涉及过滤装置领域，尤其是利用湿地砖过滤湿地污水的装置领域。
背景技术
目前公知的生态污水过滤装置，是将污水直接通过过滤介质，利用介质中栽培的特定植物对污水中的重金属等有害物质进行吸收，但是长时间使用会导致介质底部污垢淤积，堵塞介质之间的缝隙，影响污水通路。普通污水过滤装置需每隔一年清理一次淤积的污垢，每次清理成本较高。所以有设计一种介质不易堵塞、过滤年限长的污水湿地砖及其装置的必要。
发明内容
为了解决普通生态污水过滤装置易堵塞、清理次数频繁的不足，本实用新型提供了一种利用湿地砖分离介质和污水的装置，介质不易堵塞、过滤年限长。本实用新型解决其技术问题所采用的技术方案是：

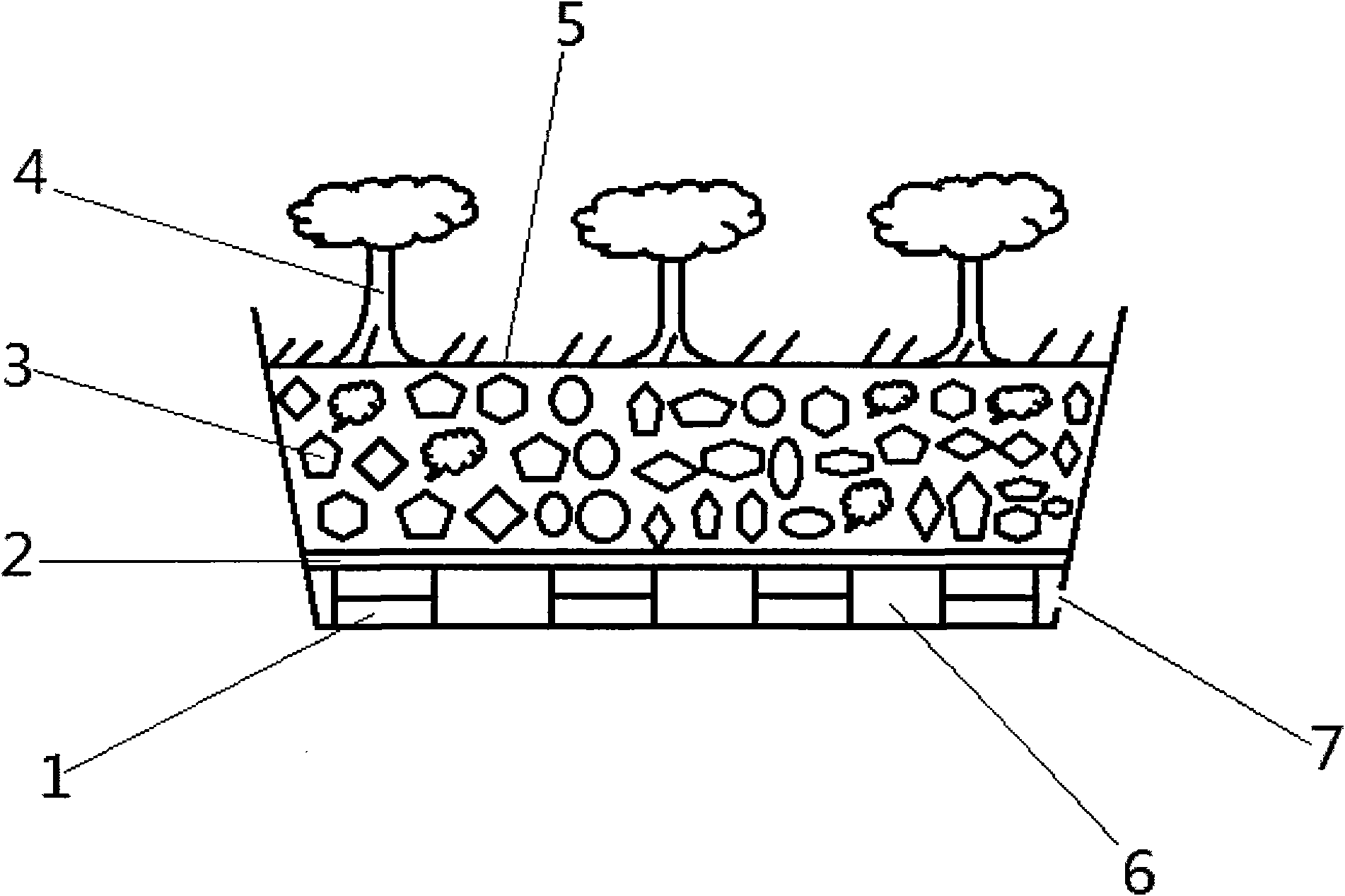

一种污水湿地砖及其装置，由介质过滤层、湿地砖和过滤池三部分组成。介质过滤层在上部，过滤池在底部，湿地砖在过滤池内。植被位于介质的表层，滤网固定在湿地砖上表面，滤网与介质底部连接，滤网网孔小于介质颗粒直径。湿地砖上设有四孔，湿地砖中部为一竖直贯穿的直流孔，湿地砖侧面有三个平行贯穿的平流孔，直流孔和平流孔的直径大于介质颗粒直径。两块湿地砖重叠排列，形成若干列，水平面相邻湿地砖的三个平流孔对称，竖直方向上相邻湿地砖的直流孔连通。湿地砖下表面与过滤池连接，排水口位于过滤池底部。污水从表层流经介质，其中的有害物质经植被根系吸收，并穿过滤网和湿地砖进入过滤池，最后从排水口流出的即为清水。湿地砖由粘土烧制而成，质地坚硬，可以稳固滤网，承受上部介质的压力。由于滤网网孔小于介质颗粒直径，介质不能随水流通过滤网，同时直流孔和平流孔的直径大于介质颗粒直径，因此介质不会堵塞水流通路，大大增加了介质的使用年限。湿地砖上采用竖直的直流孔和水平的平流孔，使水流可在湿地砖中沿竖直和水平方向流动，加速了排水速率。植被的根系可以轻易的穿过滤网网孔，稳定了介质结构，可长期维持过滤效果不变。穿过网孔的根系将伸入过滤池中，进一步处理污水。当介质达到过滤极限时，才对介质淤积物进行彻底的去污清理，提高了使用年限，减少了清理次数，节约了清理费用。
本实用新型的有益效果是：利用直流孔和平流孔的导流作用削除淤积物，具有稳定介质结构、防止介质淤积阻塞、加快污水处理速度、增强介质过滤及植被吸收功能和延长介质淤积物清理年限的效果。
