申请日2010.08.24
公开(公告)日2011.01.19
IPC分类号C02F9/10
摘要

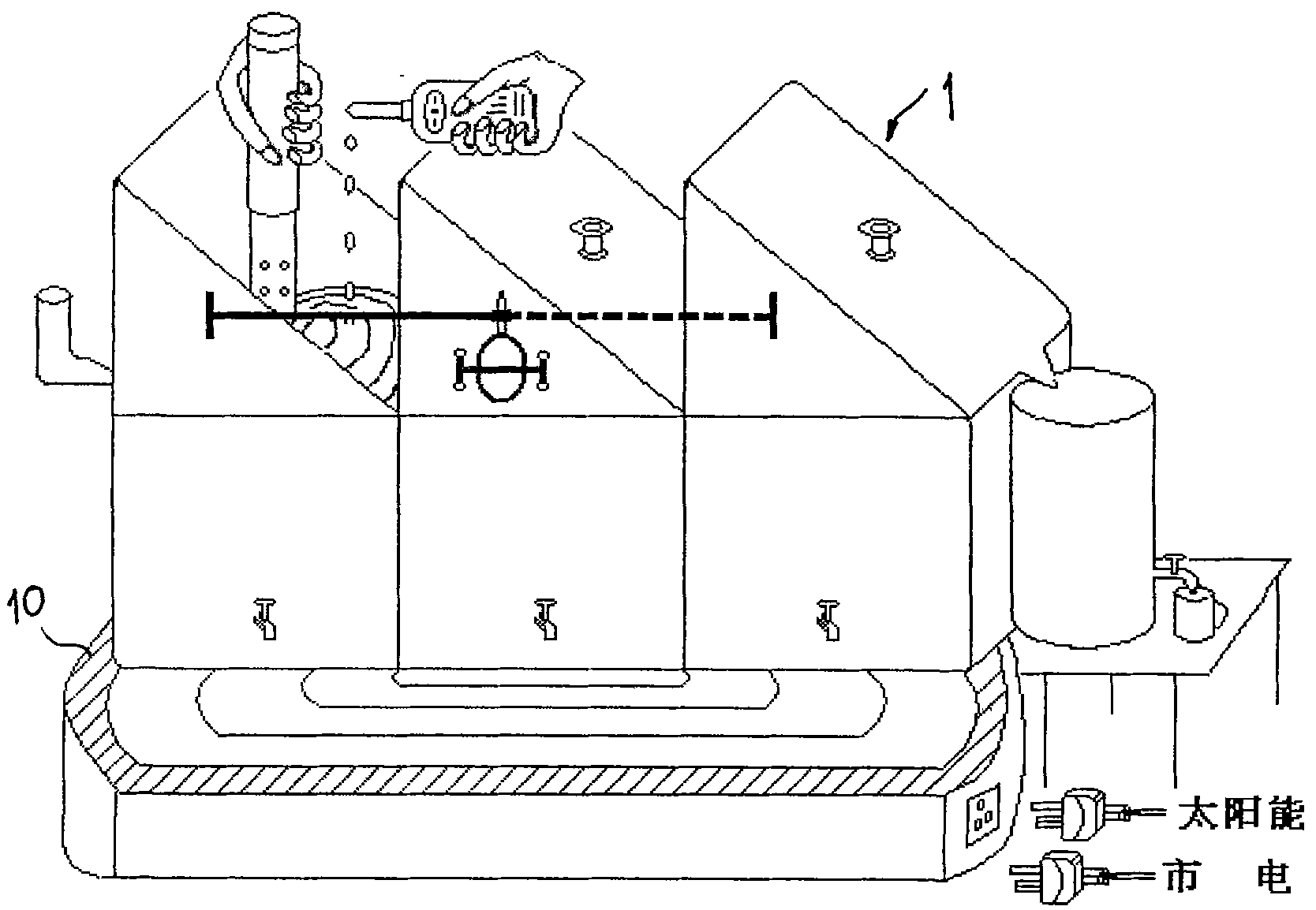

一种多能源组合理化水处理装置，由过滤蒸发单元拼接组成，每个过滤蒸发单元结构为：盛水金属箱体由矩形底板，四个侧立板以及顶板围合而成一封闭腔室，倾斜设置的顶板内壁上设有凹形导流槽，顶板的下边缘上设有从右侧立板向外伸出的出水嘴，左侧立板上开有进水口;盛水金属箱体内设置有过滤器，过滤器结构为：长方形箱体紧贴盛水金属箱体的左侧立板，长方形箱体内设置有用于过滤水的泡沫体，长方形箱体上设有滤水出孔;电加热器设置在所有各级盛水金属箱体底部。它具有功能齐全、性能可靠、方便灵活、实用性强的特点，特别适用于野外人员和岛屿居民的饮用水处理。
权利要求书
1.一种多能源组合理化水处理装置，包括，电加热器(10)，其特征是：由2级以上的过滤蒸发单元拼接组成，每个过滤蒸发单元结构为：盛水金属箱体(1)由矩形底板，前、后、左、右四个侧立板以及顶板围合而成一封闭腔室，其中，左、右侧立板为矩形，左侧立板的高度大于右侧立板的高度，前、后侧立板均为相同的直角梯形，倾斜设置的顶板内壁上设有凹形导流槽，顶板的下边缘上设有从右侧立板向外伸出的出水嘴(7)，左侧立板上开有供上一级过滤蒸发单元的出水嘴伸入衔接的进水口(3);盛水金属箱体(1)内位于进水口下方设置有过滤器，过滤器结构为：长方形箱体(4a)紧贴盛水金属箱体的左侧立板，长方形箱体内设置有用于过滤水的泡沫体(4b)，长方形箱体右侧立板下方设有滤水出孔(9);所述电加热器(10)设置在所有各级盛水金属箱体底部。
2.根据权利要求1所述多能源组合理化水处理装置，其特征是：所述泡沫体(4-2)上设置有压板(8)。
3.根据权利要求2所述多能源组合理化水处理装置，其特征是：所述盛水金属箱体(1)的顶板扣盖在箱体开口上，顶板上设有盖把(6)。
4.根据权利要求3所述多能源组合理化水处理装置，其特征是：所述盛水金属箱体(1)的前侧立板上设有连接螺栓用孔(2)。
5.根据权利要求4所述多能源组合理化水处理装置，其特征是：所述电加热器(10)为电能式电加热器或太阳能式电加热器。
6.根据权利要求1～5任一权利要求所述多能源组合理化水处理装置，其特征是：还具有用作振打盛水金属箱体(1)的间歇式振打机构以及直流电机转换控制电路;该振打机构为：直流电机轴上安装有敲击臂，敲击臂垂直于直流电机轴。
7.根据权利要求6所述多能源组合理化水处理装置，其特征是：所述直流电机转换控制电路为：由交流变压器、整流电路、滤波电路、稳压电路以及0.5HZ低频振荡器顺次级联组成;0.5HZ低频振荡电路为：电源正极顺次串接继电器J1和电阻R2后接于三极管BG1集电极，电解电容C2正极接于三极管BG1集电极，电解电容C2负极接于三极管BG2基极，电容电容C3正极接于三极管BG2集电极，电容电容C3负极接于三极管BG1基极，双联电位器W1的两前端均接电源正极，双联电位器W1的一个后端串接电阻R3后接于电容电容C2负极，双联电位器另一个后端串接电阻R4后接于电解电容C3负极，三极管BG1、BG2的发射极均接电源负极，电源正极串接继电器J1的常开结点J1-1后接于直流电机D的线圈一端，电源正极串接继电器J2的常开结点J2-1后接于直流电机D的线圈另一端，电源负极串接继电器J1的常闭结点J1-2后接于直流电机D的线圈一端，电源负极串接继电器J2的常闭结点J2-2后接于直流电机D的线圈另一端，上述电阻R2和R5均为200欧，电阻R3和R4均为30千欧，双联电位器W1为10千欧，电解电容C1为1000微法，电解电容C2和C3均为10微法。
8.根据权利要求7所述多能源组合理化水处理装置，其特征是：所述电机转换控制电路中还具有指示电路：电源正极顺次串接发光二极管Fg1和电阻R1后接于电源负极。
说明书
多能源组合理化水处理装置
技术领域
本发明涉及水装置，特别是采用化学药剂和过滤、蒸发等物理方式净化为饮用水的装置。
背景技术
水是万物之源!水关系国计民生，水影响工农业发展。据调查：地球上淡水仅占水资源的2.5%，而可饮用水又只占淡水的0.3%。故若干地方都存在着饮水难的问题。现在，尽管大中城市设立了自来水厂，但只能供给居民集聚区，在农村、山区、海岛以及野外勘探、海上作业人员等则无从解决。
发明内容
本发明的目的是提供一种方便实用、适宜分散居住和野外作业者的多能源组合理化水处理装置。
本发明的目的是这样实现的：一种多能源组合理化水处理装置，包括电加热器，由2级以上的过滤蒸发单元拼接组成，每个过滤蒸发单元结构为：盛水金属箱体由矩形底板，前、后、左、右四个侧立板以及顶板围合而成一封闭腔室，其中，左、右侧立板为矩形，左侧立板的高度大于右侧立板的高度，前、后侧立板均为相同的直角梯形，倾斜设置的顶板内壁上设有凹形导流槽，顶板的下边缘上设有从右侧立板向外伸出的出水嘴，左侧立板上开有供上一级过滤蒸发单元的出水嘴伸入衔接的进水口;盛水金属箱体内位于进水口下方设置有过滤器，过滤器结构为：长方形箱体紧贴盛水金属箱体的左侧立板，长方形箱体内设置有用于过滤水的泡沫体，长方形箱体右侧立板下方设有滤水出孔;电加热器设置在所有各级盛水金属箱体底部。
上述泡沫体上设置有压板。
上述盛水金属箱体的顶板扣盖在箱体开口上，顶板上设有盖把。
上述盛水金属箱体的前侧立板上设有连接螺栓用孔。
上述电加热器为电能式电加热器或太阳能式电加热器。
还具有用作振打盛水金属箱体的间歇式振打机构以及直流电机转换控制电路;该振打机构为：直流电机轴上安装有敲击臂，敲击臂垂直于直流电机轴。
上述直流电机转换控制电路为：由交流变压器、整流电路、滤波电路、稳压电路以及0.5HZ低频振荡器顺次级联组成;0.5HZ低频振荡电路为：电源正极顺次串接继电器J1和电阻R2后接于三极管BG1集电极，电解电容C2正极接于三极管BG1集电极，电解电容C2负极接于三极管BG2基极，电容电容C3正极接于三极管BG2集电极，电容电容C3负极接于三极管BG1基极，双联电位器W1的两前端均接电源正极，双联电位器W1的一个后端串接电阻R3后接于电容电容C2负极，双联电位器另一个后端串接电阻R4后接于电解电容C3负极，三极管BG1、BG2的发射极均接电源负极，电源正极串接继电器J1的常开结点J1-1后接于直流电机D的线圈一端，电源正极串接继电器J2的常开结点J2-1后接于直流电机D的线圈另一端，电源负极串接继电器J1的常闭结点J1-2后接于直流电机D的线圈一端，电源负极串接继电器J2的常闭结点J2-2后接于直流电机D的线圈另一端，上述电阻R2和R5均为200欧，电阻R3和R4均为30千欧，双联电位器W1为10千欧，电解电容C1为1000微法，电解电容C2和C3均为10微法。
上述电机转换控制电路中还具有指示电路：电源正极顺次串接发光二极管Fg1和电阻R1后接于电源负极。
本发明具有以下特点：
1、功能齐全、性能可靠
对水进行过滤、蒸发等系列处理，最后成为洁净水供饮用。蒸发加热灵活，既可采用电能式电加热方式，又可采用太阳能式电加热方式。
2、采用单元组合式设计，方便灵巧、实用性强，特别适合野外作业人员以及水污染、岛屿居住和海上作业人员饮用水的清洁淡化处理，使岛屿居民和航海人员不至于再望洋生叹，守着海水无水喝。
