申请日2010.08.24
公开(公告)日2011.01.26
IPC分类号C02F11/14
摘要
本实用新型的油田污泥浓缩脱水装置属于分离装置，是由絮凝混合槽和叠螺式污泥脱水机构成，所述的絮凝混合槽座于支架上，絮凝混合槽与电控柜联接。叠螺式污泥脱水机倾斜置于底座上，叠螺式污泥脱水机的低位端与絮凝混合槽用管道连接。在叠螺式污泥脱水机高位端设有污泥排出口、并在叠螺主体的轴上设有驱动电机，叠螺式污泥脱水机低位端底部有滤液排出口;在絮凝混合槽上设有搅拌电机、液位开关和计量槽，并在计量槽上设有污泥输送口和回流口。本装置，结构设计合理、该机处理能力最低为150kg/h绝干污泥，脱水后的污泥一般含水率在75%-80%左右，成饼状不渗水，可以进行后续处理(焚烧或者填埋)，该机运行可靠，全自动连续运行无人值守，极大地减少了操作工人的劳动强度;不堵塞;无需更换滤布等材料，冲洗用水量少，节省水费，减少清洗用水回流造成的内循环负担;电控柜、絮凝混合槽和脱水机一体化，占地面积少，安装起来简单方便。
权利要求书

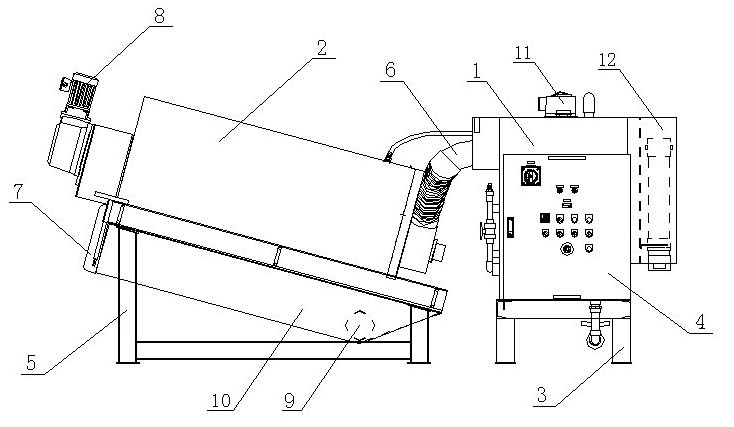

1.油田污泥浓缩脱水装置，是由絮凝混合槽(1)和叠螺式污泥脱水机(2)构成，其特征在于絮凝混合槽(1)座于支架(3)上，絮凝混合槽(1)与电控柜(4)联接;叠螺式污泥脱水机(2)倾斜置于底座(5)上，叠螺式污泥脱水机(2)的低位端与絮凝混合槽(1)用管道(6)连接;在叠螺式污泥脱水机(2)的高位端设有污泥排出口(7)、并在叠螺主体(15)的轴上设有驱动电机(8)，叠螺式污泥脱水机(2)低位端底部有滤液排出口(9)，叠螺式污泥脱水机(2)的下部设有滤液回收槽(10);在絮凝混合槽(1)上设有搅拌电机(11)、液位开关(16)和计量槽(12)。
2.如权利要求1所述的油田污泥浓缩脱水装置，其特征在计量槽(12)上设有污泥输送口(13)和回流口(14)。
3.如权利要求1或2所述的油田污泥浓缩脱水装置，其特征在于所述的叠螺式污泥脱水机(2)的叠螺主体(15)是由固定环和游动环相互层叠、螺旋轴贯穿其中形成的过滤装置。
4.如权利要求3所述的油田污泥浓缩脱水装置，其特征在于所述的叠螺式污泥脱水机(2)是由一个以上的叠螺主体(15)并列构成。
说明书
油田污泥浓缩脱水装置
技术领域
本实用新型属于分离装置，特别是涉及到一种油田污泥浓缩脱水装置。
背景技术
污水是油田开采过程中的重要污染物之一，长时期沉降罐因其工艺简单、经济、有效而作为油田采出水处理的首选工艺，该工艺为后续工艺如絮凝、气浮及过滤极大地减轻了负荷，是污水处理工艺中不可或缺的龙头工序。现有的沉降罐多采用竖流式，可将固液分离，但目前却没有对分离后的污泥进行脱水设备,操作人员需要定期对沉降罐进行清泥，处理很不方便，而且对周围环境产生了一定的影响，因此，解决这一问题迫在眉睫。
发明内容
本实用新型旨在于现服现有技术的不足，提供了一种油田污泥浓缩脱水装置。
本实用新型的油田污泥浓缩脱水装置，是由絮凝混合槽和叠螺式污泥脱水机构成，所述的絮凝混合槽座于支架上，絮凝混合槽与电控柜联接。叠螺式污泥脱水机倾斜置于底座上，叠螺式污泥脱水机的低位端与絮凝混合槽用管道连接。在叠螺式污泥脱水机高位端设有污泥排出口、并在叠螺主体的轴上设有驱动电机，叠螺式污泥脱水机低位端底部有滤液排出口，叠螺式污泥脱水机的下部设有滤液回收槽;在絮凝混合槽上设有搅拌电机、液位开关和计量槽。
作为本实用新型的进一步改进，在计量槽上设有污泥输送口和回流口。
作为本实用新型的进一步改进，所述的叠螺式污泥脱水机的叠螺主体是由固定环和游动环相互层叠、螺旋轴贯穿其中形成的过滤装置。
作为本实用新型的进一步改进，所述的叠螺式污泥脱水机是由一个以上的叠螺主体并列构成。
本实用新型的油田污泥浓缩脱水装置，结构设计合理、该机处理能力最低为150kg/h绝干污泥，脱水后的污泥一般含水率在75%-80%左右，成饼状不渗水，可以进行后续处理(焚烧或者填埋)，该机运行可靠，全自动连续运行无人值守，极大地减少了操作工人的劳动强度;不堵塞;无需更换滤布等材料，冲洗用水量少，节省水费，减少清洗用水回流造成的内循环负担;电控柜、絮凝混合槽和脱水机一体化，占地面积少，安装起来简单方便;噪声低;日常维护作业简单;对污泥浓度宽容度大，可适合低浓度污泥处理(含水率99.8%—96%);设备安装简单方便。
