申请日2010.10.22
公开(公告)日2012.04.04
IPC分类号C02F103/30; C02F9/14
摘要
本发明涉及工业废水处理系统及处理方法，特别涉及化纺厂废水处理系统及处理方法。主要解决现有的化纤纺织处理流程存在的处理流程长、处理工艺复杂、控制不好易造成排水不达标以及水资源未得到充分利用的技术问题。本发明的技术方案如下：一种化纺厂废水处理系统，包括机械滚筒筛、光子降价装置、生物平板膜反应器、球形浅层砂过滤器、超滤膜过滤器，上述装置通过管路依次连通，在生物平板膜反应器通往球形浅层砂过滤器管路上以及球形浅层砂过滤器通往超滤膜过滤器管路上装有输送泵，生物平板膜反应器经曝气管或曝气板接有风机;本系统还可在光子降价装置通往生物平板膜反应器管路上接入机械栅栏装置，用于处理生活污水。
翻译权利要求书
1.一种化纺厂废水处理系统，其特征是包括机械滚筒筛、光子降价装置、生物平板膜反应器、球形浅层砂过滤器、超滤膜过滤器，上述装置通过管路依次连通，在生物平板膜反应器通往球形浅层砂过滤器管路上以及球形浅层砂过滤器通往超滤膜过滤器管路上装有输送泵，生物平板膜反应器经曝气管或曝气板接有风机。
2.根据权利要求1所述的化纺厂废水处理系统，其特征是本系统在光子降价装置通往生物平板膜反应器管路上接入用于处理生活污水机械栅栏装置。
3.根据权利要求1所述的化纺厂废水处理系统，其特征是所述机械滚筒筛包括一个横向滚筒，滚筒两边分设进水口和排渣口，滚筒周向内衬筛网，筒体置于一个由电机减速器驱动小传动轮再齿轮传动大传动轮带动的托轮组上，在滚筒的一侧设有带有一排反冲洗喷嘴的反冲洗水管，在滚筒下方设有受水盘，受水盘底部设有排水口。
4.根据权利要求3所述的化纺厂废水处理系统，其特征是所述筛网的筛孔孔径为200—300目。
5.根据权利要求1所述的化纺厂废水处理系统，其特征是所述光子降价装置包括紫外线灯管，多个紫外线灯管并排设置，上端连接光子发射器，下端固定在支架上，支架置于清污环支架滑动框架内，每个紫外线灯管上套有清污环，并将这些清污环串联，并通过清污环连接杆固定在清污环支架上，清污环支架两侧固定有滑轮，滑轮沿清污环支架滑动框架两侧导轨升降，串联的清污环的一侧还通过连接杆接气缸，气缸并联一个换向阀。
6.根据权利要求5所述的化纺厂废水处理系统，其特征是所述清污环内置弹性膜圈，弹性膜圈孔径与紫外线灯管匹配。
7.根据权利要求1所述的化纺厂废水处理系统，其特征是在生物平板膜反应器前设置调节池。
8.根据权利要求1所述的化纺厂废水处理系统，其特征是在球形浅层砂过滤器后设置活性炭过滤器，在超滤膜过滤器后设置反渗透膜过滤器。
9.一种化纺厂废水的处理方法，其特征是将化纺厂前后纺水按下述流程进行处理，首先进入机械滚筒筛，除去废水中挟带的固相物;除去了固相物的废水依靠重力流入光子降价装置，使用紫外光线对废水中含有的有机物实现降价和降低分子量;经上述处理后的废水与由机械栅栏除去了固体物的生活污水混合进入生物平板膜反应器，利用微生物处理污染物，进一步降低水中污染物含量和固体物含量;经生物膜反应器处理的废水，在泵的抽吸下进入球形浅层砂过滤器，除去水中含有的少量机械杂质，球形浅层砂过滤器排出的水作为中水使用，或用泵送入超滤膜过滤器除去水中含有的少量可溶性大分子污染物后作为循环水使用。
10.根据权利要求9所述的化纺厂废水的处理方法，其特征是在生物平板膜反应器前，为了调节水量和水质设置调节池;为了提高排放水的质量，作为工厂的生产用水或纯水使用，在球形浅层砂过滤器后设置活性炭过滤器;在超滤膜过滤器后设置高压水泵和反渗透膜过滤器，除去水中含有的可溶性小分子量有机物和离子，使出水达到纯水标准。
说明书
化纺厂废水处理系统及处理方法
技术领域
本发明涉及工业废水处理系统及处理方法，特别涉及化纺厂废水处理系统及处理方法。
背景技术
涤纶纺织厂生产过程中，会产生大量的废水。废水来源主要是前纺废水和后纺废水，同时工厂也会产生一定数量的生活污水，其中前纺废水和后纺废水主要的污染物为乳化油脂(磷酸酯甲盐、脂肪酸、聚乙二醇脂)、着色剂、表面活性剂、油脂(单脂、双脂)分子量为300～1200之间。其中BOD含量为60～200PPM、COD约为600～620PPM、pH7。这类废水的污染物采用一般的生物氧化工艺、降价困难、生物处理停留的时间长.常采用如下工艺步骤进行处理：前后纺废水依次进入格栅、调节池、破乳、二级气源、接触氧化池降价、沉淀池、机械过滤池、电氧化塔、达标排放，其中二级气源排放物进行气浮污泥，另外生活污水直接进入接触氧化池降价，然后进入后续流程，沉淀池形成的固体物以及气浮污泥形成的固体物进行固化和脱水，固体物还可进行酸解，经电氧化塔处理的部分废水可回流作为气浮污泥用水。采用上述处理过程排水可达到GB8978-88一级排放标准：COD≤100mg/l，BOD≤30 mg/l，SS≤70 mg/l，pH6～9，石油类 ≤10 mg/l。但是此处理方法，由于废水中存在有机乳化油、表面活性剂，采用一般的生物氧化过程降价困难。所以在流程中采用了破乳和气浮过程，以除去废水中的70%左右的COD, 然后再进入生物氧化池处理，流程长、处理工艺复杂。如果控制不好，容易发生出水不达标的问题，而且处理后的排放水也没有考虑重复使用，水资源利用不充分。
发明内容
本发明的目的在于提供一种处理流程简单、控制方便、出水水质稳定并可重复使用的化纺厂废水处理系统及处理方法，主要解决现有的化纤纺织处理流程存在的处理流程长、处理工艺复杂、控制不好易造成排水不达标以及水资源未得到充分利用的技术问题。
本发明的技术方案如下：一种化纺厂废水处理系统，包括机械滚筒筛、光子降价装置、生物平板膜反应器、球形浅层砂过滤器、超滤膜过滤器，上述装置通过管路依次连通，在生物平板膜反应器通往球形浅层砂过滤器管路上以及球形浅层砂过滤器通往超滤膜过滤器管路上装有输送泵，生物平板膜反应器经曝气管或曝气板接有风机;本系统还可在光子降价装置通往生物平板膜反应器管路上接入机械栅栏装置，用于处理生活污水。
在生物平板膜反应器前，为了调节水量和水质也可设置调节池。在砂过滤器后设置活性炭过滤器。在超滤膜过滤器后设置反渗透膜过滤器。
所述机械滚筒筛包括一个横向滚筒，滚筒两边分设进水口和排渣口，滚筒周向内衬筛网，筛孔孔径约为200—300目，筒体置于一个由电机减速器驱动小传动轮再齿轮传动大传动轮带动的托轮组上，在滚筒的一侧设有带有一排反冲洗喷嘴的反冲洗水管，在滚筒下方设有受水盘，受水盘底部设有排水口。
所述光子降价装置包括紫外线灯管，多个紫外线灯管并排设置，上端连接光子发射器，下端固定在支架上，支架置于清污环支架滑动框架内，每个紫外线灯管上套有清污环，并将这些清污环串联，并通过清污环连接杆固定在清污环支架上，清污环支架两侧固定有滑轮，滑轮沿清污环支架滑动框架两侧导轨升降，串联的清污环的一侧还通过连接杆接气缸，气缸并联一个换向阀;所述清污环内置弹性膜圈，弹性膜圈孔径与紫外线灯管匹配。

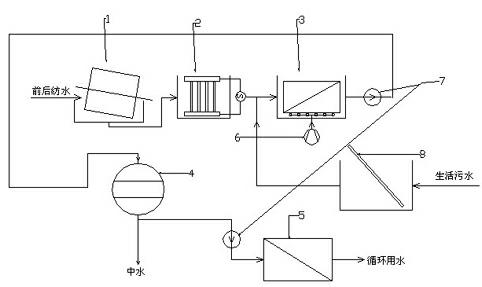

一种化纺厂废水的处理方法，将化纺厂前后纺水按下述流程进行处理，首先进入机械滚筒筛，除去废水中挟带的固相物;除去了固相物的废水依靠重力流入光子降价装置，使用紫外光线对废水中含有的有机物实现降价和降低分子量;经上述处理后的废水与由机械栅栏除去了固体物的生活污水混合进入生物平板膜反应器，利用微生物处理污染物，进一步降低水中污染物含量和固体物含量;经生物膜反应器处理的废水，在泵的抽吸下进入球形浅层砂过滤器，除去水中含有的少量机械杂质，球形浅层砂过滤器排出的水可作为中水使用，也可用泵送入超滤膜过滤器除去水中含有的少量可溶性大分子污染物后作为循环水使用。
在生物平板膜反应器前，为了调节水量和水质也可设置调节池。如果工厂废水和生活污水水量和水质较均衡则为了简化流程可不设调节池，采用适当扩大生物平板膜反应器容积的方法来调节水量和水质，生物平板膜反应器中所需的空气由风机经曝气管或曝气板分散为微小气泡进入生物平板膜反应器，以提高空气在生物平板膜反应器中的停留时间及增大气液二相的接触面，提高气体的利用率，节省风机的能耗。
为了提高排放水的质量，作为工厂的生产用水或纯水使用，可在球形浅层砂过滤器后设置活性炭过滤器，以除去水中可能含有的少量有机物。在超滤膜过滤器后设置高压水泵和反渗透膜过滤器，除去水中含有的可溶性小分子量有机物和离子，使出水达到纯水标准供生产或其它需要使用，以提高水的利用率。
本发明的有益效果是：1.采用本发明废水处理流程处理化纤厂前后纺废水及工厂生活污水时，排水水质可稳定达到GB8978-88一级排放标准。2.采用机械滚筒筛，可以截留废水中>48-75μm固相物，从而提高进入特殊光子降价处理装置水的透光性。有利于提高此设备的效率，同时由于大量固相物被截留，减轻了后续处理的负荷，有利于节能和提高设备的处理能力。3.采用光子降价处理装置，利用紫外光线，对有机物断键和降价，可提高生物膜处理装置的效率，处理效果更加稳定。4.采用生物平板膜反应器比一般的生物反应器容积效率高，且特别有利于含氮污染物的处理，而且使用的具有柔性的平板膜可以进行再生。其操作的稳定性和使用寿命比中空纤维膜优，出水水质稳定，水中固相物含量非常低。省去了沉降池。而且减少了污泥的排放量。5.采用球形浅层砂过滤器作为机械过滤器，既节省了投资而且降低了砂过滤器再生水的压头和用量，有利于节省能耗，过滤阻力小、反冲使用水量小，且结构简单。便于按处理水量的大小组合配置。6.组合卷式超滤膜过滤器出水水质可达到工厂用水标准，水的利用率高。7.流程采用模块化组合，可按废水的水质、水量和出水水质的要求，进行灵活组合，满足不同工艺和排水质量要求。
