申请日2010.10.22
公开(公告)日2011.06.15
IPC分类号E03F3/04; E03F1/00
摘要
本实用新型涉及一种污水收集排放装置，包括与进污管相连的收集坑，收集坑连有阀门室，收集坑内插有排污管，在排污管上设有排泄阀，排泄阀与控制其开闭的控制箱相连，控制箱连着收集坑内的液位开关，排污管连有真空系统。这种装置一端与建筑物卫生洁具连接，另一端与真空管道及真空泵站连接，可以用于没有重力排水管道或者铺设重力管道困难的地区，解决生活污水的排放和输送。使用该种装置的真空排水系统，具有管道规格相对较小，施工灵活，施工成本较低，密封无渗漏等显著特点。
翻译权利要求书
1.一种污水收集排放装置，包括收集坑、阀门室、排污管，其特征是，在排污管上设有排泄阀，排泄阀与控制其开闭的控制箱相连，控制箱连着收集坑内的液位开关，排污管连有真空系统。
2.根据权利要求1所述的污水收集排放装置，其特征是，所述的排泄阀为真空角座阀，包括活塞筒体，活塞筒体内设有活塞，活塞通过拉杆连有阀芯，阀芯与阀体的阀座密封，活塞下面的橡胶隔膜将活塞筒体分为上面的控制腔体和下面的自由腔体，控制腔体上端设有与控制箱相连的控制腔接口，控制腔接口与活塞间设有弹簧，自由腔体上设通气孔。
3.根据权利要求1所述的污水收集排放装置，其特征是，所述的控制箱内设有电控三通阀，电控三通阀的一个开口通大气，另两个开口分别与排泄阀的控制腔接口和排污管的取真空口相通。
4.根据权利要求1所述的污水收集排放装置，其特征是，所述的阀门室与收集坑之间用隔板隔开并密封。
5.根据权利要求1所述的污水收集排放装置，其特征是，所述的进污管上需要设置一个通风口。
6.根据权利要求2所述的污水收集排放装置，其特征是，所述的控制腔体、自由腔体内通大气的方式是通过通气装置连接收集坑。
7.根据权利要求6所述的污水收集排放装置，其特征是，所述的通气装置里设有一个浮球逆止阀。
说明书
一种污水收集排放装置
技术领域
本实用新型涉及一种用于建筑物外面的污水收集排放装置，尤其应用于建筑物外真空排水系统中。
背景技术
真空排水系统的产品技术在国外已经有近40年的发展历史，分建筑物内(也称室内)真空排水与建筑物外(也称室外)真空排水两种基本形式，室内真空排水系统是将室内的便器、洗手盆等卫生洁具排出的污水用真空的方式收集起来，再排放到某个地点，系统由真空泵站、真空管道及各种卫生洁具组成，其中卫生洁具中的蹲式或坐式便器一般是真空式的，所有的系统设备均安装在室内。室外真空排水系统是将建筑物内的重力卫生洁具排出的污水收集到一个井里，这个井安装在室外并且与一个真空系统连接，利用真空系统将井里的污水抽吸走并排放到某个地点。真空排水的这两种基本形式都有各自适用的条件和场所，在国外已经有多年的应用经验。在真空排水技术发展比较成熟的国家，比如美国、德国、澳大利亚的公司在真空排水项目中室外项目要多于室内项目，这主要是因为在一些特殊土壤环境、高程不均衡、人口及建筑物稀疏等环境下室外真空排水在综合经济指标上优于传统的重力排水，因此使该项产品技术得到了比较好的发展应用。
真空排水技术及产品在国内的应用从飞机、轮船、火车等交通工具的卫生间开始，从最初的完全进口到目前已经有国产化的产品，现在在某些公共建筑物和设施上已得到一些应用，产品技术仍处于发展的初期，并且应用项目基本属于室内真空排水的范围。室外真空排水因受产品技术的制约，几乎没有实际应用项目。中国专利00816743.5涉及的是一种室外真空排水系统，其中收集装置中的排泄阀是一种碗形膜片真空阀，阀的控制使用一种气动控制器。现阶段国内真空排水的应用只限于建筑物内，建筑物外真空排水只有极少量的项目采用的是进口产品，主要原因是整体技术水平的制约和没有适用的收集装置。在一些没有重力排水管道的地方只能用简易化粪池或明渠暂时解决，比如农村、某些景区厕所等。
发明内容
本实用新型为室外真空排水系统提供了一种污水收集排放装置，这种装置一端与建筑物卫生洁具连接，另一端与真空管道及真空泵站连接，可以用于没有重力排水管道或者铺设重力管道困难的地区，解决生活污水的排放和输送。使用该种装置的真空排水系统，具有管道规格相对较小，施工灵活，施工成本较低，密封无渗漏等显著特点。
本实用新型采取的技术方案为：

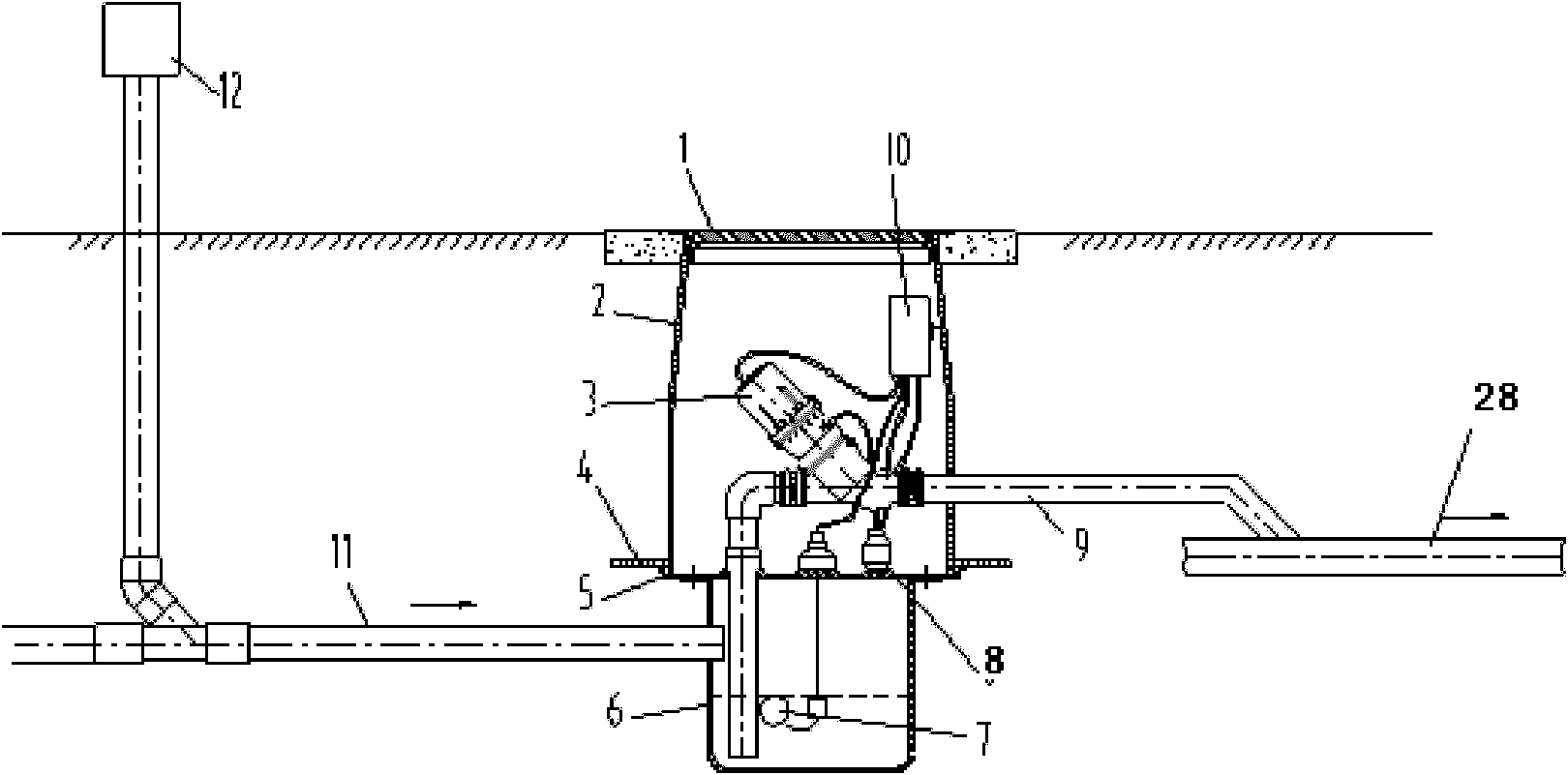

一种污水收集排放装置，包括与进污管相连的收集坑，收集坑连有阀门室，收集坑内插有排污管，在排污管上设有排泄阀，排泄阀与控制其开闭的控制箱相连，控制箱连着收集坑内的液位开关，排污管连有真空系统。
所述的排泄阀为真空角座阀，包括活塞筒体，活塞筒体内设有活塞，活塞通过拉杆连有阀芯，阀芯与阀体的阀座密封，活塞下面的橡胶隔膜将活塞筒体分为上面的控制腔体和下面的自由腔体，控制腔体上端设有与控制箱相连的控制腔接口，控制腔接口与活塞间设有弹簧，自由腔体上设通气孔。
所述的控制箱内设有电控三通阀，电控三通阀的一个开口通大气，另两个开口分别与排泄阀的控制腔接口和排污管的取真空口相通。
所述的阀门室与收集坑之间用隔板隔开并密封。
当收集坑中污水达到一定液位需要排放时，安装在收集坑中的液位开关将液位信号传输到控制箱，控制装置连通真空与排泄阀，排泄阀在真空的作用下打开，当污水吸净时控制装置切断真空与排泄阀的连通，排泄阀关闭。排泄阀关闭状态为控制腔和自由腔均通大气，阀芯在弹簧的作用下与阀座密封结合，当阀门需要开启排污时真空与控制腔连通，自由腔与控制腔的压力差克服弹簧的作用上移打开阀门，污水被真空吸走，吸污完成后真空与控制腔的连通被切断，控制腔通大气，阀门关闭。
本实用新型的有益效果是：提供了一种新型的污水收集排放装置，它可以用在建筑物外真空排水系统中，解决现阶段国内没有该类型产品的状况，为建筑物外真空排水项目的设计实施提供一种选择。
