申请日2010.10.26
公开(公告)日2011.05.11
IPC分类号C02F9/12
摘要
本实用新型公开了一种净水用水处理前置过滤装置，包括主壳体，还包括与主壳体上端固定连接的上螺纹套环以及与主壳体下端固定连接的下螺纹套环，所述主壳体底部设置有下层滤网，所述下层滤网位于下螺纹套环上端，所述下层滤网上端且位于主壳体内部由下至上依次填充有环形磁铁、PP棉、多孔EPP填料、改性纤维束和过滤毡，所述PP棉下部位于环形磁铁中心，所述过滤毡上端设置有上层滤网，所述上层滤网位于主壳体内部。本实用新型结构简单、设计合理且使用操作简便，能有效拦截过滤水中的悬浮物、胶体、铁锈、泥沙等杂质，降低水中浑浊度和色度，同时对水流速度起控制作用，且维护简单，方便耐用。
翻译权利要求书

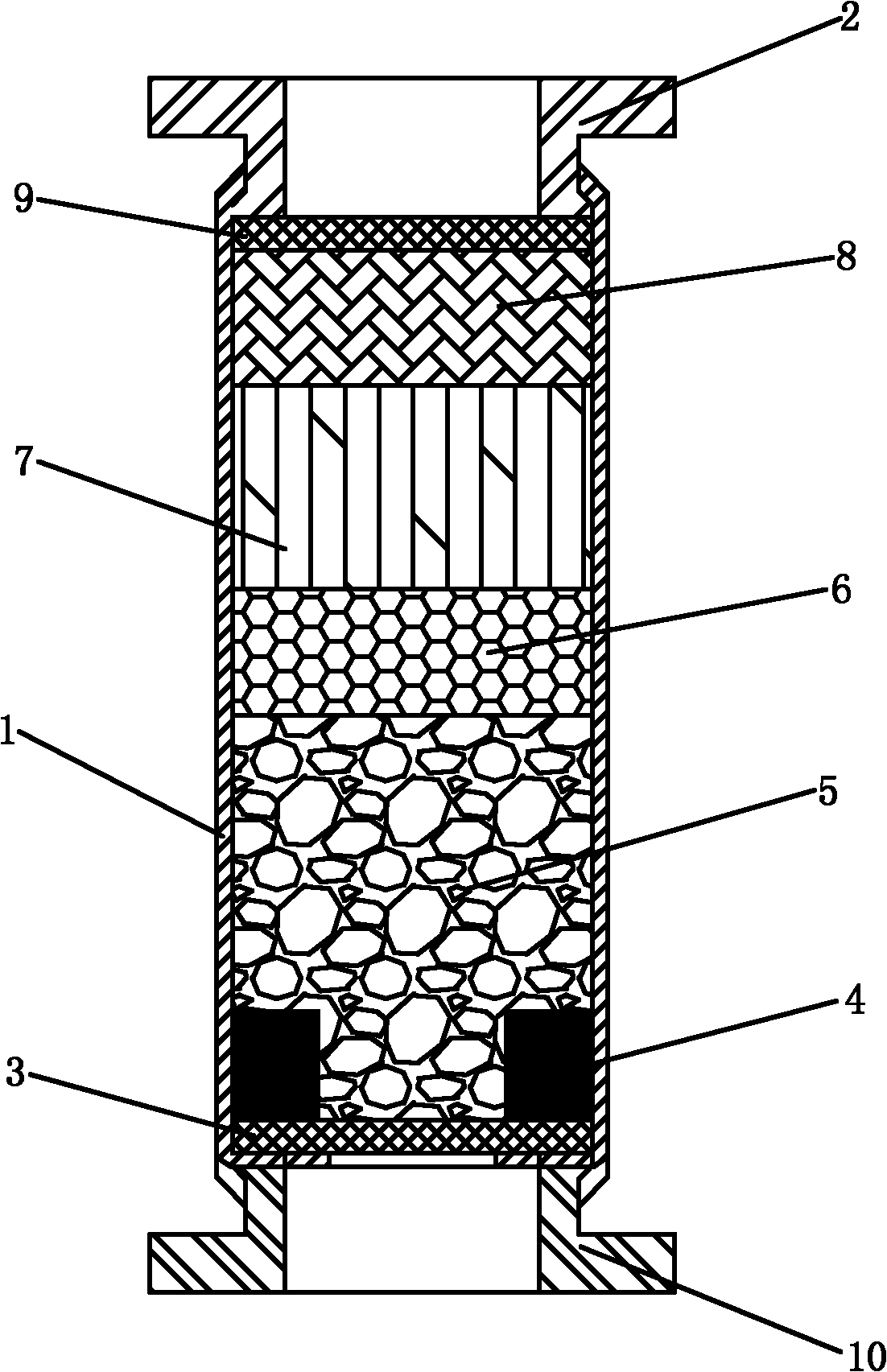

1.一种净水用水处理前置过滤装置，包括主壳体(1)，其特征在于：还包括与主壳体(1)上端固定连接的上螺纹套环(2)以及与主壳体(1)下端固定连接的下螺纹套环(10)，所述主壳体(1)底部设置有下层滤网(3)，所述下层滤网(3)位于下螺纹套环(10)上端，所述下层滤网(3)上端且位于主壳体(1)内部由下至上依次填充有环形磁铁(4)、PP棉(5)、多孔EPP填料(6)、改性纤维束(7)和过滤毡(8)，所述PP棉(5)下部位于环形磁铁(4)中心，所述过滤毡(8)上端设置有上层滤网(9)，所述上层滤网(9)位于主壳体(1)内部。
2.按照权利要求1所述的一种净水用水处理前置过滤装置，其特征在于：所述主壳体(1)的横截面形状为圆形。
3.按照权利要求1所述的一种净水用水处理前置过滤装置，其特征在于：所述上螺纹套环(2)和下螺纹套环(10)的结构相同。
说明书
一种净水用水处理前置过滤装置
技术领域
本实用新型涉及一种过滤装置，尤其是涉及一种净水用水处理前置过滤装置。
背景技术
随着社会的不断发展，水污染日益加剧已成为事实，很多水源受污浊，其色度严重超标。而农村有很多地方使用雨水、窖水、湖泊以及水库的水作为饮用水，身体健康存在安全隐患，家用净水器作为解决水质污染问题的有效途径，其中的水处理前置过滤装置则是净化处理前必须的设备。而现有技术中使用的水处理前置过滤装置因其结构设计不合理，净化效果不理想。为此，研制一种净化效果好的水处理前置过滤装置是本领域科研人员亟待解决的问题。
实用新型内容
本实用新型所要解决的技术问题在于针对上述现有技术中的不足，提供一种净水用水处理前置过滤装置，其结构简单、设计合理且使用操作简便，能有效拦截过滤水中的悬浮物、胶体、铁锈、泥沙等杂质，降低水中浑浊度和色度，同时对水流速度起控制作用，且维护简单，方便耐用。
为解决上述技术问题，本实用新型采用的技术方案是：一种净水用水处理前置过滤装置，包括主壳体，其特征在于：还包括与主壳体上端固定连接的上螺纹套环以及与主壳体下端固定连接的下螺纹套环，所述主壳体底部设置有下层滤网，所述下层滤网位于下螺纹套环上端，所述下层滤网上端且位于主壳体内部由下至上依次填充有环形磁铁、PP棉、多孔EPP填料、改性纤维束和过滤毡，所述PP棉下部位于环形磁铁中心，所述过滤毡上端设置有上层滤网，所述上层滤网位于主壳体内部。
上述的一种净水用水处理前置过滤装置，其特征在于：所述主壳体的横截面形状为圆形。
上述的一种净水用水处理前置过滤装置，其特征在于：所述上螺纹套环和下螺纹套环的结构相同。
本实用新型与现有技术相比具有以下优点：
1、结构简单、设计合理，该前置过滤装置包括分别与主壳体上端和下端固定连接的上螺纹套环和下螺纹套环，主壳体底部设置有下层滤网，下层滤网上端且位于主壳体内部由下至上依次填充有环形磁铁、PP棉、多孔EPP填料、改性纤维束和过滤毡，过滤毡上端设置有上层滤网。
2、使用操作简便，使用时将该前置过滤装置与原水出口和净水器连接即可。
3、能有效拦截过滤水中的悬浮物、胶体、铁锈、泥沙等杂质，降低水中浑浊度和色度，同时对水流速度起控制作用。
4、坚固耐用，可长期浸于水中而不产生细菌。
