申请日2010.10.26
公开(公告)日2011.05.04
IPC分类号C02F9/02; C02F1/28; C02F1/44
摘要
本实用新型公开了一种油田采油废水的预处理装置，包括水箱，原水泵，加药计量泵，第一级微滤膜组件，超滤膜组件，原水泵压力表，流量计，其特征在于在第一级微滤膜组件与超滤膜组件之间还有第二级微滤组件，第一级微滤膜组件出口与第二级微滤组件进口相连，第二级微滤组件出口连接超滤膜组件进口，超滤膜组件出口与下一膜分离系统相连。本实用新型的优点是采用二级微滤加超滤膜组件处理油田采油废水，对于低矿化度，高含油量，高CODCr的油田采油废水的预处理效果显著，经微滤处理后的水质良好，保证了超滤膜的进水水质，降低了进入后续纳滤或反渗透膜系统的污染物，能够使整个集成膜系统长期稳定运行。
翻译权利要求书
1.一种油田采油废水的预处理装置，包括水箱，原水泵，加药计量泵，第一级微滤膜组件，超滤膜组件，原水泵压力表，流量计，其特征在于在第一级微滤膜组件与超滤膜组件之间还有第二级微滤组件，第一级微滤膜组件出口与第二级微滤组件进口相连，第二级微滤组件出口连接超滤膜组件进口，超滤膜组件出口与下一膜分离系统相连。
2.根据权利要求1所述的油田采油废水的预处理装置，其特征在于所述第一级微滤膜组件的滤芯是线绕滤芯。
3.根据权利要求1所述的油田采油废水的预处理装置，其特征在于所述第二级微滤膜组件的滤芯是活性炭纤维滤芯。
4.根据权利要求1所述的油田采油废水的预处理装置，其特征在于所述超滤组件滤芯为聚砜中空纤维超滤膜组件。
说明书
油田采油废水的预处理装置
技术领域
本实用新型涉及一种油田采油废水的预处理装置，属于油田水处理技术领域。
背景技术
目前国外集成膜技术处理油田采油废水领域已有应用范例，而国内在油田采油废水的膜技术处理方面的研究经验相对较少。已有的油田采油废水处理技术中，申请号为CN02111402.1，名称为“利用膜分离技术进行油田采油废水深度处理及循环利用的方法”的发明专利，虽然采用了微滤、超滤、纳滤、反渗透相结合的方式对采油废水进行深度处理，但是通过对胜利油田某联合站采油废水经预处理工艺处理后的水质分析显示：采油废水高悬浮物含量、高油含量和高CODCr的特点使微滤膜组件长期运行后的产水悬浮物含量、油含量、CODCr含量依然较高，对后续的超滤及纳滤或反渗透膜的污染产生一定的作用，导致膜通量衰减较快，清洗次数增加，膜使用寿命降低，不利于整个系统的长期稳定运行。
发明内容
针对上述问题，本实用新型的目的是提供一种两级微滤加超滤的油田采油废水的预处理装置，降低进入后续膜系统的污染物，保证纳滤或反渗透膜的进水水质，使整个集成膜系统能够长期稳定运行。

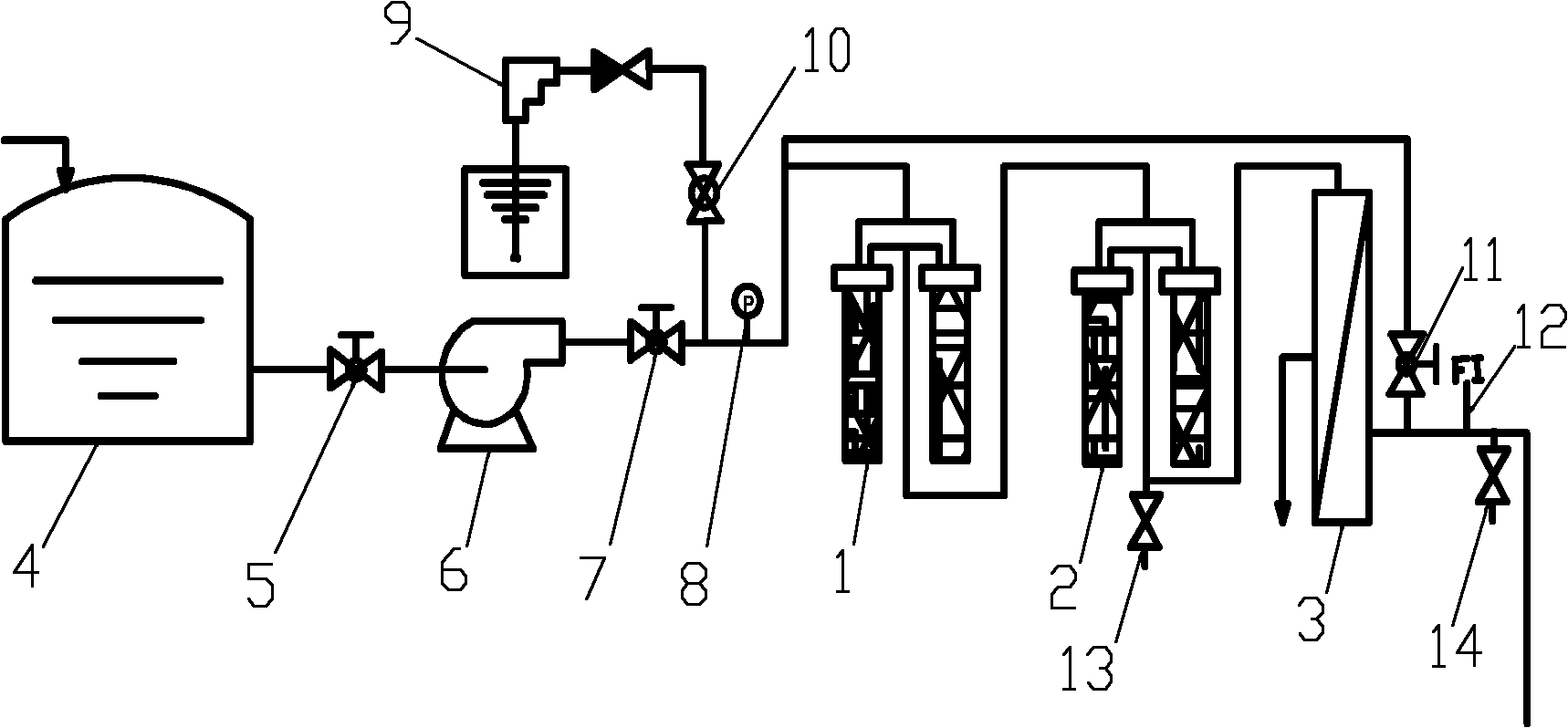

本实用新型包括水箱，原水泵，加药计量泵，第一级微滤膜组件，超滤膜组件，原水泵压力表，流量计，其特征在于在第一级微滤膜组件与超滤膜组件之间还有第二级微滤组件，第一级微滤膜组件出口与第二级微滤组件进口相连，第二级微滤组件出口连接超滤膜组件进口，超滤膜组件出口与下一膜分离系统相连。
所述第一级微滤膜组件的滤芯为线绕滤芯。
所述第二级微滤组件的滤芯为活性炭纤维滤芯。
所述超滤组件滤芯为聚砜中空纤维超滤膜组件。
本实用新型的优点是：采用二级微滤加超滤膜组件处理油田采油废水，对于低矿化度，高含油量，高CODCr的油田采油废水的预处理效果显著，经微滤处理后的水质良好，保证了超滤膜的进水水质，降低了进入后续纳滤或反渗透膜系统的污染物，能够使整个集成膜系统长期稳定运行;结构简单，不需要对原有的油田采油废水处理装置做很大的改动。
