申请日2011.03.04
公开(公告)日2011.09.14
IPC分类号B01D35/02; B01D35/12; B01D35/14
摘要
本发明公开了一种新型污水泵站，属于污水处理及提升技术领域。包括污水井及污水井内设置的污水输送泵和污水输送管道，其特征是设有分离罐，分离罐的上、下部分别连接污水进入管道和污物排出管道，污物排出管道的另一端连接污水处理厂，分离罐与污水井之间设有水泵，水泵的进水管道连接污水井，水泵的出水管道连接分离罐。本发明的运行效率高、安全性好、可靠性高、污水处理成本低、节能效果好。
翻译权利要求书
1. 一种新型污水泵站，包括污水井及污水井内设置的污水输送泵和污水输送管道，其特征是设有分离罐，分离罐的上、下部分别连接污水进入管道和污物排出管道，污物排出管道的另一端连接污水处理厂，分离罐与污水井之间设有水泵，水泵的进水管道连接污水井，水泵的出水管道连接分离罐。
2. 根据权利要求1所述的新型污水泵站，其特征是所述的分离罐与污水进入管道连接的上部内设有浮球。
3. 根据权利要求1所述的新型污水泵站，其特征是所述的水泵的进水管道中设有逆止阀。
4. 根据权利要求1所述的新型污水泵站，其特征是所述的水泵的出水管道分别与分离罐的上部和下部连接，水泵的出水管道口设有拍门和滤网。
5. 根据权利要求1所述的新型污水泵站，其特征是所述的污物排出管道中设有逆止阀。
说明书
一种新型污水泵站
技术领域
本发明公开了一种新型污水泵站，属于污水处理及提升技术领域。
背景技术
现有的污水泵站分为两种：(一)设置于污水管道系统中，用以抽升城市污水的泵站，作用就是提升污水的高程。因为污水管不像给水管(自来水)，是没有压力的，靠污水自身的重力自流的，由于城市截污网管收集的污水面积较广，离污水处理厂距离较远，不可能将管道埋地很深，所以需要设置泵站，提升污水的高程;(二)设置于污水处理厂内用来提升污水的泵站，作用是为后续的工艺提供水流动力。我国市政污水处理多数将污水通过下水道流淌汇集到泵站，通过提升泵站输送至污水处理厂进行处理。由于污水直接通过泵输送至污水处理厂，污水污物的浓度及堵塞影响着泵的性能，同时非化学性污染的污水不管浓度大小直接送到污水处理厂处理，能源消耗大，运行成本高，影响着污水处理厂的经济性。污水泵站信息化、自动化运行程度不高，难以保证系统运行的经济性及安全可靠性。
发明内容
本发明的目的是针对现有技术的不足，提供一种运行效率高、安全性好、可靠性高、污水处理成本低、节能效果好、将污水合理分离的新型污水泵站。

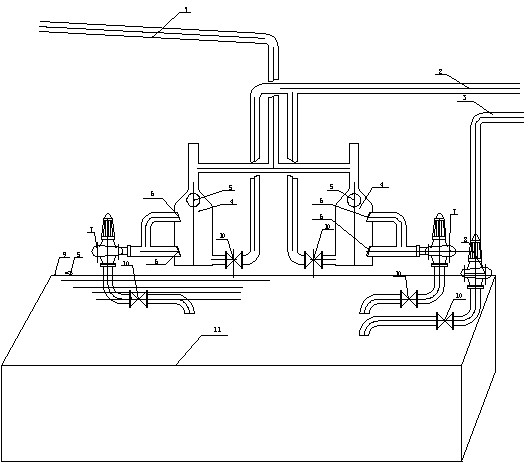

本发明的目的是通过以下技术方案实现的，一种新型污水泵站，包括污水井及污水井内设置的污水输送泵和污水输送管道，其特征是设有分离罐，分离罐的上、下部分别连接污水进入管道和污物排出管道，污物排出管道的另一端连接污水处理厂，分离罐与污水井之间设有水泵，水泵的进水管道连接污水井，水泵的出水管道连接分离罐。
所述的分离罐与污水进入管道连接的上部内设有浮球。
所述的水泵的进水管道中设有逆止阀。
所述的水泵的出水管道分别与分离罐的上部和下部连接，水泵的出水管道口设有拍门和滤网。
所述的污物排出管道中设有逆止阀。
本发明构思巧妙、安全可靠，运行效率高、使用成本低。本发明具有以下有益效果：
1. 将市政污水在输送污水处理厂前分离成水和污物，其中水不经处理可直接排放，污物通过污水泵输送到污水处理厂，降低污水的输送成本及处理成本;将污水分离后污物留在分离灌内，大颗粒长纤维污物不会对泵造成堵塞和缠绕，达到一定量后，泵从污水井中抽水冲洗污物，并输送到污水处理厂，因此污物不通过提升泵而直接排送，避免了泵的堵塞和缠绕，提高了安全可靠性。以年处理1000万吨的污水处理厂来讲，每吨污水处理价格为0.4元，总费用为400万元。通过该成套装置的应用，由于将污物污水有效地进行了分离，实需处理的污水量由1000万吨降至400万吨，运行费用由400万元降至160万元，节约费用240万元，经济效益显著。从泵运行节能角度来讲，由于污水量的减少，泵运行时间缩短，从而也达到了节能的目的。
2. 本发明可采用网络信息化控制平台，对泵站中潜水泵、阀等系统进行优化控制及综合自动化，效率较国内同类产品提高了20-25%以上，全寿命成本降低15-20%;采用了潜水离心泵加大流量设计法，使效率提高2-8%;采用了潜水泵无过载理论与设计方法，解决了低比转速潜水泵在大流量点易过载的技术难题;采用了潜水排污泵的设计方法，解决了通过性能与高效率之间的矛盾，使效率提高了5%～10%。
3. 本发明可采用潜水泵的自动监控与保护系统、自动耦合安装装置、密封结构及防砂装置，提高了潜水泵的安全可靠性和适应性，延长了使用寿命。
4. 本发明为使污水处理流程达到节能降耗及可靠性，降低潜水泵全寿命成本的目标，可以通过对污水介质的流量、浓度、粒度、纤维长度等进行了在线检测，实现潜水泵运行工况的闭环控制。
5. 本发明可采用模糊控制技术和变频技术，根据污水处理工况的变化，建立模型，确保系统的运行费用最省;本发明可构建信息化网络，实现了跨多个泵站，跨不同系列的集散控制系统、跨多期自动化工程网络化系统的信息集成。
