申请日2010.11.29
公开(公告)日2011.06.15
IPC分类号B01D35/01; B01D33/06
摘要
一种污水全自动除污机上盖板排气装置，即在污水全自动除污机上盖板顶部开孔绞丝，设置一个排气阀(1)。通过增加一个排气阀门，把污水全自动除污机内部的空气排出，在外壳舱内注满污水，以保证内部部件不会因空气而产生氧化，保证除污机寿命，让检验检查工序变的更加快捷。
权利要求书
1.一种污水全自动除污机上盖板排气装置，其特征在于：在污水全自动除污机上盖板顶部开孔绞丝，设置一个排气阀(1)。
说明书
污水全自动除污机上盖板排气装置
技术领域
本发明属于污水源热泵领域，尤其涉及到污水源热泵系统取水部分的取水除污机。
背景技术
随着我国基础建设脚步的加快，加强了城市工程建筑方面的建设速度，虽然解决了城市发展所带来的外来人口涌入的住房与工业建设办公建筑的需求，但同时高能耗的出现也随之而来，冬季供暖与夏季制冷成为能耗大户，导致能源价格不断上涨。国家鼓励新能源开发的力度不断加强，致使各种节能产品层出不穷，各种节电节水产品应运而生，但最严重的几项问题依旧未能得到最好的解决，热泵的出现虽然解决了部分供暖与制冷的要求，但是水、地热泵的局限性也是不可避免的，城市地下水资源的匮乏，与地源热泵的场地限制，使得很多企业与小区都不可能使用热泵这种高效节能的产品，为解决热泵的限制，原生污水源成为了热泵换热的最好选择，但是由于原生污水未经过过滤，污水杂质繁多，易阻塞换热器与管道，为解决原生污水阻塞换热器的问题，全自动取水除污机的出现较理想地解决了这个问题。我公司下属研究所申请的专利号为ZL200710143188.5，名称为“污水全自动除污机”的发明，包括除污机外壳、由驱动电机带动而连续旋转的筒形滤网、焊接在除污机外壳内壁与筒形滤网外面之间的隔板、上盖板、下盖板、排水口、轴以及在除污机外壳设置的供水口和回水口，在筒形滤网顶部与上盖板之间设置带有污水口的污水分水器，在筒形滤网内部设置与滤网紧密接触的可旋转的除污刮板，筒形滤网、隔板及除污刮板将除污机内部分为筒内含杂质污水过滤室、筒外除污后污水供水室、筒外换热后污水反洗室、筒内含杂质污水排污室;除污刮板的截面形状成十字形;污水分水器与除污机外壳、筒形滤网及隔板密封接触，且在污水分水器下部设置面积及位置与过滤室相对应的开口。可旋转的除污刮板与筒形滤网采用同轴设计，由驱动电机、减速器、和间歇传动齿轮箱共同实现除污刮板的间歇转动。
这种污水全自动除污机运行后，外壳内污水分水器内部总存有空气，而无法排出，无法保证内部完全被污水填充满，如果顶部有气体，可能会产生氧化，腐蚀上盖板金属件，使金属在污水中使用寿命缩短，如果密封处有极小的漏水点，无法快速发现，因此在上盖板上方应加以改进设计。
发明内容

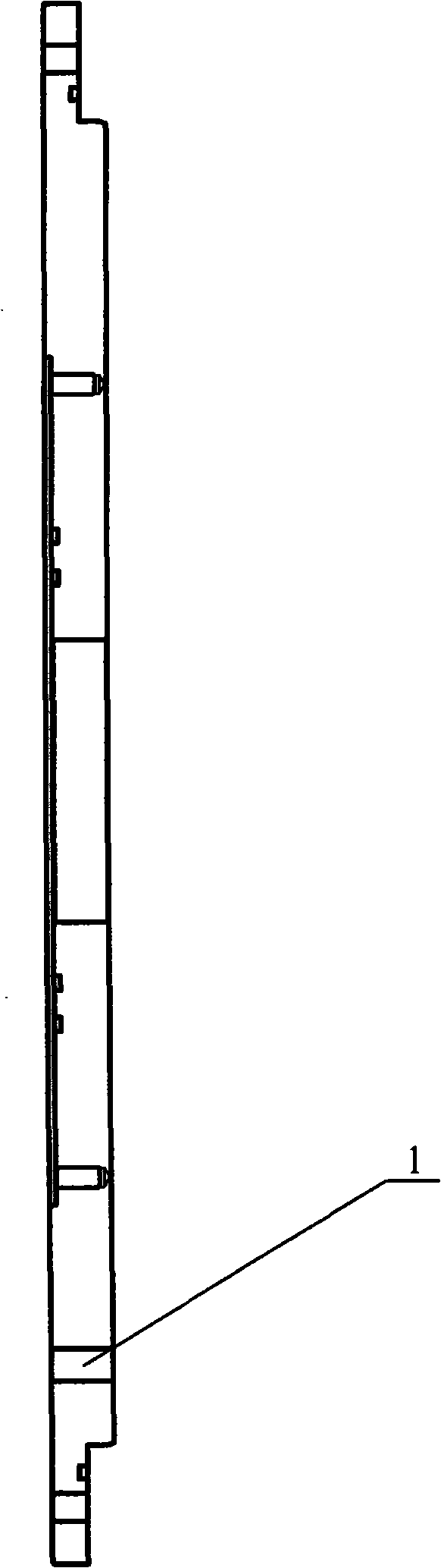

为防止因氧化腐蚀污水全自动除污机，方便检验检查。本发明是这样实现的：在上盖板顶部开一个小孔，并绞丝，在顶端安置排气阀，保证污水能填满整个污水全自动除污机内。
其具体技术方案为：在污水全自动除污机上盖板顶部开孔绞丝，设置一个排气阀，保证污水全自动除污机内被污水填满，不会造成腐蚀设备这一不良现象。
本发明的有益效果是，通过增加一个排气阀门，把污水全自动除污机内部的空气排出，在外壳舱内注满污水，以保证内部部件不会因空气而产生氧化，保证除污机寿命，让检验检查工序变的更加快捷。
