申请日2011.03.17
公开(公告)日2011.11.16
IPC分类号B03C1/005
摘要
一种含氟废水生产氟化铝的冷却磁选线,由调速电机、夹层冷却水道、螺旋输送刮片、螺旋密封轴套、除铁磁选机、产品出口、冷却水进水口、螺旋空心轴冷却水道、冷却水出水口、待冷却产品进口、震动筛、螺旋空心轴、输送筒体外壳、输送筒体内层组成,其装置投资小、工序简单,只需一道工序便可完成。
权利要求书 [支持框选翻译]
1.含氟废水生产氟化铝的冷却磁选线,其特征是:设调速电机(4),调速电机(4)连接螺旋空心轴(11),螺旋空心轴(11)外层连接螺旋输送刮片(3)、内设螺旋空心轴冷却水道(7)、两端连接螺旋密封轴套(1);设输送筒体内层(13)与输送筒体外壳(12)、组成夹层冷却水道(2);输送筒体外壳(12)左端上方连接待冷却产品进口(9)和震动筛(10),输送筒体外壳(12)右端下方连接除铁磁选机(51)和产品出口(52);设冷却水进水口(6)和冷却水出水口(8)连接夹层冷却水道(2)和螺旋空心轴冷却水道(7),组成含氟废水生产氟化铝的冷却磁选装置。
说明书 [支持框选翻译]
含氟废水生产氟化铝的冷却磁选线
技术领域:
本实用新型涉及一种含氟废水生产氟化铝的冷却磁选线领域,尤其是由调速 电机、夹层冷却水道、螺旋输送刮片、螺旋空心轴、螺旋密封轴套、除铁磁选 机、产品出口、冷却水进水口、螺旋空心轴冷却水道、冷却水出水口、待冷却 产品进口、震动筛、输送筒体外壳、输送筒体内层组成的含氟废水生产氟化铝 的冷却磁选线。
背景技术:
已知的锻烧烘干后的氟化铝冷却装置和除铁装置是分两步进行的,首先是氟 化铝产品出炉后,经一传输系统转移至冷却器,经去杂质后而再到成品包装车 间进行计量包装,工序繁杂且投资较大,对此弊端一直没有良好的技术方案解 决。
发明内容:
本实用新型的目的是提供一种投资较小,工序简单,只需一道工序便可完成 的利用含氟废水生产氟化铝的冷却磁选项装置。
为达到上述目的,本实用新型的含氟废水生产氟化铝的冷却磁选线由调速电 机、夹层冷却水道、螺旋输送刮片、螺旋空心轴、螺旋密封轴套、除铁磁选机、 产品出口、冷却水进水口、螺旋空心轴冷却水道、冷却水出水口、待冷却产品 进口、震动筛、输送筒体外壳、输送筒体内层组成。

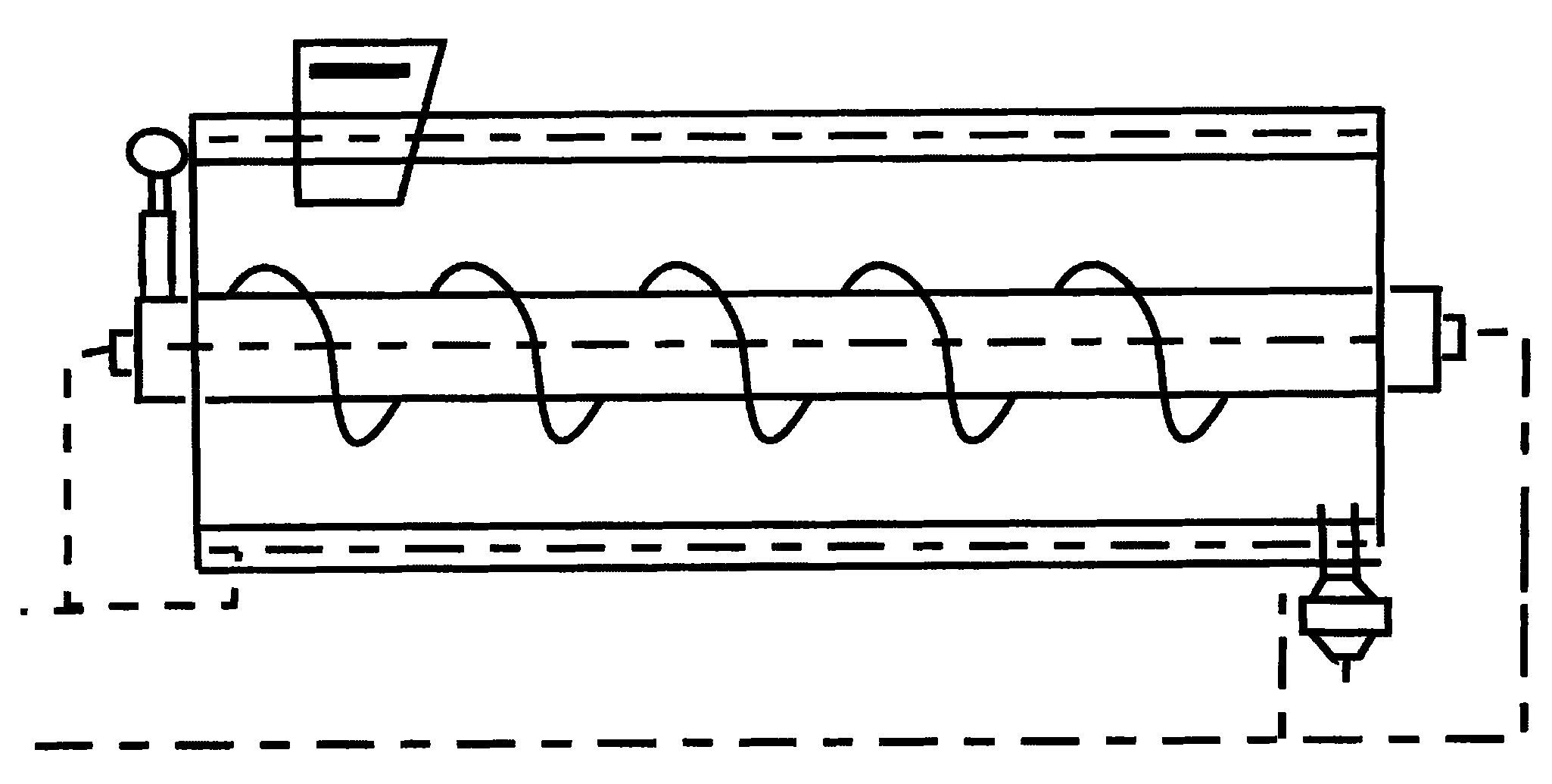

设调速电机,连接螺旋空心轴,螺旋空心轴上设螺旋输送刮片、内设螺旋 空心轴冷却水道、两端设螺旋密封轴套;设输送筒体内层与输送筒体外壳、组 成夹层冷却水道;设待冷却产品进口和震动筛于输送筒体外壳左端上方;设除 铁磁选机于输送筒体外壳右端下方;设冷却水进口和冷却水出水口并连接夹层 冷却水道及螺旋空心轴冷却水道,组成冷却系统。整体装置为左低右高,成倾 斜式置放。生产开工时,启动调速电机,带动螺旋空心轴及螺旋输送刮片运转, 启动震动筛及打开待冷却产品进口,打开冷却水进水口及冷却水出水口,当冷 却后的产品被螺旋输送刮片输送至除铁磁选机及产品出口处时启动除铁磁选 机,产品经除铁磁选后,直接进行包装。
采用这样的结构其有益效果是投资小、工序简单,只需一道工序便可完成。
