申请日2011.03.17
公开(公告)日2011.11.16
IPC分类号E03D1/00; E03D1/012; E03D1/38; E03D1/32; E03D1/30
摘要
本申请公开了一种新型 废水冲厕水箱,包括水箱壳体、自来水进水管、自来水管阀门,设置在水箱壳体外的废水进水管、出水管、出水管阀门及自来水进水管阀门旋钮、出水管阀门旋钮,自来水进水管阀门带有挂扣装置,只能由使用者手动打开;出水管也是废水溢出管,水箱壳体内设置浮子,浮子通过连杆机构和支点控制自来水管阀门。本实用新型技术方案实现起来简便,废水可以直接排入水箱,而无需废水储水设备及加压设备,如此可以方便利用废水,节约大量清洁自来水。
权利要求书 [支持框选翻译]
1.一种新型废水冲厕水箱,包括水箱壳体(1),其特征是还包括自来水进水管(3)、自来水进水管阀门(9) 、设置在水箱壳体(1)外的废水进水管(2)、出水管(10)、出水管阀门旋钮(11)及出水管冲厕阀门(12),水箱壳体(1)内设置浮子(5),浮子(5)通过支点(6)、连杆机构(7)、支点(8)控制自来水管阀门(9)。
2.根据权利要求1所述的出水管(10),其特征是出水管(10)也是废水溢出管(10),废水溢出管(10)的高度设定了水箱内废水的最高水位。
3.根据权利要求1所述的自来水进水管阀门(9),其特征是自来水进水管阀门有一个挂扣装置。
说明书 [支持框选翻译]
废水冲厕水箱
技术领域
本实用新型涉及一种清洁用具,特别涉及一种废水冲厕水箱。
背景技术
现有技术中,冲厕水箱水源多为清洁自来水,造成了水资源的严重浪费,市场上可见的可利用废水冲厕的厕所水箱,绝大多数需要另带废水贮水箱,有的甚至需要配置加压器,使用起来十分不便,结构复杂,成本较高。
发明内容
为克服上述技术问题,本实用新型提供了一种新型废水冲厕水箱。

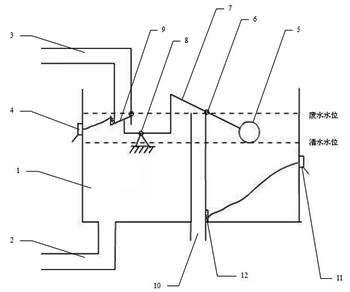

本技术方案是这样实现的:一种废水冲厕水箱,包括水箱壳体1,其特征是还包括自来水进水管3、自来水进水管阀门9、设置在水箱壳体1外的废水进水管2、出水管10、出水管阀门旋钮11及出水管冲厕阀门12,水箱壳体1内设置浮子5,浮子5通过支点6、连杆机构7、支点8控制自来水管阀门9。自来水进水管阀门9带有挂扣装置,只能由使用者手动打开;出水管10也是废水溢出管10。
本实用新型的有益效果是:由于采用了溢出管,使本实用新型技术方案实现起来简便,废水可以直接排入水箱,而无需废水储水设备及加压设备,如此可以充分利用废水,节约大量清洁自来水。
