申请日2011.03.17
公开(公告)日2011.09.21
IPC分类号G06Q50/00; G06Q10/00
摘要 本发明涉及水处理管理系统及水处理管理服务器。由于对与水源有关的运营者之间的调整很难,因此阻碍了来自排水的再生水的利用、以及最终排放水的水处理的适当化,有可能会影响到都市区域内的水环境保证。而在水环境信息中心,一元地统一管理从水源取水的运营者和向水源排水的运营者以及水源的信息,将再生水的运用计划、水处理设备的运行支援方案分发给相关运营者。各相关运营者处设有收集与水利用和水处理有关的信息并发送给中心的单元、以及按照从中心接收的信息控制水处理设备的单元。
权利要求书 [支持框选翻译]
1.一种水处理管理系统,是以河川、湖泊、地下水或海水为水源的水的水处理管理系统,其特征在于,

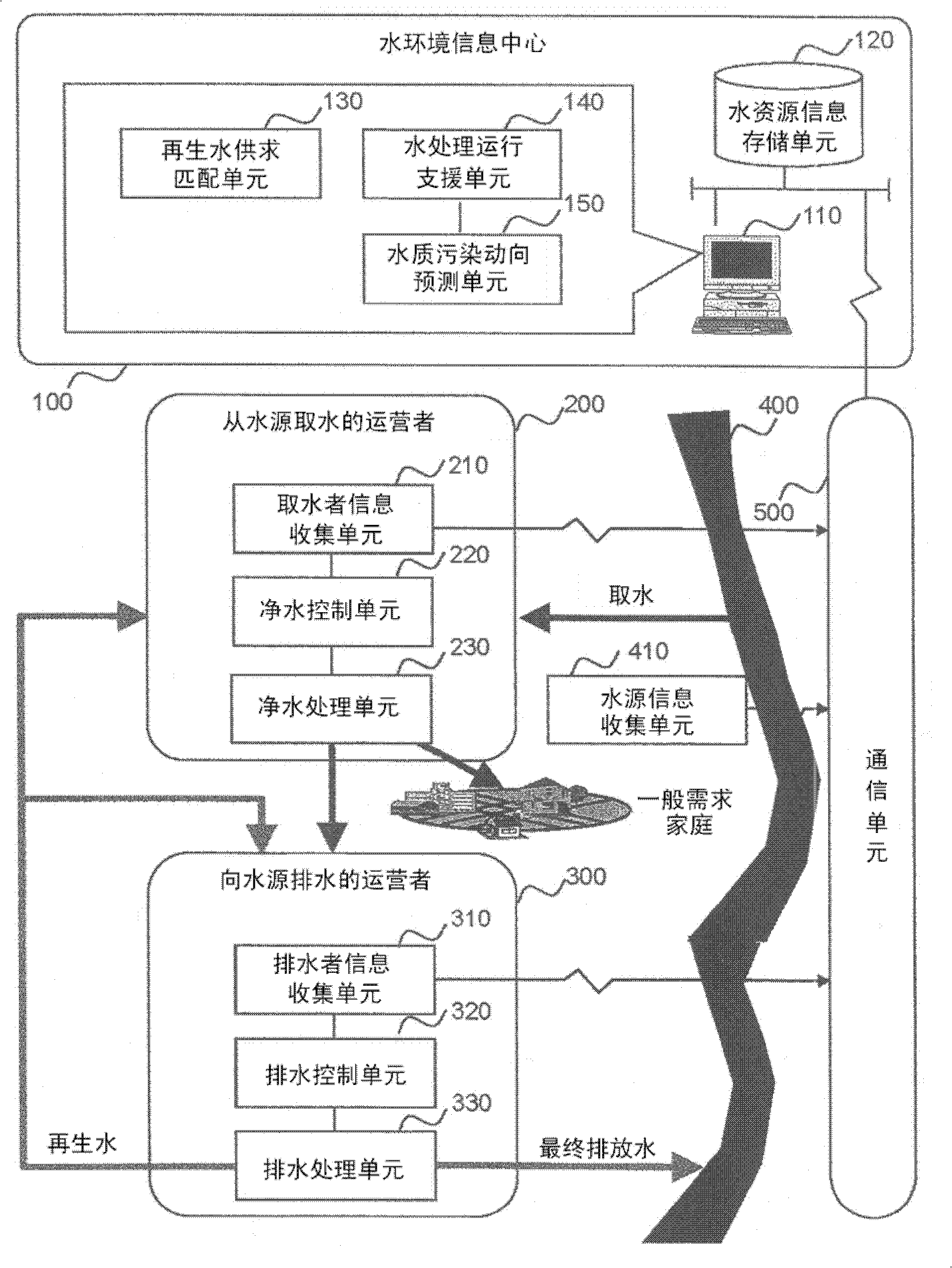

所述水处理管理系统具有:水环境信息中心,用于管理水环境信息;第一水处理管理服务器,用于管理取水;以及第二水处理管理服务器,用于管理排水;
所述水环境信息中心具有:
水资源信息存储单元,存储从水源取水的运营者和向水源排水的运营者双方的信息;以及
再生水供求匹配单元,利用存储在该存储单元中的信息,为从所述水源取水的运营者和向所述水源排水的运营者制定再生水的运用计划;
所述第一水处理管理服务器具有:
取水者信息收集单元,收集要处理的水的水量和水质的信息,并将该信息发送给水环境信息中心;以及
净水控制单元,按照从水环境信息中心接收的运用计划,调节取水量和净水量;
所述第二水处理管理服务器具有:
排水者信息收集单元,收集要利用的水的水量和水质以及要排出的水的水量和水质的信息,并将该信息发送给水环境信息中心;以及
排水控制单元,按照从水环境信息中心接收的运用计划,调节再生水的水量和水质。
2.如权利要求1所述的水处理管理系统,其特征在于,
再生水供求匹配单元具有:
再生水供求预测单元,根据取水者信息和排水者信息,预测各个运营者能够供给的再生水的水量和水质、以及各个运营者需求的再生水的水量和水质;以及
再生水输送计划单元,根据与预测出的再生水供求的水量和水质有关的信息以及与再生水的输送设备有关的信息,制定从供给再生水的运营者向需求再生水的运营者的输送计划。
3.一种水处理管理服务器,是以河川、湖泊、地下水或海水为水源的水的水处理管理系统中的水处理管理服务器,其特征在于,
所述水处理管理服务器具有:
水资源信息存储单元,存储从水源取水的运营者和向水源排水的运营者双方的信息;以及
再生水供求匹配单元,利用存储在该存储单元中的信息,为从水源取水的运营者和向水源排水的运营者制定再生水的运用计划。
4.一种水处理管理系统,是以河川、湖泊、地下水或海水为水源的水的水处理管理系统,其特征在于,
所述水处理管理系统具有:水环境信息中心,用于管理水环境信息;第一水处理管理服务器,用于管理取水;以及第二水处理管理服务器,用于管理排水;
所述水环境信息中心具有:
水资源信息存储单元,存储以河川或湖泊为取水源的运营者和以河川或湖泊为排出目的地的运营者双方的信息;
水处理运行支援单元,利用存储在该存储单元中的信息,制作以河川或湖泊为取水源的运营者和以河川或湖泊为排出目的地的运营者的水处理运行方案;以及
水质污染动向预测单元,预测执行了该水处理运行方案的情况下的河川或湖泊的水质;
所述第一水处理管理服务器具有:
取水者信息收集单元,收集要处理的水的水量和水质的信息,并将该信息发送给水环境信息中心;以及
净水控制单元,按照从水环境信息中心接收的运行方案,调节取水量和净水量;
所述第二水处理管理服务器具有:
排水者信息收集单元,收集要利用的水的水量和水质以及要排出的水的水量和水质的信息,并将该信息发送给水环境信息中心;以及
排水控制单元,按照从水环境信息中心接收的运行方案,调节最终排放水的水量和水质。
5.如权利要求4所述的水处理管理系统,其特征在于,
水处理运行支援单元具有:
水处理运行支援方案生成单元,根据取水者信息和排水者信息各自的水处理设备能力、取水履历、最终排放履历,生成运行方案;以及
环境负担评价单元,评价在执行了该运行方案的情况下预测出的对河川或湖泊的环境负担,决定最优的运行方案。
6.一种水处理管理服务器,是以河川、湖泊、地下水或海水为水源的水的水处理管理系统中的水处理管理服务器,其特征在于,
所述水处理管理服务器具有:
水资源信息存储单元,存储以河川或湖泊为取水源的运营者和以河川或湖泊为排出目的地的运营者双方的信息;以及
水处理运行方案制作部,利用存储在该存储单元中的信息,制作以河川或湖泊为取水源的运营者和以河川或湖泊为排出目的地的运营者的水处理运行方案。
7.如权利要求1所述的水处理管理系统,其特征在于,
所述水处理管理系统具备:
河川信息收集单元,收集作为取水源且作为排出目的地的河川的水量和水质的信息,并将该信息发送给水环境信息中心。
8.如权利要求4所述的水处理管理系统,其特征在于,
所述水处理管理系统具备:
河川信息收集单元,收集作为取水源且作为排出目的地的河川或湖泊的水量和水质的信息,并将该信息发送给水环境信息中心。
说明书 [支持框选翻译]
水处理管理系统及水处理管理服务器
技术领域
本发明涉及水处理管理系统及水处理管理服务器。
背景技术
作为促进与水源中的河川有关的运营者之间的信息共享的现有技术,有专利文献1的河川信息提供系统。该系统收集雨量·水位·水质·水库储量等信息、地图信息、监视摄像机的图像信息等数据。
此外,作为向与河川有关的运营者提供意思决定支援信息的现有技术,有专利文献2的流域管理测绘系统,该流域管理测绘系统用于迅速地确定污染源,以便在突发的水质事故发生时采取适当的对策。该系统具有河川流路或污染负担排出源等的数据库,从数据库中抽取污染源候补,以该候补为起点进行污染流下模拟,根据模拟结果计算污染源是事故原因的确定程度,并进行测绘显示。
专利文献1:日本特开2002-269656号公报
专利文献2:日本特开平11-256665号公报
由于都市区域的扩大和人口及产业的集中,产生了如河川流量的减少或水质污染这样的问题。由于河川水质受到流量的较大影响、多个运营者的取水口和排水口混在一起等原因,为了保证河川的水环境,需要在同一水系的对水资源存在依赖性的地域中进行利害关系调整和协议形成。对湖泊而言也是一样,必须要在将湖泊作为取水源的运营者和将湖泊作为排出目的地的运营者之间进行调整,抑制对水源的影响。
到目前为止,与水资源有关的措施仅停留在如设置堤坝等设施确保供水量由此进行水量维持、基于水质标准限制运营者排水由此进行水质维持这样的个别的努力上。关于水量和水质,还需要有针对一体地采用了来自排水的再生水利用的水循环的对策。
但是,为促进再生水的利用,需要使供给侧的水量和水质与需求侧的水量和水质一致,需要两者的调整。
另一方面,最终排放(放流)到河川或湖泊中的水的水质也优选步调一致地逐步变差。这是因为,例如如果河川上游的一个排水口的最终排放水质较差,则河川下游的水质提高的努力可能就会失去效果。通过作为整体进行协调来找出适当等级的排水处理水质是有效的。为此,需要掌握并共享对最终排放水进行的水处理给河川或湖泊的水质带来的影响。
在专利文献1中记载的技术中,分发的信息主要是雨量、洪水或泛滥预测等这样的用于防灾对策的意思决定支援信息。不能够进行与取水或排水有关的河川利用的信息的收集和分析,作为用于保证水环境对策的意思决定支援的信息是不充分的。
专利文献2中记载的技术并没有掌握与取水或排水有关的通常时的状况,所以不会给用于保证水环境的运营者之间的调整带来任何贡献。
发明内容
本发明的一实施方式具备以下结构。即,一种水处理管理系统,是以河川、湖泊、地下水或海水为水源的水的水处理管理系统,其中,所述水处理管理系统具有:水环境信息中心,用于管理水环境信息;第一水处理管理服务器,用于管理取水;以及第二水处理管理服务器,用于管理排水。水环境信息中心具有:水资源信息存储单元,存储从水源取水的运营者和向水源排水的运营者双方的信息;以及再生水供求匹配单元,利用存储在存储单元中的信息,为从水源取水的运营者和向水源排水的运营者制定再生水的运用计划;第一水处理管理服务器具有:取水者信息收集单元,收集要处理的水的水量和水质的信息,并将该信息发送给水环境信息中心;以及净水控制单元,按照从水环境信息中心接收的运用计划,调节取水量和净水量;第二水处理管理服务器具有:排水者信息收集单元,收集要利用的水的水量和水质以及要排出的水的水量和水质的信息,并将该信息发送给水环境信息中心;以及排水控制单元,按照从水环境信息中心接收的运用计划,调节再生水的水量和水质。
此外,水处理管理系统是以河川、湖泊、地下水或海水为水源的水的水处理管理系统,其中,水处理管理系统具有:水环境信息中心,用于管理水环境信息;第一水处理管理服务器,用于管理取水;以及第二水处理管理服务器,用于管理排水;水环境信息中心具有:水资源信息存储单元,存储以河川或湖泊为取水源的运营者和以河川或湖泊为排出目的地的运营者双方的信息;水处理运行支援单元,利用存储在存储单元中的信息,制作以河川或湖泊为取水源的运营者和以河川或湖泊为排出目的地的运营者的水处理运行方案;以及水质污染动向预测单元,预测执行了水处理运行方案的情况下的河川或湖泊的水质。第一水处理管理服务器具有:取水者信息收集单元,收集要处理的水的水量和水质的信息,并将该信息发送给水环境信息中心;以及净水控制单元,按照从水环境信息中心接收的运行方案,调节取水量和净水量。第二水处理管理服务器具有:排水者信息收集单元,收集要利用的水的水量和水质以及要排出的水的水量和水质的信息,并将该信息发送给水环境信息中心;以及排水控制单元,按照从水环境信息中心接收的运行方案,调节最终排放水的水量和水质。
根据本发明的一实施方式,能够实现再生水利用的促进和从水源的取水量的节省。
