申请日2010.12.31
公开(公告)日2011.09.07
IPC分类号C02F9/04
摘要
本实用新型公开了一种组合式纯净水处理机组，现有技术存在的纳离子过滤器纳离子丢失严重和反渗透过滤器不能自动清洗的问题。包括依次串连的石英砂过滤器(4)、活性炭过滤器(5)、钠离子过滤器(6)、精密过滤器(14)和反渗透过滤器(21)，在钠离子过滤器(6)上设置有进盐水阀(10)，盐水阀(10)通过盐水单向阀(9)和盐水泵(8)与盐水箱(7)连通，精密过滤器(14)的输出口通过输出电磁阀(15)和低水压保护器(16)与二号三通(17)的入口连通，二号三通(17)的一个输出口通过高压泵(18)与反渗透进水管(20)连通，本实用新型结构简单，占用空间小。
权利要求书 [支持框选翻译]

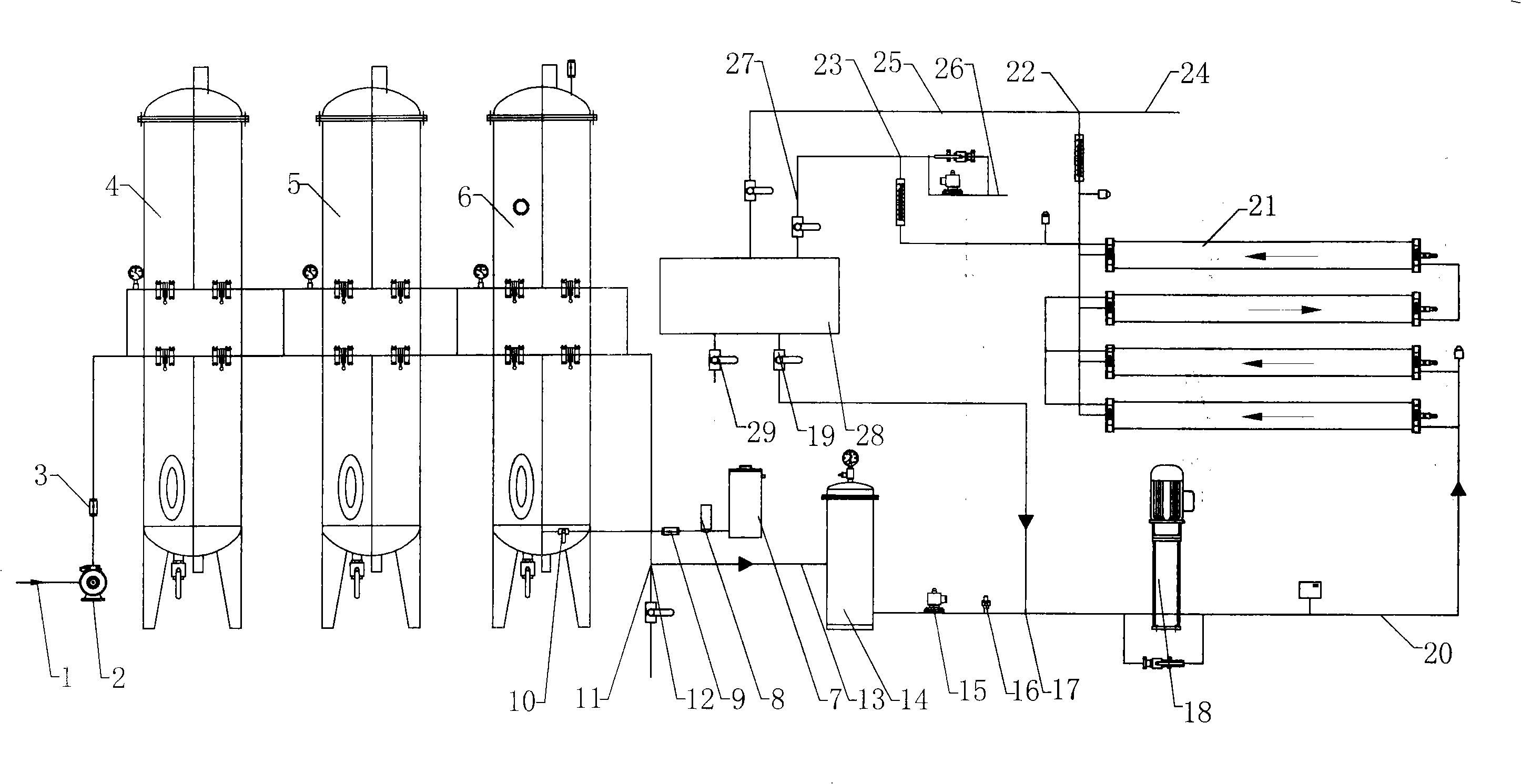

1.一种组合式纯净水处理机组，包括石英砂过滤器(4)、活性炭过滤器(5)、钠离子过滤器(6)、精密过滤器(14)和反渗透过滤器(21)，其特征在于，原水管(1)通过原水泵(2)与石英砂过滤器(4)的入口连通，石英砂过滤器(4)的出口通过活性炭过滤器(5)与钠离子过滤器(6)的入口连通，钠离子过滤器(6)的输出管路与一号三通(11)的入口连通，一号三通(11)的一个出口连有钠离子过滤排污阀(12)，一号三通(11)的另一个出口与精密过滤器入水管路(13)连通，在钠离子过滤器(6)上设置有进盐水阀(10)，盐水阀(10)通过盐水单向阀(9)和盐水泵(8)与盐水箱(7)连通，精密过滤器(14)的输出口通过精密过滤器输出电磁阀(15)和低水压保护器(16)与二号三通(17)的入口连通，二号三通(17)的一个输出口通过高压泵(18)与反渗透进水管(20)的一端连通，反渗透进水管(20)的另一端与反渗透过滤器(21)的入口连通，反渗透过滤器(21)的净水出口与净水出口三通(22)的入口连通，净水出口三通(22)的一个出口与净水出口管路(24)连通，反渗透过滤器(21)的浓水出口与浓水出口三通(23)的入口连通，浓水出口三通(23)的一个出口通过浓水出口电磁阀与浓水出口管路(26)连通。
2.根据权利要求1所述的一种组合式纯净水处理机组，其特征在于，所述的净水出口三通(22)的另一个出口与净水循环管路(25)连通，净水循环管路(25)通过净水进水阀与药洗箱(28)连通，所述的浓水出口三通(23)的另一个出口通过浓水进水阀与药洗箱(28)连通，药洗箱(28)上设置有药洗箱出水阀(19)，药洗箱出水阀(19)与所述的二号三通(17)的另一个输出口连通，在药洗箱(28)上还设置有药洗箱排污阀(29)。
说明书 [支持框选翻译]
组合式纯净水处理机组
技术领域
本实用新型涉及一种饮用水处理设备，特别涉及一种组合式纯净水处理设备。
背景技术
在纯净水处理过程中，纳离子过滤器在处理水一定量后，纳离子就会丢失严重，从而影响到水处理效果，同时作为水处理的最后一道工序的反渗透过滤器在处理一定量水后要进行清洗，现有设备存在清洗不能自动进行和清洗存在二次污染的问题。
发明内容
本实用新型提供的组合式纯净水处理机组解决了现有技术存在的纳离子过滤器在处理水一定量后纳离子丢失严重和反渗透过滤器不能自动进行清洗的问题。
本实用新型是通过以下技术方案解决以上技术问题的：
一种组合式纯净水处理机组，包括石英砂过滤器、活性炭过滤器、钠离子过滤器、精密过滤器和反渗透过滤器，原水管通过原水泵与石英砂过滤器的入口连通，石英砂过滤器的出口通过活性炭过滤器与钠离子过滤器的入口连通，钠离子过滤器的输出管路与一号三通的入口连通，一号三通的一个出口连有钠离子过滤排污阀，一号三通的另一个出口与精密过滤器入水管路连通，在钠离子过滤器上设置有进盐水阀，盐水阀通过盐水单向阀和盐水泵与盐水箱连通，精密过滤器的输出口通过精密过滤器输出电磁阀和低水压保护器与二号三通的入口连通，二号三通的一个输出口通过高压泵与反渗透进水管的一端连通，反渗透进水管的另一端与反渗透过滤器的入口连通，反渗透过滤器的净水出口与净水出口三通的入口连通，净水出口三通的一个出口与净水出口管路连通，反渗透过滤器的浓水出口与浓水出口三通的入口连通，浓水出口三通的一个出口通过浓水出口电磁阀与浓水出口管路连通。
所述的净水出口三通的另一个出口与净水循环管路连通，净水循环管路通过净水进水阀与药洗箱连通，所述的浓水出口三通的另一个出口通过浓水进水阀与药洗箱连通，药洗箱上设置有药洗箱出水阀，药洗箱出水阀与所述的二号三通的另一个输出口连通，在药洗箱上还设置有药洗箱排污阀。
本实用新型结构简单，占用空间小，实现了钠离子过滤器中钠离子的再生和对反渗透过滤器的循环清洗。
