申请日2010.12.31
公开(公告)日2011.11.09
IPC分类号C02F9/02
摘要
节能无废水逆渗透直饮机，涉及一种无废水的逆渗透水处理机技术领域，微电脑控制器电联接低压开关、进水电磁阀、增压泵、浓水比电磁阀、高压开关，其中：进水三通阀依次连通精密过滤器、低压开关、进水电磁阀、活性炭过滤器、压缩活性炭过滤器、增压泵和逆渗透装置;逆渗透装置一路经浓水比电磁阀和浓水逆止阀与回水三通阀连通;逆渗透装置另一路经纯水逆止阀后并联连通口感调节过滤器，以及高压开关和储水装置;口感调节过滤器并联连通活化水调节过滤器以及纯水接口;活化水调节过滤器连通活化水接口。用于从自来水生产纯水。
权利要求书 [支持框选翻译]
1.节能无废水逆渗透直饮机，具有精密过滤器、活性炭过滤器、压缩活性炭过滤器、逆渗透装置、口感调节过滤器、活化水调节过滤器、储水装置、微电脑控制器、进水三通阀、回水三通阀、低压开关、进水电磁阀、增压泵、浓水比电磁阀、浓水逆止阀、高压开关、纯水逆止阀，其中，微电脑控制器电联接低压开关、进水电磁阀、增压泵、浓水比电磁阀、高压开关，其特征在于：
进水三通阀依次连通精密过滤器、低压开关、进水电磁阀、活性炭过滤器、压缩活性炭过滤器、增压泵和逆渗透装置;
逆渗透装置一路经浓水比电磁阀和浓水逆止阀与回水三通阀连通;
逆渗透装置另一路经纯水逆止阀后并联连通口感调节过滤器，以及高压开关和储水装置;
口感调节过滤器并联连通活化水调节过滤器以及纯水接口;
活化水调节过滤器连通活化水接口。
说明书 [支持框选翻译]
节能无废水逆渗透直饮机
技术领域
本实用新型涉及一种水的处理设备，特别是一种无废水的逆渗透水处理机。
背景技术
在水处理工艺技术中，利用膜分离技术能够获得纯净水，逆渗透技术就是对待处理水加压，使其克服半透膜两侧的渗透压差，使待处理水透过半透膜成为纯净水，将待处理水中的离子截留下来，通过逆渗透原理获得的纯净水可以直接饮用。现有技术的直饮机在生产纯净水的过程中，只能获得少部分纯净水，而要排放掉大部分浓水，以自来水生产纯净水为例，尽管被废弃的浓水仍然符合一般使用要求，如果被排放掉，会浪费很多宝贵的水资源。
实用新型内容
为了解决现有技术存在的技术缺陷，本实用新型的目的在于提供一种节能无废水逆渗透直饮机，其水的利用率高，逆渗透装置使用时间长，解决浓水的回用问题，增设了对纯净水的口味调整装置和活化水装置，提高生产出来的纯净水的适口性，加强水的活性和补充人体所需的矿物质和微量元素，通过微电脑自动控制运转节约能源。
为了实现上述目的，本实用新型的技术方案是：

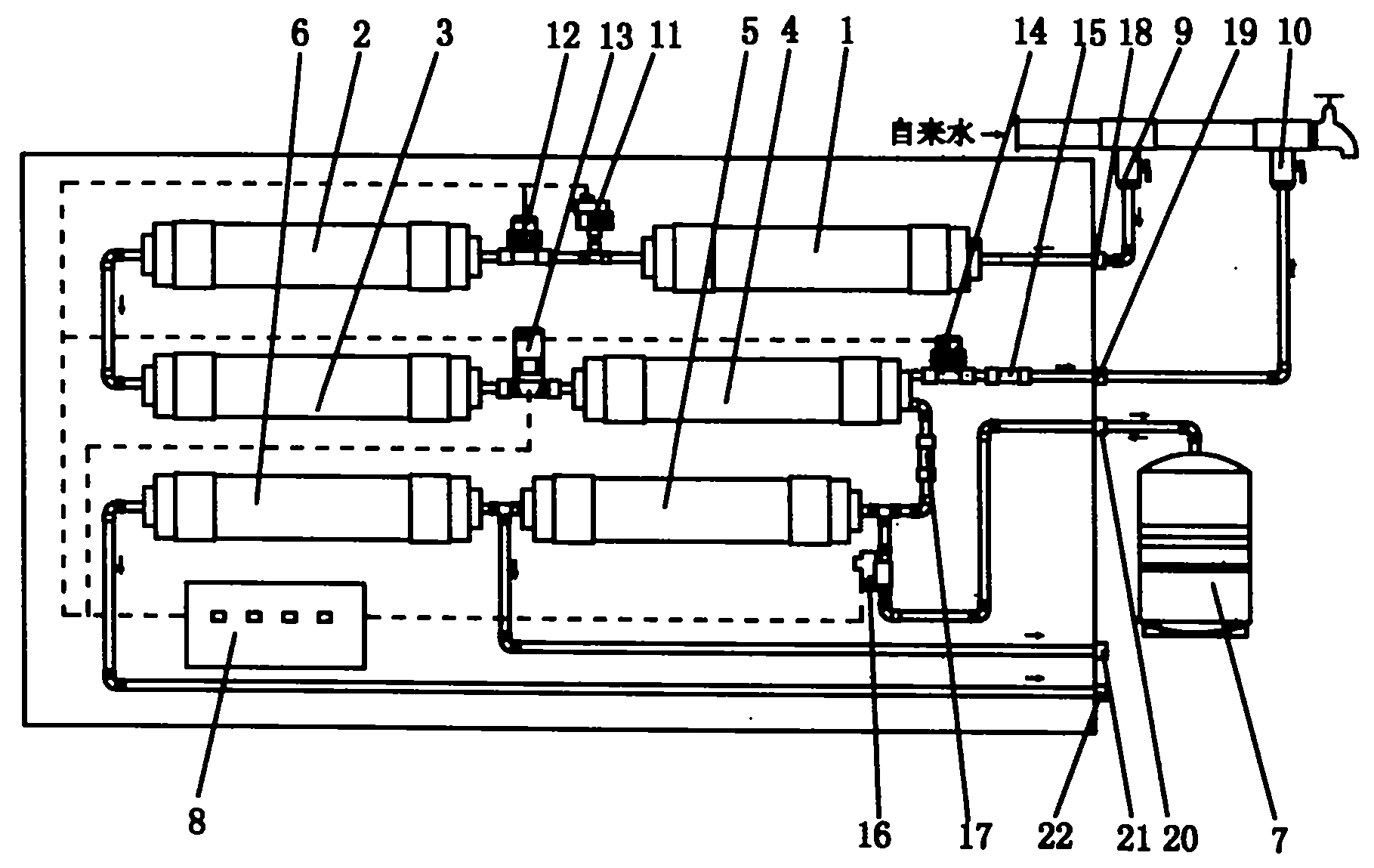

节能无废水逆渗透直饮机，具有精密过滤器、活性炭过滤器、压缩活性炭过滤器、逆渗透装置、口感调节过滤器、活化水调节过滤器、储水装置、微电脑控制器、进水三通阀、回水三通阀、低压开关、进水电磁阀、增压泵、浓水比电磁阀、浓水逆止阀、高压开关、纯水逆止阀，其中，微电脑控制器电联接低压开关、进水电磁阀、增压泵、浓水比电磁阀、高压开关，其中：
进水三通阀依次连通精密过滤器、低压开关、进水电磁阀、活性炭过滤器、压缩活性炭过滤器、增压泵和逆渗透装置;
逆渗透装置一路经浓水比电磁阀和浓水逆止阀与回水三通阀连通;
逆渗透装置另一路经纯水逆止阀后并联连通口感调节过滤器，以及高压开关和储水装置;
口感调节过滤器并联连通活化水调节过滤器以及纯水接口;
活化水调节过滤器连通活化水接口。
由于采用上述方案后，本实用新型节能无废水逆渗透直饮机在使用过程中，其产生的浓水没有被排放，而是回流入水源管路中再被使用，且该浓水已经在预处理中被深度过滤净化过，水质完全符合国家标准，解决了浓水的回用问题，水的利用率高。原料水的自来水在预处理中经过三级过滤，充分滤除原料水中的悬浮颗粒物，吸附掉水中的残氯、有机物、细菌和颜色气味，在进一步进行精细过滤，充分对逆渗透膜元件进行保护，使逆渗透装置使用时间长。增设了对纯净水的口感调整装置和活化水装置，提高生产出来的纯净水的适口性，加强水的活性和补充人体所需的矿物质和微量元素。通过微电脑自动控制运转节约能源。
