申请日2011.08.22
公开(公告)日2012.04.11
IPC分类号C02F101/20; C02F1/62
摘要
本实用新型公开了一种去除线路板废水中络合铜的装置，包括反应沉淀池，所述反应沉淀池中设置有一格栅支架，底部设置有一排泥管，所述格栅支架和排泥管之间设置有一废水进水管。本实用新型将沉铜废液由废水进水管排入反应沉淀池的底部，并从反应沉淀池的底部鼓入空气，加速沉铜废液反应，使产生的络合铜沉淀物在反应沉淀池底部沉淀，而在格栅支架和填料斜板上部分形成稳定水层，当水层达到一定高度时，则从两侧的出水堰排出。与现有技术相比，本实用新型具有占地面积小，投资小，流程单一简单，处理效果显著，操作简便，易于管理等优点。
权利要求书
1.一种去除线路板废水中络合铜的装置，其特征在于包括反应沉淀池(8)， 所述反应沉淀池(8)中设置有一格栅支架(2)，底部设置有一排泥管(6)，所 述格栅支架(2)和排泥管(6)之间设置有一废水进水管(1)。
2.根据权利要求1所述的去除线路板废水中络合铜的装置，其特征在于所 述格栅支架(2)和排泥管(6)之间还设置有一鼓气管(7)。
3.根据权利要求1所述的去除线路板废水中络合铜的装置，其特征在于所 述格栅支架(2)上还设置有一填料斜板(3)。
4.根据权利要求1所述的去除线路板废水中络合铜的装置，其特征在于所 述反应沉淀池(8)顶部两外侧各设置有一出水堰(5)。
说明书
一种去除线路板废水中络合铜的装置
技术领域
本实用新型属于PCB制造过程中所产生的废水处理技术领域，具体涉及的 是一种去除线路板废水中络合铜的装置，主要针对线路板沉铜工艺所产生的沉 铜废液里络合铜的处理。
背景技术
随着工业的发展，重金属污染和难降解有机物污染成为环境污染的重点和 难点问题，络合重金属既存在重金属污染又存在难降解有机物污染和电解质污 染，因而给环境治理及污水回用和资源化带来极大的挑战。
目前线路板沉铜工艺中产生的沉铜废液里含有络合铜物质，目前行业中处 理此类废水时，一般采用两种方式：一、将其混入综合废水一起处理，但由于 络合铜比Cu(OH)2稳定，用此法处理含有络合态铜的PCB络合废水效果不佳， 一般达不到排放标准。二、加入Na2S可以破络，形成CuS沉淀。但是CuS有 形成胶性溶液的倾向(能透过滤纸)，需要添加絮凝剂使之形成大的絮体共同沉 降下来。采用此方法处理PCB络合废水，往往因为沉淀池沉淀效果不好，使出 水不能稳定达标。另外，过量的S2-使废水产生恶臭，易造成二次污染。并且以 上两种传统的方法工艺流程都需要反应池和沉淀池，增加了基建成本。
实用新型内容
为此，本实用新型的目的在于提供一种去除线路板废水中络合铜的装置， 以解决目前沉铜废液络合铜处理所遇到的废液排放不达标、容易产生二次污染 以及需要增加反应池和沉淀池，建设成本高的问题。
为实现上述目的，本实用新型主要采用以下技术方案：

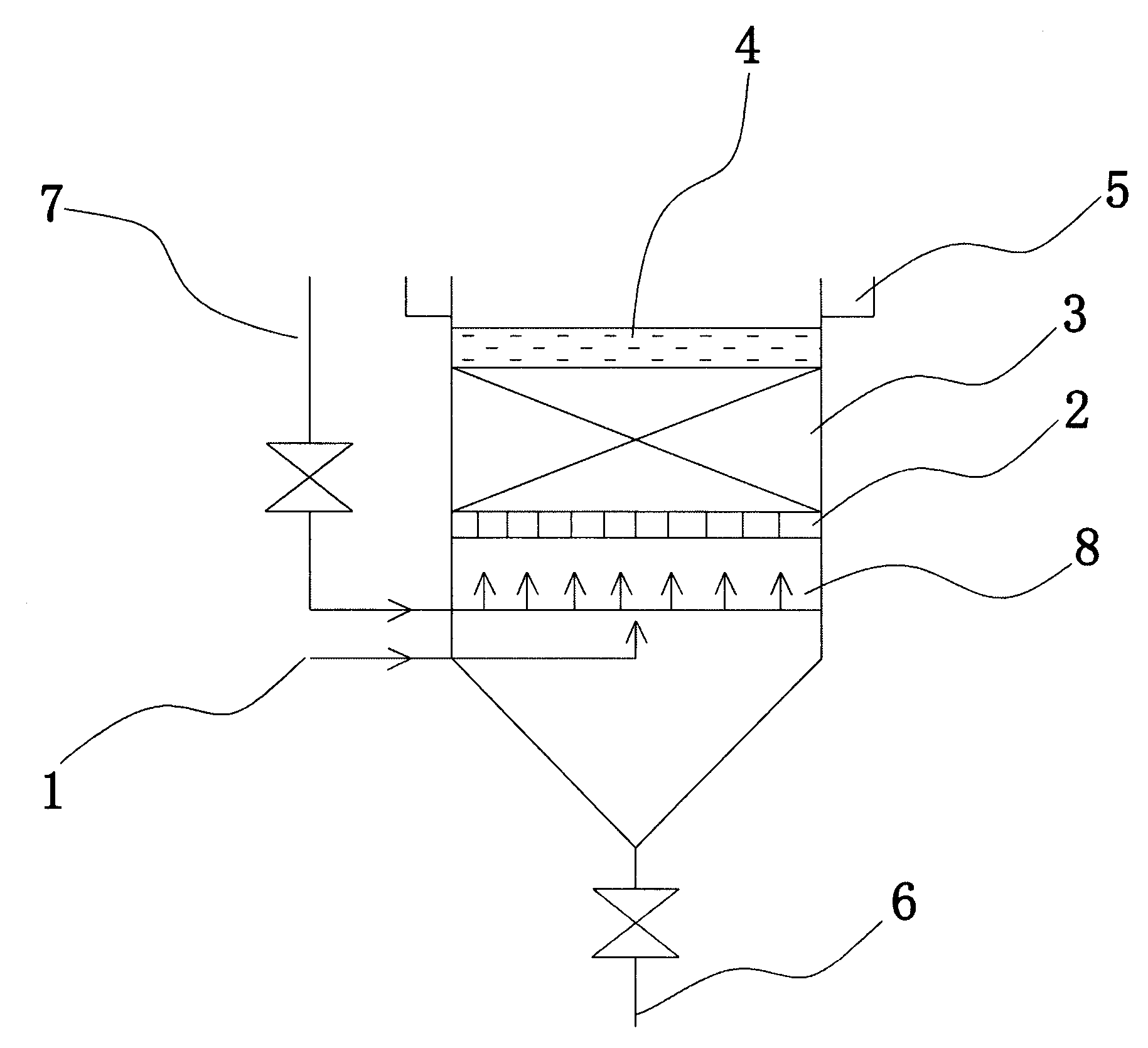

一种去除线路板废水中络合铜的装置，包括反应沉淀池(8)，所述反应沉 淀池(8)中设置有一格栅支架(2)，底部设置有一排泥管(6)，所述格栅支架 (2)和排泥管(6)之间设置有一废水进水管(1)。
其中所述格栅支架(2)和排泥管(6)之间还设置有一鼓气管(7)。
其中所述格栅支架(2)上还设置有一填料斜板(3)。
其中所述反应沉淀池(8)顶部两外侧各设置有一出水堰(5)。
本实用新型将沉铜废液由废水进水管排入反应沉淀池的底部，并从反应沉 淀池的底部鼓入空气，加速沉铜废液反应，使产生的络合铜沉淀物在反应沉淀 池底部沉淀，而在格栅支架和填料斜板上部分形成稳定水层，当水层达到一定 高度时，则从两侧的出水堰排出。与现有技术相比，本实用新型具有占地面积 小，投资小，流程单一简单，处理效果显著，操作简便，易于管理等优点。
