申请日2011.04.23
公开(公告)日2011.10.26
IPC分类号C02F1/44; C02F9/02
摘要
本实用新型公开了一种垃圾渗滤液膜处理装置，它包括支架(1)、布置在支架(1)后排的二级高压泵(2)、保安滤器(3)和一级高压泵(4)，保安滤器(3)连接一级高压泵(4)，一级高压泵(4)通过与一级进水分水器(5)相连，一级产水出水集水器(12)通过二级高压泵(2)与二级进水分水器(10)相连接，一级浓水出水集水器(13)和二级浓水出水集水器(15)分别与浓水出水管相连，本实用新型采用渗透管与进水分水器装配结构，可以根据工况的不同安装不同数量的渗透管，处理速率可控，一种处理装置即可适应不同工况，降低了处理成本，清洗反渗透膜的工作简便，产水水质高。
权利要求书

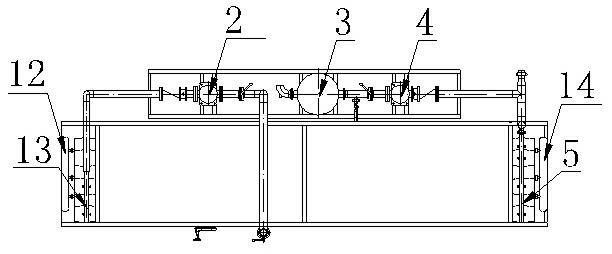

1.垃圾渗滤液膜处理装置，其特征在于：它包括支架(1)、布置在支架(1)后排的二级高压泵(2)、保安滤器(3)和一级高压泵(4)，支架(1)上设有内环形支架(8)和外环形支架(9)，一级反渗透管(6)呈环形且位于外环形支架(9)内，一级反渗透管(6)进水口处设有一级进水分水器(5)，一级反渗透管(6)的产水出水口处和浓水出水口处分别设有一级产水出水集水器(12)和一级浓水出水集水器(13)，二级反渗透管(7)呈环形且位于内环形支架(8)内，二级反渗透管(7)进水口处设有二级进水分水器(10)，二级反渗透管(7)的产水出水口处和浓水出水口处分别设有二级产水出水集水器(14)和二级浓水出水集水器(15)，保安滤器(3)与一级高压泵(4)连接，一级高压泵(4)与一级进水分水器(5)相连，一级产水出水集水器(12)通过二级高压泵(2)与二级进水分水器(10)相连接，一级浓水出水集水器(13)和二级浓水出水集水器(15)分别与浓水出水管相连，二级浓水出水集水器(15)通过回流管与二级高压泵(2)进水侧相连。
2.根据权利要求1所述的垃圾渗滤液膜处理装置，其特征在于：所述的一级反渗透管(6)的浓水排放管上设有浓水侧清洗回流口(11)。
3.根据权利要求1所述的垃圾渗滤液膜处理装置，其特征在于：所述的反渗透管的每根管内都设有数组反渗透膜。
说明书
垃圾渗滤液膜处理装置
技术领域
本实用新型涉及一种污水处理装置，特别涉及一种垃圾渗滤液膜处理装置。
背景技术
工业生产中和生活中会产生大量的污水原水，目前，对污水的处理常采用的方法是，原水经过多介质过滤器去除细小沙粒、悬浮物、胶状物等，然后再对渗滤液采用反渗透法进行深度处理，得到纯度较高的纯水，反渗透法是一种利用压力差为动力的膜分离技术，在一定压力下，水分子可以通过反渗透膜，而原水中的无机盐、重金属离子、有机物、无机物、细菌、病毒等杂质无法通过反渗透膜，从而使可以通过的纯水和无法通过的浓缩水严格区分开来，但如果反渗透前没有做好前置处理则反渗透膜上容易有污物堆积，造成反渗透功能下降，且由于对于一个反渗透装置，反渗透膜的数量是固定的，当需要处理的原水量很大时，由于流量得限制，就会影响原水的处理速率，因此现有技术存在着反渗透膜污染严重、反洗困难、处理速率单一等缺点。
实用新型内容
本实用新型的目的在于提供一种垃圾渗滤液膜处理装置，以解决现有技术中回反渗透膜污染严重、反洗困难、处理速率单一的问题。
本实用新型的目的通过以下技术方案来实现：一种垃圾渗滤液膜处理装置，它包括支架、布置在支架后排的二级高压泵、保安滤器和一级高压泵，支架上设有内环形支架和外环形支架，一级反渗透管呈环形且位于外环形支架内，一级反渗透管进水口处设有一级进水分水器，一级反渗透管的产水出水口处和浓水出水口处分别设有一级产水出水集水器和一级浓水出水集水器，二级反渗透管呈环形且位于内环形支架内，二级反渗透管进水口处设有二级进水分水器，二级反渗透管的产水出水口处和浓水出水口处分别设有二级产水出水集水器和二级浓水出水集水器，保安滤器与一级高压泵连接，一级高压泵与一级进水分水器相连，一级产水出水集水器通过二级高压泵与二级进水分水器相连接，一级浓水出水集水器和二级浓水出水集水器分别与浓水出水管相连，二级浓水出水集水器通过回流管与二级高压泵进水侧相连，一级反渗透管的浓水排放管上设有浓水侧清洗回流口，每根反渗透管内都设有数组反渗透膜。
所述的一级反渗透管的浓水排放管上设有浓水侧清洗回流口。
所述的反渗透管的每根管内都设有数组反渗透膜。
本实用新型具有以下优点：(1)采用渗透管与进水分水器装配结构，可以根据工况的不同安装不同数量的渗透管，解决了需要处理的原水量很大时的处理速率问题，又可以在处理较小原水量减少对反渗透膜的污染数量，使得一种处理装置即可适应不同工况，降低了处理成本;(2)设有浓水侧清洗装置，使清洗反渗透膜的工作简便易行;(3)设有两级反渗透过程，产水水质高。
