申请日2012.12.10
公开(公告)日2013.07.24
IPC分类号C02F9/02; C02F101/20; C02F1/44; C22B7/00
摘要
本实用新型提供了一种废水及其中重金属回收装置，其包括管道连接的废水池和过滤水箱，及将所述废水池中的废水送入所述过滤水箱的原水泵，其特征在于：其还包括纳滤膜回收装置及将所述过滤水箱中的废水送入所述纳滤膜回收装置的纳滤高压泵，所述纳滤膜回收装置中采用纳滤膜作为分离介质。本实用新型提供的废水及其中重金属回收装置对生产环节产生的含重金属废水中的废水和重金属分别进行回收，节约了水资源、保护了环境;其所采用的新型纳滤膜，对硫酸钠、硫酸镍等两价重金属盐的截留率达到99%，而对氯化钠等低价盐的截留仅为50%以下(普通RO膜为99%)，因此本实用新型回收装置对两价以上的重金属废水更具有针对性，回收效率更高。
权利要求书
1.一种废水及其中重金属回收装置，其包括管道连接的废水池和过滤水箱，及将所述废水池中的废水送入所述过滤水箱的原水泵，其特征在于：其还包括纳滤膜回收装置及将所述过滤水箱中的废水送入所述纳滤膜回收装置的纳滤高压泵，所述纳滤膜回收装置中采用纳滤膜作为分离介质。
2.根据权利要求1所述的废水及其中重金属回收装置，其特征在于：所述过滤水箱和原水泵之间的管路上设置有精密过滤器。
3.根据权利要求1或2其中之一所述的废水及其中重金属回收装置，其特征在于：所述纳滤膜回收装置连接淡水排水管和浓水排水管，所述浓水排水管一端连接所述过滤水箱另一端通过回用水管道连接生产系统，所述淡水排水管通过回用水管道连接生产系统。
4.根据权利要求3所述的废水 及其中重金属回收装置，其特征在于：所述淡水排水管上设置有电导率测定仪。
5.根据权利要求3所述的废水及其中重金属回收装置，其特征在于：所述废水池和所述过滤水箱之间的管道及所述淡水排水管和浓水排水管上均设置有浮球流量计。
6.根据权利要求1所述的废水及其中重金属回收装置，其特征在于：所述过滤水箱内设置有pH值传感器。
说明书
废水及其中重金属回收装置
技术领域
本实用新型涉及一种废水及其中的重金属回收装置，尤其涉及到用于铝型材氧化生产线的废水回收装置。
背景技术
阳极氧化是最常用的铝合金表面处理技术，铝合金经过表面氧化后表面孔隙率很高，其吸附力强、易染色、易污染，因此还需要在氧化后立即进行封孔处理。目前，铝型材氧化加工工艺通常包括“脱脂-碱洗-中和-氧化-着色-封孔”等工序，其中使用的着色剂、封孔剂等均含铬、镍等重金属，着色槽、封孔槽后的清洗废水中均含大量重金属，其他工序中也会产生大量含镍、铬、酸、碱等清洗废水。传统的废水处理工艺是将所有清洗废水汇集在一起，然后通过“中和-混凝-沉淀”处理后，达标排放。采用传统的废水处理工艺处理废水，处理成本高、需要大量水处理药剂，处理出水直接排放，浪费大量水资源。处理后的废水含有重金属，严重影响周边纳污水体的自然环境。处理过程中产生的污泥中重金属含量非常高，属于危险废弃物，需进行特殊处置，污泥处置费用极高。
实用新型内容
针对现有技术中的上述缺陷，本实用新型提供了一种高效、环保的废水及其中重金属回收装置。

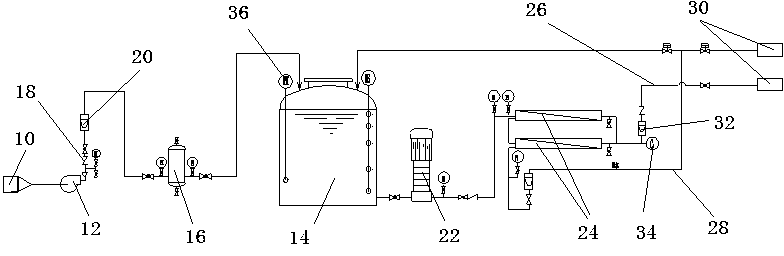

本实用新型提供一种废水及其中重金属回收装置，其包括管道连接的废水池和过滤水箱，及将所述废水池中的废水送入所述过滤水箱的原水泵，其特征在于：其还包括纳滤膜回收装置及将所述过滤水箱中的废水送入所述纳滤膜回收装置的纳滤高压泵，所述纳滤膜回收装置中采用纳滤膜作为分离介质。
优选的，所述过滤水箱和原水泵之间的管路上设置有精密过滤器。
优选的，所述纳滤膜回收装置连接淡水排水管和浓水排水管，所述浓水排水管一端连接所述过滤水箱另一端通过回用水管道连接生产系统，所述淡水排水管通过回用水管道连接生产系统。
优选的，所述淡水排水管上设置有电导率测定仪。
优选的，所述废水池和所述过滤水箱之间的管道及所述淡水排水管和浓水排水管上均设置有浮球流量计。
优选的，所述过滤水箱内设置有pH值传感器。
本实用新型提供的废水及其中重金属回收装置对生产环节产生的含重金属废水中的废水和重金属分别进行回收，节约了水资源、保护了环境;其所采用的新型纳滤膜，对硫酸钠、硫酸镍等两价重金属盐的截留率达到99%，而对氯化钠等低价盐的截留仅为50%以下(普通RO膜为99%)，因此本实用新型回收两价以上重金属废水更具有针对性，回收效率更高。
