公开(公告)日2013.06.05
IPC分类号F22B1/16
摘要
本实用新型是一种热交换效率高的锅炉排污水热量回收装置，它包括加热器、加热管、进水管、排水管、汽水罐，在加热器内设有蛇形加热管，加热器上下设有进水管和排水管，加热管外面连接多块吸热片，汽水罐装在加热器上面与加热管连接，加水管和出汽管与汽水罐连接。这种锅炉排污水热量回收装置，锅炉排污水与加热器进水管接通流过加热管、吸热片给水加热后产生蒸汽不断流进汽水罐形成汽水自然循环，热交换效率高。是火力发电厂锅炉节能好帮手。
权利要求书
1.一种锅炉排污水热量回收装置，它包括加热器、进水管、排水管、加热管、 汽水罐，其特征是：在加热器内设有蛇形加热管，加热器上下设有进水管和排 水管，加热管外面连接多块吸热片，汽水罐装在加热器上面与加热管连接，加 水管和出汽管与汽水罐连接。
说明书
锅炉排污水 热量回收装置
技术领域
本实用新型涉及一种火力发电厂等锅炉排污水热量回收装置。
背景技术
目前已有火力发电厂锅炉需定时排污，排污水中大量热量被排入大气浪费。
发明内容
为了回收锅炉排污水中热量，本实用新型的目的提供一种热交换效率高的 锅炉排污水热量回收装置。

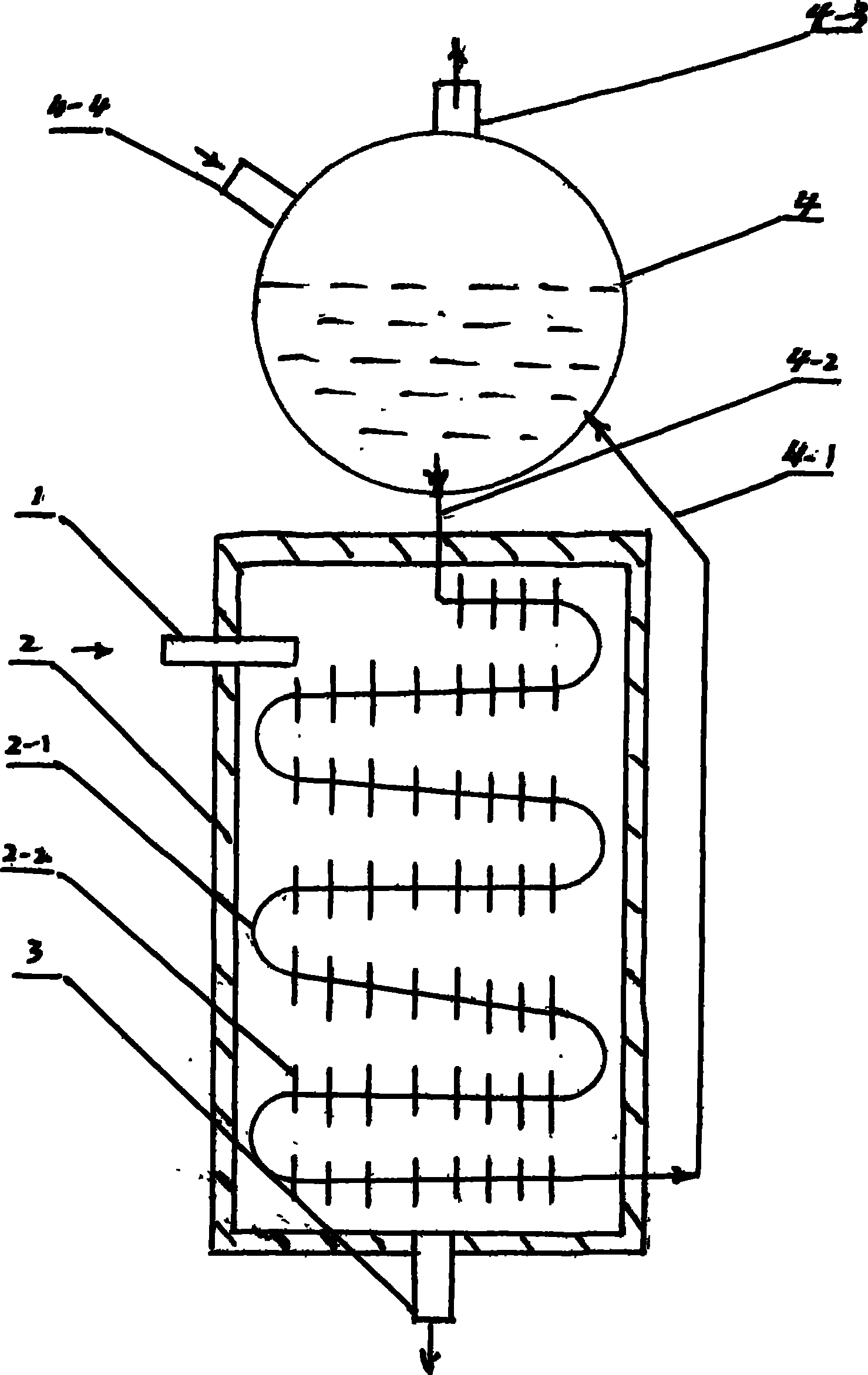

本实用新型解决问题所采用的技术方案是：它包括加热器、加热管、汽水 罐、进水管、排水管，在加热器内设一蛇形加热管，加热器上、下各连接进水 管和排水管，加热管外面连接多块吸热片，汽水罐装在加热器上面与加热管连 接，加水管和出汽管与汽水罐连接。锅炉排污水从加热器进水管流入与加热管 上吸热片接触，将排污水热量传导给吸热片加热管和水，经加热后的水变为蒸 汽流入汽水罐内，水从汽水罐下面流入加热管，形成汽水自然循环。由于加热 管上吸热片大大增加了热交换面积，从而达到本实用新型有热交换效率高的目 的。
本实用新型的有益效果是，有热交换效率高，能不断输出蒸汽可供暖、蒸 饭菜。
