申请日2012.12.10
公开(公告)日2013.03.20
IPC分类号G01N5/04
摘要
本发明涉及一种测定污泥脱水特性的试验装置，属于环境岩土工程技术领域。所述的试验装置由支架、调速电机、滤液护罩、离心杯、滤袋、密封帽罩、计量管、摄像装置、盛液器、导轨、称量装置、底座和计算机构成。采用离心杯脱水的方式，克服了真空抽滤漏气及真空度不稳定等缺点。调速电机的转速可调，保证实验装置能测定不同分离因数作用下污泥的脱水特性。滤液护罩上的排风口，软管与盛液器内壁紧贴，保证盛液器中滤液的稳定，确保摄像装置读数的精度。试验参数在计算机上设置，数据通过计算机程序自动处理，大大提高了试验效率。
权利要求书

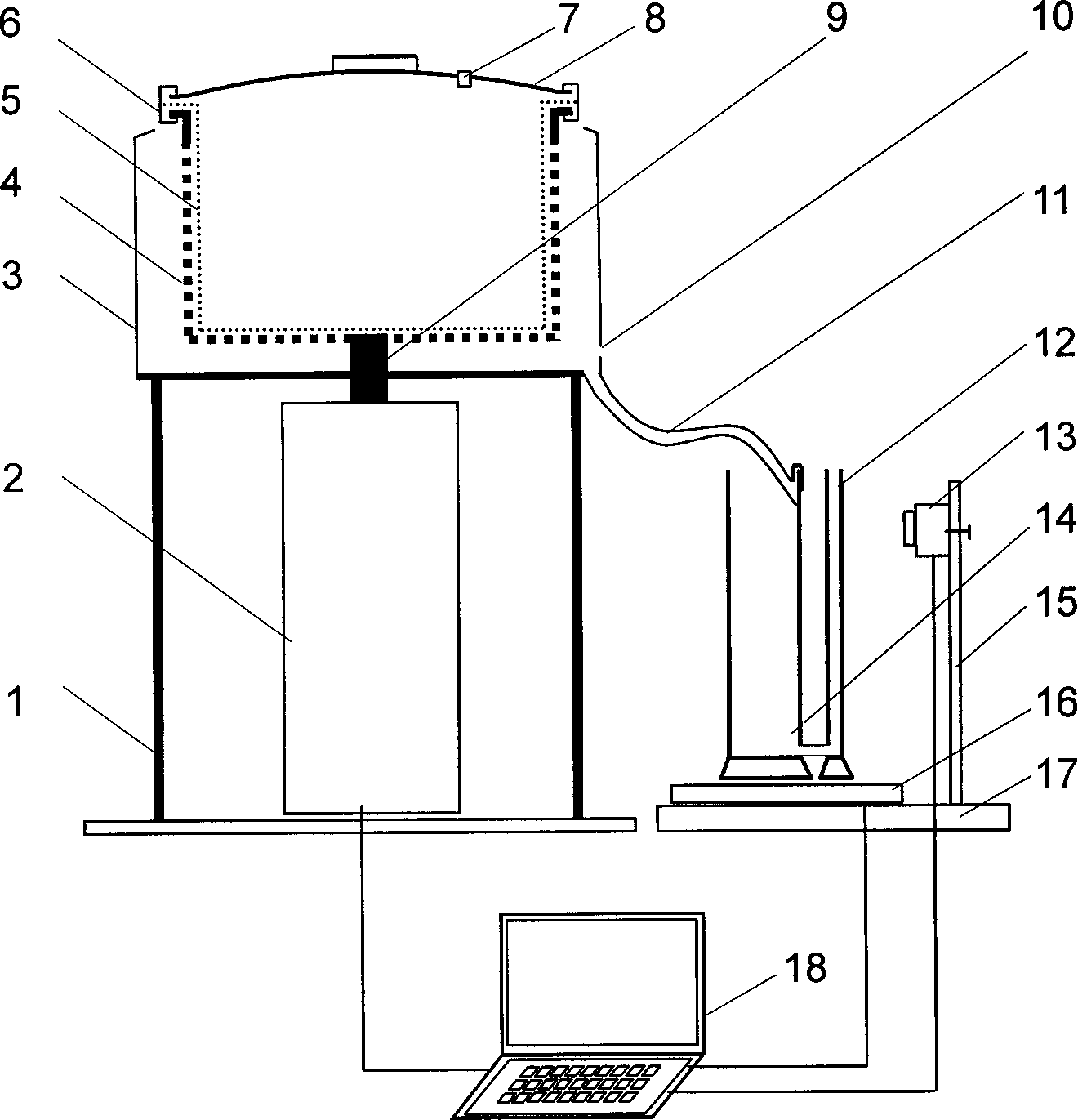

1.一种测定污泥脱水特性的试验装置，其特征在于：所述的试验装置由支架 (1)、调速电机(2)、滤液护罩(3)、离心杯(4)、滤袋(5)、密封帽罩(8)、 计量管(12)、摄像装置(13)、盛液器(14)、导轨(15)、称量装置(16)、底座 (17)和计算机(18)构成，其中底座(17)上方设有称量装置(16)，称量装置 (16)上方置放有计量管(12)和盛液器(14)，计量管(12)和盛液器(14)相 互平行，计量管(12)和盛液器(14)之间底部连通，在底座(17)上固定安装 有导轨(15)，导轨(15)平行于计量管(12)，摄像装置(13)活动的安装在导 轨(15)上，滤液护罩(3)固定安装在支架(1)上方，调速电机(2)位于滤液 护罩(3)下方并固定在支架(1)内，离心杯(4)设置在滤液护罩(3)内，离 心杯(4)的杯壁上开有均匀分布的渗滤孔，离心杯(4)的内壁面设置有滤袋(5)， 离心杯(4)与调速电机(2)的转轴(9)连接，滤液护罩(3)底部设有出液口， 连接出液口的软管(11)一端置于盛液器(14)中，滤液护罩(3)底部的出液口 高于盛液器(14)，滤液护罩(3)的边壁上开有出风口(10)，出风口(10)位于 滤液护罩(3)底部的出液口的上方，离心杯(4)的顶部设有密封帽罩(8)，密 封帽罩(8)和离心杯(4)之间锁紧扣(6)连接，密封帽罩(8)开有进气孔(7)。
2.如权利要求1所述的一种测定污泥脱水特性的试验装置，其特征在于：所述 的调速电机(2)、摄像装置(13)和称量装置(16)分别经导线连接计算机(18)。
说明书
一种测定污泥脱水特性的试验装置
技术领域
本发明涉及一种测定污泥 脱水特性的试验装置，属于环境岩土工程技术领域。
背景技术
随着中国城市化的迅速发展，城市污泥排放量急剧增长导致的环境安全问题 日益突出。市政脱水污泥具有高亲水、高含水、高有机质含量和低渗透等特点导 致在工程中处置难度大，如何进一步降低市政脱水污泥的含水率成为其处理处置 的关键问题。
污泥的脱水性能的评价主要由污泥比阻仪测定，现有的污泥比阻测定仪的读 数主要采用量筒读数，由于脱水前的污泥脱水速度较快，量筒读数较为困难;且 真空抽滤法，存在系统不易密闭容易漏气，真空度不稳定，抽滤过程中的滤液漏 滴积易造成液面波动，读数误差大且人工读数费时费力。
市政污泥脱水难度大，在实际工程处理中常常需要分阶段脱水，将高含水率 的污泥脱去一部分水，然后添加药剂然后进一步脱水，以便节约药剂成本。脱去 部分水分的污泥，其脱水量有限，现有的比阻测定仪难以有效准确的测定其脱水 特性。因此，在现有技术基础上，集成现有仪器设备，开展不同含水率条件下污 泥脱水性能的测定是亟待解决的问题。
发明内容
针对上述存在的问题，本发明的目的在于提供一种能准确测量污泥比阻和反 应全过程污泥脱水性能的试验装置。
为了实现上述目的，其技术解决方案为：
一种测定污泥脱水特性的试验装置，所述的试验装置由支架、调速电机、滤 液护罩、离心杯、滤袋、密封帽罩、计量管、摄像装置、盛液器、导轨、称量装 置、底座和计算机构成，其中底座上方设有称量装置，称量装置上方置放有计量 管和盛液器，计量管和盛液器相互平行，计量管和盛液器之间底部连通，在底座 上固定安装有导轨，导轨平行于计量管，摄像装置活动的安装在导轨上，滤液护 罩固定安装在支架上方，调速电机位于滤液护罩下方并固定在支架内，离心杯设 置在滤液护罩内，离心杯的杯壁上开有均匀分布的渗滤孔，离心杯的内壁面设置 有滤袋，离心杯与调速电机的转轴连接，滤液护罩底部设有出液口，连接出液口 的软管一端置于盛液器中，滤液护罩底部的出液口高于盛液器，滤液护罩的边壁 上开有出风口，出风口位于滤液护罩底部的出液口的上方，离心杯的顶部设有密 封帽罩，密封帽罩和离心杯之间锁紧扣连接，密封帽罩开有进气孔。
所述的调速电机、摄像装置和称量装置分别经导线连接计算机。
由于采用了以上技术方案，本发明的一种测定污泥脱水特性的试验装置，采用 离心杯脱水的方式，密封帽罩上的进气孔能保证空气的顺畅进入离心杯，保证离 心效果，克服了真空抽滤漏气及真空度不稳定等缺点;离心杯密封帽罩通过锁紧 扣紧锁，试验操作简单快捷;调速电机的转速可调，从而使得离心杯的分离因数 可调，保证实验装置能测定不同分离因数作用下污泥的脱水特性;滤液护罩上的 排风口能够及时排除由于离心杯高速旋转产生的空气，软管与盛液器内壁紧贴， 保证软管中滤液能平和的流入盛液器，保证盛液器中滤液的稳定;称量装置能根 据设定的记录间隔准确的计量滤液重量，设置的计量管，确保摄像装置读数的精 度，摄像装置能实时记录滤液的体积变化，数据计算机记录处理，克服了人工量 筒读数不便等问题，节省了人工读数及数据处理的时间;试验装置在装填好试验 污泥后，试验参数在计算机上设置，数据计算机程序处理，大大提高了试验效率。
