申请日2011.07.13
公开(公告)日2012.04.25
IPC分类号C02F1/00
摘要
本实用新型污水自动提升排放装置属于污水处理技术领域，其结构外面为一箱体，内为污水存贮腔，箱体上面装有活动上盖和固定上盖，在箱体的一侧装有主要部件杂物分离反冲装置，该装置为一圆形筒体，以螺栓与箱体固定，外面为污水进口，与污水管路相接，污水进口的管口上装有防溢连接管，一端与管口相通，另一端与箱体相通，污水存贮腔内装有排污水泵，通过管路与杂物分离反冲装置里端口相接，杂物分离反冲装置上口装有单通阀，输出与外管路相接。优点：构简单，采用封闭箱体结构，安装使用方便，居民建筑楼内及地铁可广泛使用。
权利要求书

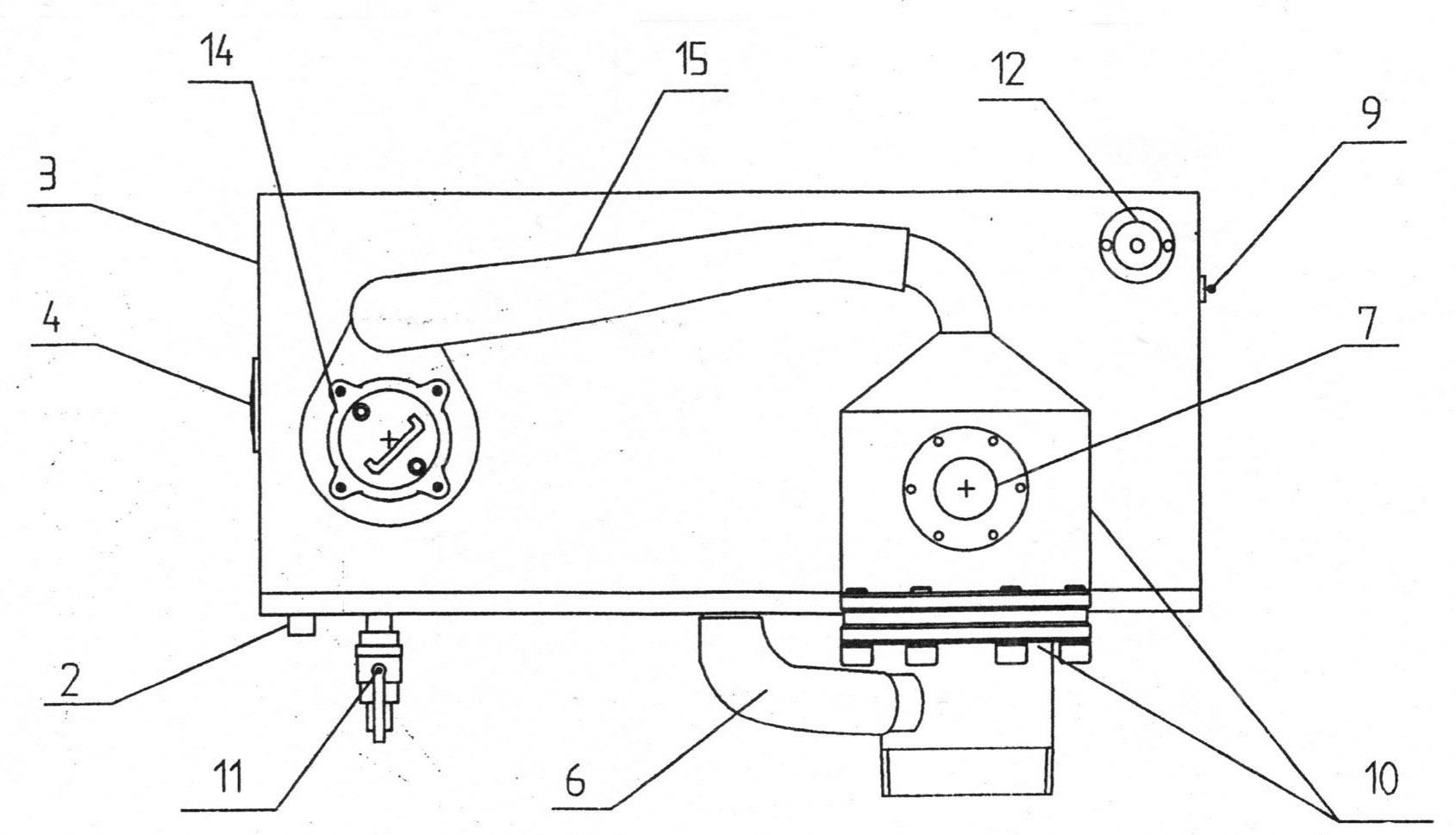

1.一种污水自动提升排放装置，其特征在于该装置外面为一箱体(3)，内为污水存贮腔(5)，箱体(3)上面装有活动上盖(1)和固定上盖(8)，在箱体(3)的一侧装有主要部件杂物分离反冲装置(10)，该装置为一圆形筒体，以螺栓与箱体固定，外面为污水进口，与污水管路相接，污水进口的管口上装有防溢连接管(6)，一端与管口相通，另一端与箱体(3)相通，污水存贮腔(5)内装有排污水泵(14)，通过管路与杂物分离反冲装置(10)里端口相接，杂物分离反冲装置(10)上口装有单通阀(7)，输出与外管路相接。
2.按权种要求1所述之污水自动提升排放装置，其特征在于杂物分离反冲装置内装有密封止回板(10e)，外面为进水管法兰(10c)，与箱体(3)以螺栓(10f)固定连接，进水管顶端装有防溢管接头(10b)，杂物分离反冲装置上部开有强排出口(10g)，与单通阀(7)连接，再以连接管与外部排污管路连接，杂物分离反冲装置(10)内同时装有过滤网(10h)和防堵塞导流板(10t)，前面为锥形底(10n)，通过连接管路(15)与排污水泵输出端连接，箱体顶端装有液位传感器(12)，箱体(3)下端安有泄水球阀(11)。
说明书
污水自动提升排放装置
技术领域 本实用新型属于污水处理技术领域，适合各类建筑地下室使用。
背景技术 目前，各种建筑地下室污水排放非常困难，由于天气和意外原困，经常使地下室大量积水，一踺解决的方法是采用临时安装流动水泵，以快速解决存水问题，有时设备，电源等一时难于解决，甚至危害人们的生命安全，没有专门的设备，给生活带来不便。
发明内容 为解决建筑物内的污水排放，本实用新型的目的提供一种污水自动提升排放装置，利用排污水泵，阀门及相关管路，有效地解决污水排放，达到建筑物的财产安全，减少环境污染。
本实用新型的结构设计是这样实现的：本实用新型污水自动提升排放装置外面为一箱体，内为污水存贮腔，箱体上面装有活动上盖和固定上盖，在箱体的一侧装有主要部件杂物分离反冲装置，该装置为一圆形筒体，以螺栓与箱体固定，外面为污水进口，与污水管路相接，污水进口的管口上装有防溢连接管，一端与管口相通，另一端与箱体相通，污水存贮腔内装有排污水泵，通过管路与杂物分离反冲装置里端口相接;杂物分离反冲装置上口装有单通阀，输出与外管路相接;
杂物分离反冲装置其结构：内装有密封止回板，外面为进水管法兰，与箱体以螺栓固定连接，进水管顶端装有防溢管接头，杂物分离反冲装置上部开有强排出口，与单通阀连接，再以连接管与外部排污管路连接，杂物分离反冲装置内同时装有过滤网和防堵塞导流板，前面为锥形底，通过连接管路与排污水泵输出端连接，箱体顶端装有液位传感器，箱体下端安有泄水球阀。
本实用新型的优点：构简单，采用封闭箱体结构，安装使用方便，居民建筑楼内及地铁可广泛使用。
