申请日2011.07.13
公开(公告)日2012.02.22
IPC分类号C02F9/04
摘要
本实用新型公开了一种机械设备维修污水处理回用设备，包括依次连接的格栅、调节池、除油过滤器、絮凝沉淀反应器、消毒反应器、超滤器和储水罐，调节池内设有刮油器，调节池和除油过滤器分别连接储油罐，絮凝沉淀反应器连接污泥离心分离器，消毒反应器连接ClO2发生器，也可应用紫外线消毒器。该设备成套设计，搭配合理，可节约生产成本，且具有可移动性，组装使用方便，处理污水能力强，出水可达到回用标准，可回用于现场生产过程，实现了节能减排的目的。
权利要求书

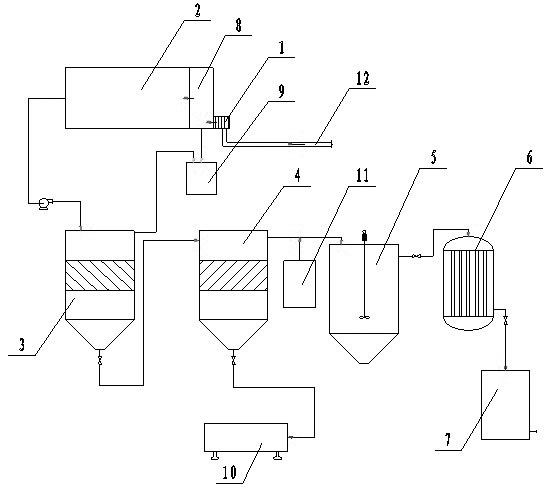

1.一种机械设备维修污水处理回用设备，包括依次连接的格栅(1)、调节池(2)、除油过滤器(3)、絮凝沉淀反应器(4)、消毒反应器(5)、超滤器(6)和储水罐(7)，其特征在于：调节池(2)内设有刮油器(8)，调节池(2)和除油过滤器(3)分别连接储油罐(9)，絮凝沉淀反应器(4)连接污泥离心分离器(10)，消毒反应器(5)连接ClO2 发生器(11)。
说明书
一种机械设备维修污水处理回用设备
技术领域
本实用新型涉及一种污水处理回用设备。
背景技术
机械设备维修产生的污水，包括零部件清洗、地面冲洗、整车外部清洗以及拆卸安装过程产生的污水，水中含有各种油脂、清洗剂、悬浮物等。一般维修污水量不大，在2-10m3/h范围内。目前大多数采用混凝沉淀后排放，由于处理设备和方法简单，很难达到排放标准，不能回用，不仅污染了环境，也浪费了水资源。如果采用相应的工业水处理技术如生化处理，由于污水量小，没有相适应的设备和工艺，另外，生化处理工艺复杂、时间长、不能间歇运行。。
发明内容
本实用新型的目的就是提供一种对机械设备维修污水进行处理和回用的设备，为实现上述目的，本实用新型采取的技术方案为：
该设备包括依次连接的格栅、调节池、除油过滤器、絮凝沉淀反应器、消毒反应器、超滤器和储水罐，调节池内设有刮油器，调节池和除油过滤器分别连接储油罐，絮凝沉淀反应器连接污泥离心分离器，消毒反应器连接ClO2 发生器。
该设备成套设计，搭配合理，可节约生产成本，且具有可移动性，组装使用方便，处理污水能力强，出水可达到回用标准，可回用于现场生产过程，实现了节能减排的目的。
