申请日2011.07.14
公开(公告)日2013.01.16
IPC分类号E03C1/182; F16K31/62; E03C1/122
摘要

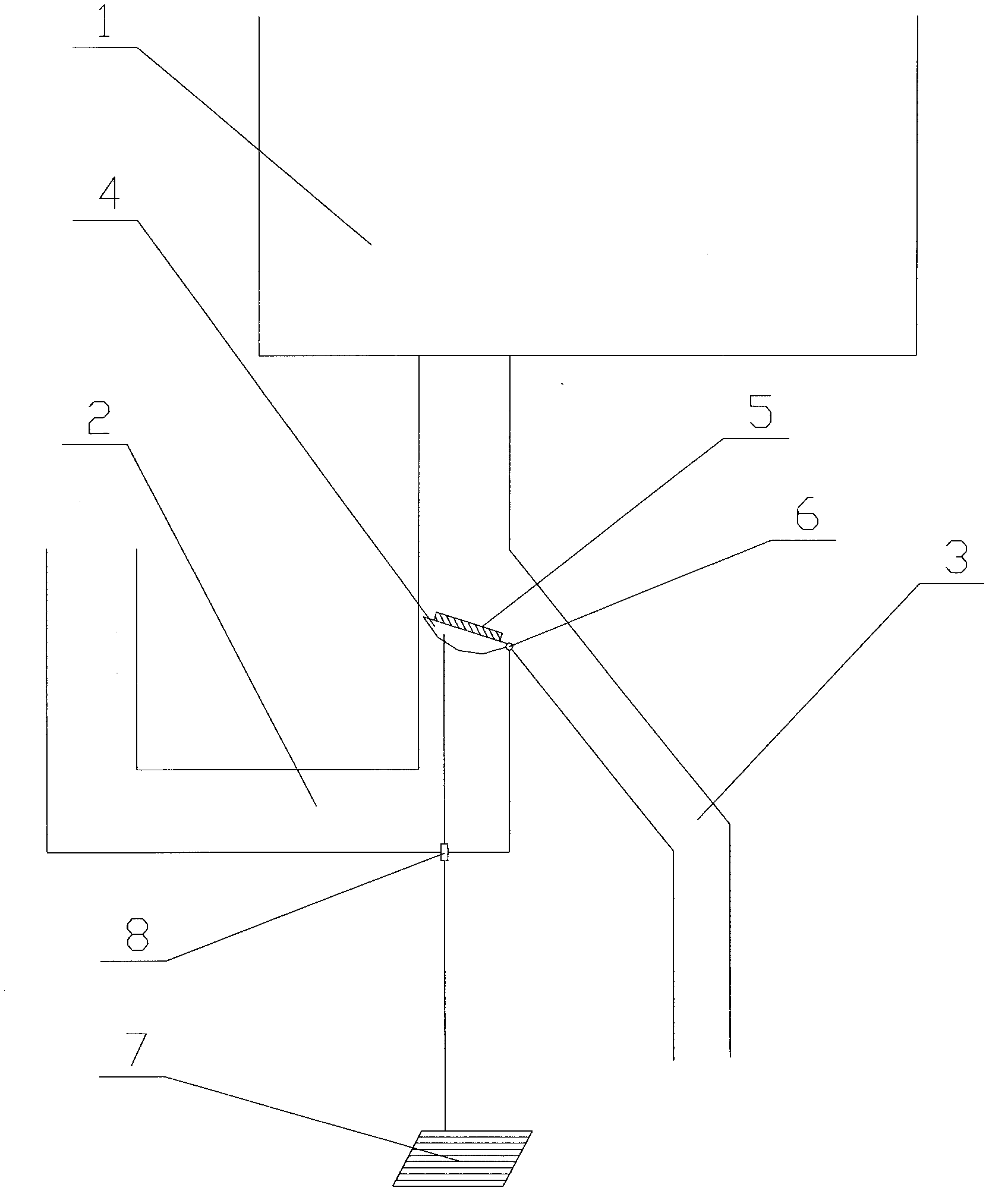

一种新型简易污水分离装置，它涉及日常生活用具领域;它包含水槽(1)、下水管道(2)、分水管道(3)、活塞(4)、强力磁条(5)、活页(6)、脚踏(7)和弹性防水材料(8);水槽(1)通过下水管道(2)与下水道相连，分水管道(3)的一端与下水管道(2)相连接，另一端与储水箱相连，活塞(4)通过活页(6)与下水管道(2)和分水管道(3)的连接处相连，强力磁条(5)安装在活塞(4)的顶端，脚踏(7)穿过下水管道(2)与活塞(4)相连，在脚踏(7)与下水管道(2)的相交处设有弹性防水材料(8);它结构简单，操作简便，大大的提高了水资源的利用率，使得使用经济成本大大降低，且造价低廉，易于推广。
权利要求书
1.一种新型简易污水分离装置，其特征在于它包含水槽(1)、下 水管道(2)、分水管道(3)、活塞(4)、强力磁条(5)、活页(6)、脚 踏(7)和弹性防水材料(8);水槽(1)通过下水管道(2)与下水道 相连，分水管道(3)的一端与下水管道(2)相连接，另一端与储水箱 相连，活塞(4)通过活页(6)与下水管道(2)和分水管道(3)的连 接处相连，强力磁条(5)安装在活塞(4)的顶端，脚踏(7)穿过下 水管道(2)与活塞(4)相连，在脚踏(7)与下水管道(2)的相交处 设有弹性防水材料(8)。
2.根据权利要求1所述的一种新型简易污水分离装置，其特征在 于所述的活塞(4)上设有硅胶防水层。
3.根据权利要求1所述的一种新型简易污水分离装置，其特征在 于所述的强力磁条(5)的对面设有与之相吸磁铁。
说明书
一种新型简易污水分离装置
技术领域：
本发明涉及日常生活用具领域，具体涉及一种新型简易污水分离 装置。
背景技术：
现今社会水资源日益短缺，而如何提高水资源的利用率是我国长 期研究的课题，在现实生活中我们有时候用过的一些例如洗菜水或者 淘米水并不是太脏，却被当成废水直接排进了下水道，导致其无法再 次循环使用，大大的降低了水资源的利用率。
发明内容：
本发明的目的是提供一种新型简易污水分离装置，它能有效地解 决背景技术中所存在的问题。
为了解决背景技术所存在的问题，本发明采用以下技术方案：它 包含水槽1、下水管道2、分水管道3、活塞4、强力磁条5、活页6、 脚踏7和弹性防水材料8;水槽1通过下水管道2与下水道相连，分 水管道3的一端与下水管道2相连接，另一端与储水箱相连，活塞4 通过活页6与下水管道2和分水管道3的连接处相连，强力磁条5安 装在活塞4的顶端，脚踏7穿过下水管道2与活塞4相连，在脚踏7 与下水管道2的相交处设有弹性防水材料8。
所述的活塞4上设有硅胶防水层。
本发明具有以下有益效果：结构简单，操作简便，大大的提高了 水资源的利用率，使得使用经济成本大大降低，且造价低廉，易于推 广。
