申请日2011.11.08
公开(公告)日2012.07.18
IPC分类号E03F7/02
摘要
本实用新型公开了一种对城区的雨污水管网无需进行大规模改造，在充分利用原有雨污水管网的基础上，无需外来动力和人工维护即能够实现雨污水截流目的的新型雨污水浮力截流器，包括固定在收截渠的截流器底座，在底座上开有出水孔，在底座上通过轴固定有连接板，在连接板的一端固定有截流用闸板，其另一端固定有浮筒，在底座上设置有定位销，在连接板上设置有定位槽，定位销位于所述定位槽内。该装置主要利用浮力的原理，通过液位的高度实现将雨污水截流的目的，可以替代闸门;有效解决了雨污水管网中全地埋结构。其截流效果好，无需人工、机械、电力控制，适用于城镇雨污水管网雨污水的截流，并且不需维护保养，具有非常广阔的市场前景。
权利要求书

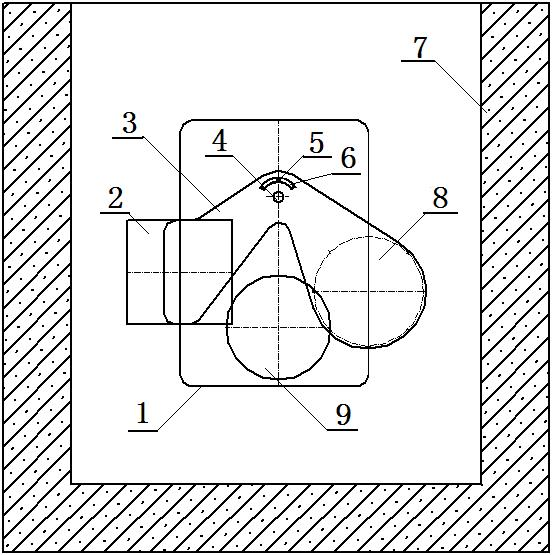

1.一种新型雨污水浮力截流器，包括固定在收截渠⑺的截流器底座⑴，在所述底座⑴上开有出水孔⑼，在所述底座⑴上通过轴⑷固定有连接板⑶，其特征在于：在所述连接板⑶的一端固定有截流用闸板⑵，其另一端固定有浮筒⑻，在所述底座⑴上设置有定位销⑸，在所述连接板⑶上设置有定位槽⑹，所述定位销⑸位于所述定位槽⑹内。
说明书
新型雨污水浮力截流器
技术领域
本实用新型涉及到城市街道、大型工厂雨污水管网的雨污水截流，特别是对城区的雨污水管网无需进行大规模改造，在充分利用原有雨污水管网的基础上，无需外来动力和人工维护即能够实现雨污水截流目的的截流装置。
背景技术
我国是缺水大国，加之随着经济的发展环境污染越来越严重，特别是水源的污染已经到了非常严重的地步，水资源的使用矛盾越来越突出，甚至出现了地区间的水资源争夺。为此，国家出台了相关的法律法规以保护水资源，各个城镇均设立了雨水收集管网，但是，国内大部分城区的是将雨水管网与污水管网合并，形成现在的雨污合流管网，将所有雨水和污水全部送入污水处理厂进行处理。但是如此处理就涉及到以下问题：1、并不是所有进入雨污合流管网的的水都是污水，都需要进行处理，对不是污水的雨水进行处理就是一种浪费，增加了处理成本，而且将不是污水的雨水和污水一起处理时会将污水的浓度下降而降低处理效果。2、污水处理厂的处理能力有限，有时处理能力无法跟上突然出现的大量的降雨，当大暴雨时的雨水进入污水处理厂时，将有可能造成污水处理厂运行瘫痪。为此，国内许多大中型城市对现有的雨污水管网进行改造，将进入雨污合流管网的雨水和污水进行截流分离，仅将污水送入污水处理厂进行处理，将不是污水的雨水直接排放。现有的雨污水截流一般采用阀门或闸门进行截流。阀门或闸门都需要人工或电力进行开启和关闭，运行成本比较高。
实用新型内容
本实用新型目的在于克服现有技术的不足，提供一种新型雨污水浮力截流器，通过挡水板上连接的浮筒在雨污水浮力的作用下上行或下行，实现开启或闭合，达到截流的效果，从而将进入雨污合流管网的雨水和污水进行分离，仅将污水送入污水处理厂进行处理，将不是污水的雨水直接排放，该装置无需任何人工或电力即能实现雨污水的截流，无需任何人工或电力驱动。
本实用新型的技术方案是这样实现的：
一种新型雨污水浮力截流器，包括固定在收截渠的截流器底座，在所述底座上开有出水孔，在所述底座上通过轴固定有连接板，其特征在于：在所述连接板的一端固定有截流用闸板，其另一端固定有浮筒，在所述底座上设置有定位销，在所述连接板上设置有定位槽，所述定位销位于所述定位槽内。
本实用新型与现有技术相比具有如下优点：
该装置主要利用浮力的原理，通过液位的高度实现将雨污水截流的目的，可以替代闸门。有效解决了雨污水管网中全地埋结构。其截流效果好，无需人工、机械、电力控制，适用于城镇雨污水管网雨污水的截流，并且不需维护保养，具有非常广阔的市场前景。
